Używanie plików parametrów globalnych z częściami

Using Global Parameters Files with Parts

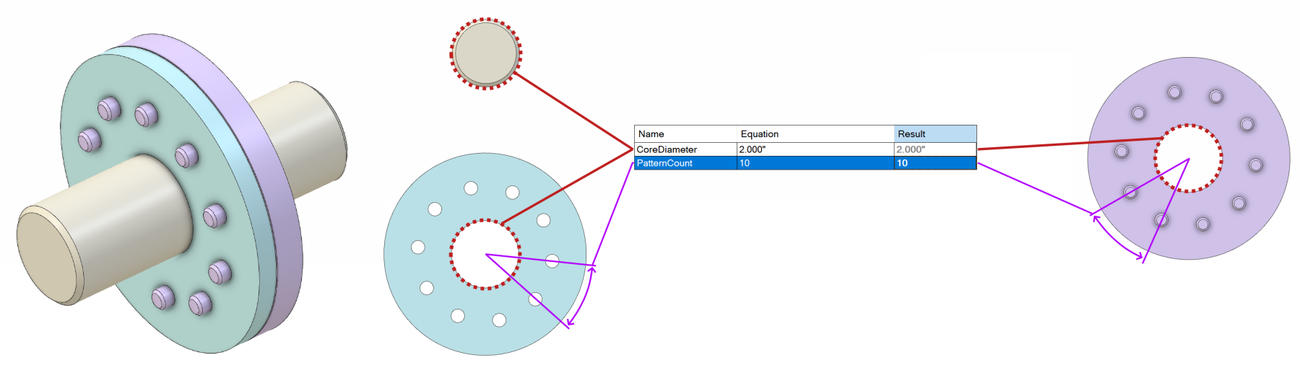

Podczas projektowania części lub części blaszanej można połączyć ją z plikiem parametrów globalnych. Połączenie udostępnia globalne parametry w oknie „Edytor równań” (Equation Editor), dzięki czemu można się do nich odwoływać podczas projektowania. Na poniższym obrazie widać utworzone złożenie składające się z trzech części, z których każda odwołuje się do wartości parametru globalnego. Każda część odwołuje się do parametru CoreDiameter, a dwie części odwołują się do parametru PatternCount.

Łączenie pliku parametrów globalnych z częścią

Pierwszym krokiem do używania parametrów globalnych w projekcie jest połączenie pliku parametrów globalnych z plikiem projektu.

Połącz plik parametrów globalnych z częścią

Utwórz plik parametrów globalnych i zapisz go.
Otwórz plik części lub utwórz nowy plik części.

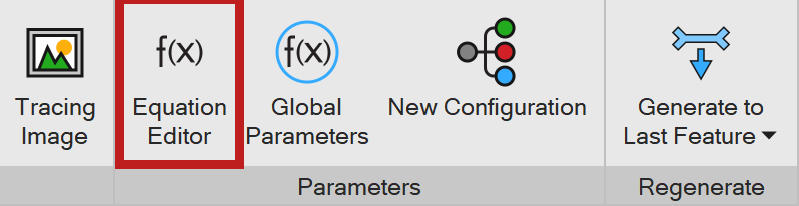

W sekcji „Parametry” (Parameters) na „karta Modelowanie części” (Part Modeling tab) wybierz narzędzie „Edytor równań”.

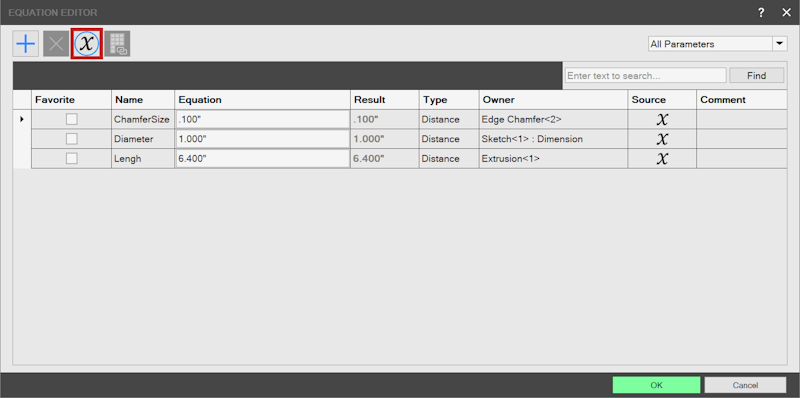

Zostanie wyświetlone okno dialogowe „Edytor równań”. Kliknij przycisk „Globalne parametry” (Global Parameters).

W poniższym przykładzie wszystkie wartości w polu „Równanie” (Equation) są liczbami wprowadzonymi podczas projektowania. Po zakończeniu niektóre wartości w polu „Równanie” będą odwoływać się do nazw parametrów globalnych zamiast do wartości liczbowych.

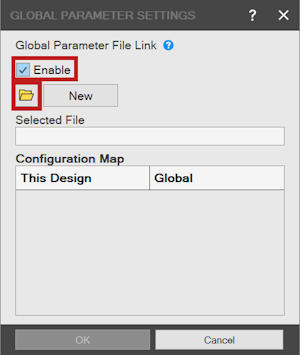

Zostanie wyświetlone okno dialogowe „Ustawienia Globalnych parametrów” (Global Parameter Settings). Zaznacz opcję „Włączony” (Enable), a następnie kliknij przycisk „Przeglądaj plik” (Browse File).

Przejdź do pliku, a następnie kliknij przycisk „Otwórz” (Open).

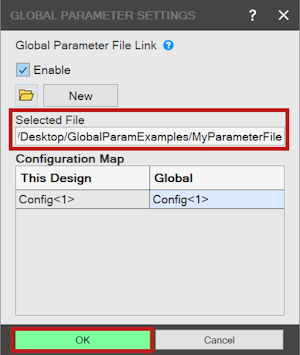

Wybrany plik parametrów globalnych zostanie wyświetlony w polu „Plik parametrów globalnych” (Global Parameter File). Kliknij przycisk „OK”.

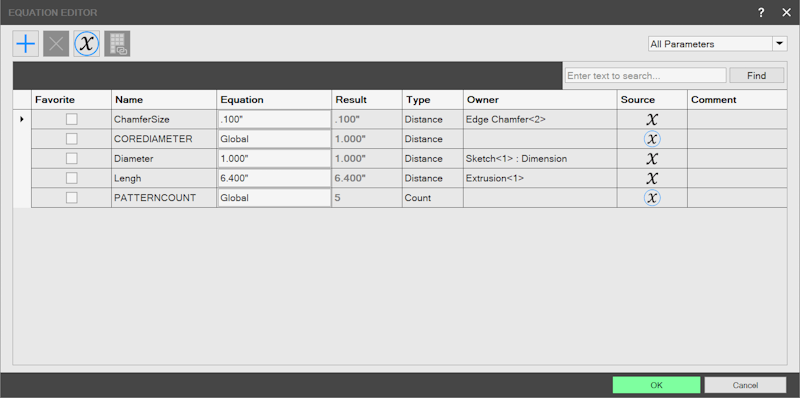

Pozycje z pliku parametrów globalnych zostaną dodane do okna „Edytor równań”.

Kliknij „OK”. Plik parametrów globalnych jest teraz połączony.

Przed przejściem dalej należy kliknąć „OK”, aby zamknąć okno „Edytor równań”. Spowoduje to sfinalizowanie połączenia. Następnie można ponownie otworzyć okno „Edytor równań”.

Odwoływanie się do parametrów globalnych podczas projektowania

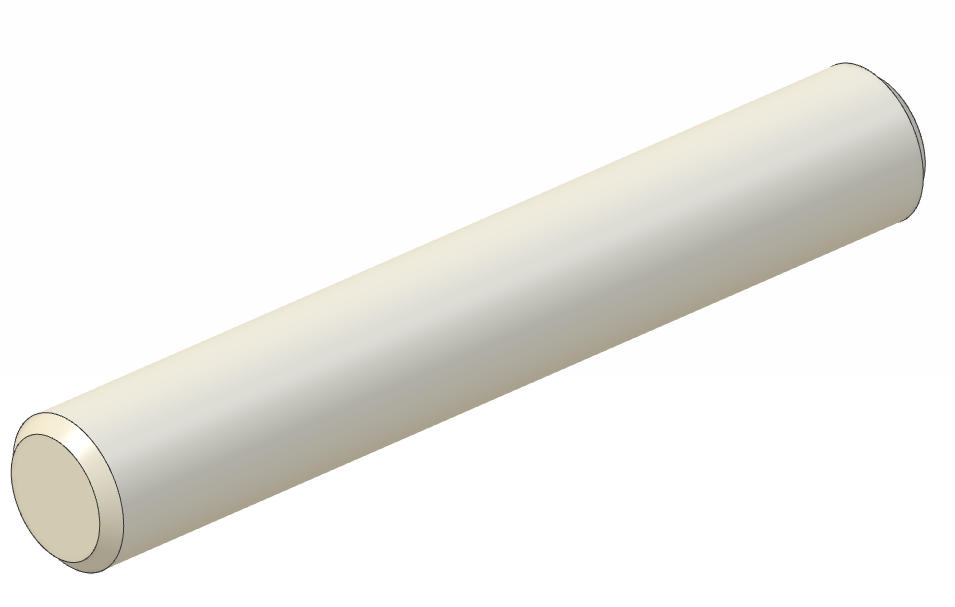

Po połączeniu pliku parametrów globalnych można używać zawartych w nim wartości do sterowania geometrią. W tym przykładzie średnica wału ma korzystać z wartości COREDIAMETER z pliku parametrów globalnych zamiast z wartości jawnie zdefiniowanej jako 1”.

Powiąż parametry modelu z parametrami globalnymi

Znajdź parametr, którym chcesz sterować za pomocą nowo zaimportowanych parametrów globalnych. W tym przypadku chcemy sterować wartością „Średnica” (Diameter) wału.
Kliknij pole „Równanie” dla tego parametru i zamiast liczby wpisz nazwę parametru globalnego, do którego chcesz się odwołać. W tym przypadku parametr globalny, do którego się odwołamy, nosi nazwę COREDIAMETER.

Kliknij „OK”.

Testowanie połączenia z parametrem globalnym

Po połączeniu pliku parametrów globalnych i odwołaniu się do co najmniej jednego parametru globalnego w oknie „Edytor równań” można przetestować połączenie, modyfikując plik parametrów globalnych i sprawdzając, czy geometria części zostanie zaktualizowana.

Przetestuj połączenie z parametrem globalnym

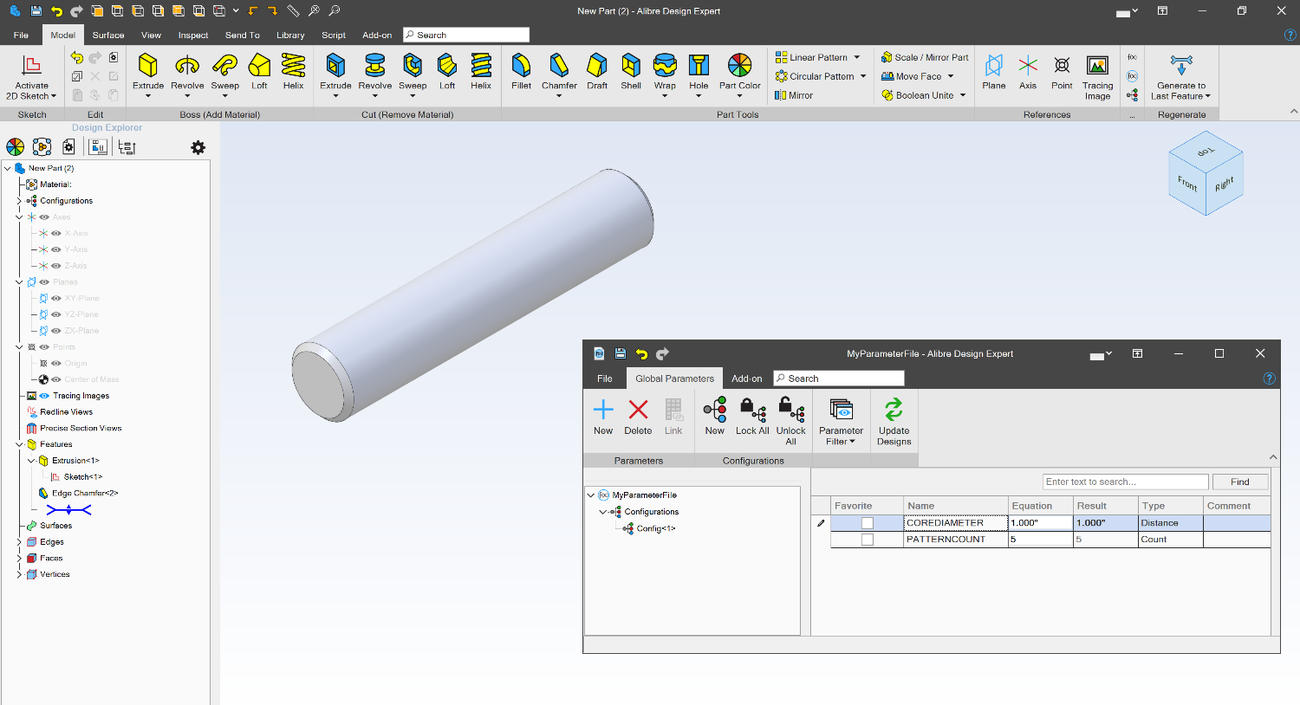

Otwórz plik parametrów globalnych oraz korzystający z niego plik części.

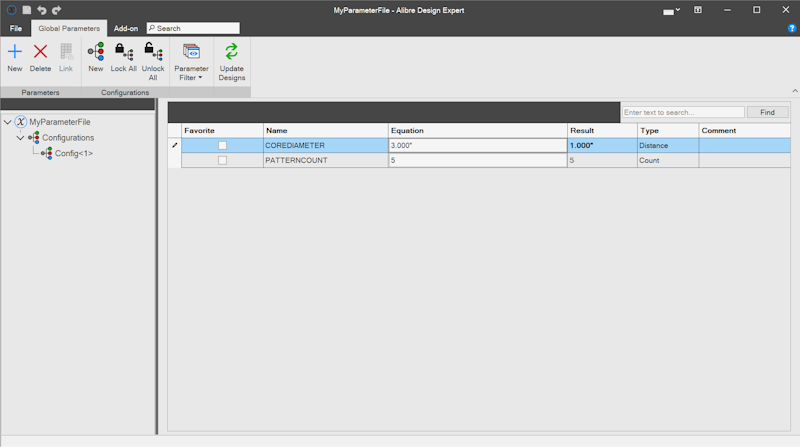

Zmień w pliku parametrów globalnych wartość powiązaną z parametrem, do którego odwołuje się plik części. W tym przypadku zaktualizujemy wartość CoreDiameter w pliku parametrów globalnych z 1” na 3”.

Na „wstążka” (Ribbon) kliknij „Aktualizuj Projekty” (Update Designs).

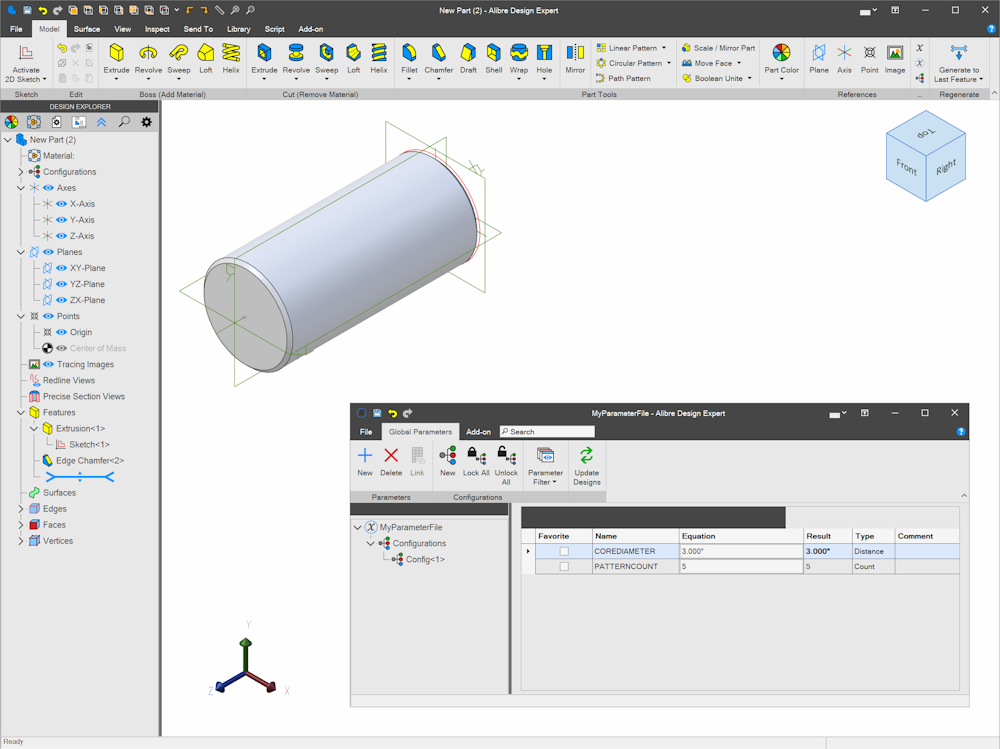

Zwróć uwagę, że część zmieni się zgodnie z nową wartością.

Oryginał: Using Global Parameters Files with Parts
