Opcje typu szczeliny
Gap Type Options

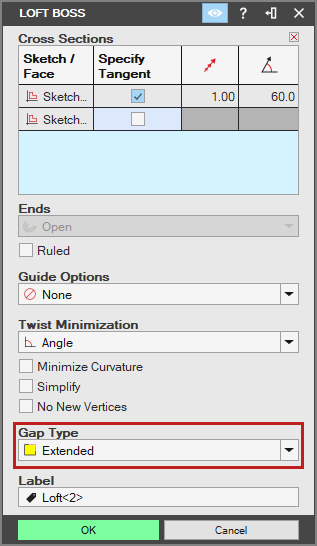

Wybór spośród dostępnych opcji „Typ szczeliny” (Gap Type) pozwala lepiej zdefiniować geometrię wyciągnięcia przez przekrój. Opcje „Typ szczeliny” są pokazywane tylko wtedy, gdy zaznaczono dwa „Przekroje” (Cross Sections), a co najmniej jeden przekrój ma włączoną kontrolę styczności z kątem różnym od zera.
Aby użyć opcji „Typ szczeliny” podczas wyciągania do punktu, punkt musi być punktem opartym na szkicu.
Przedłużona

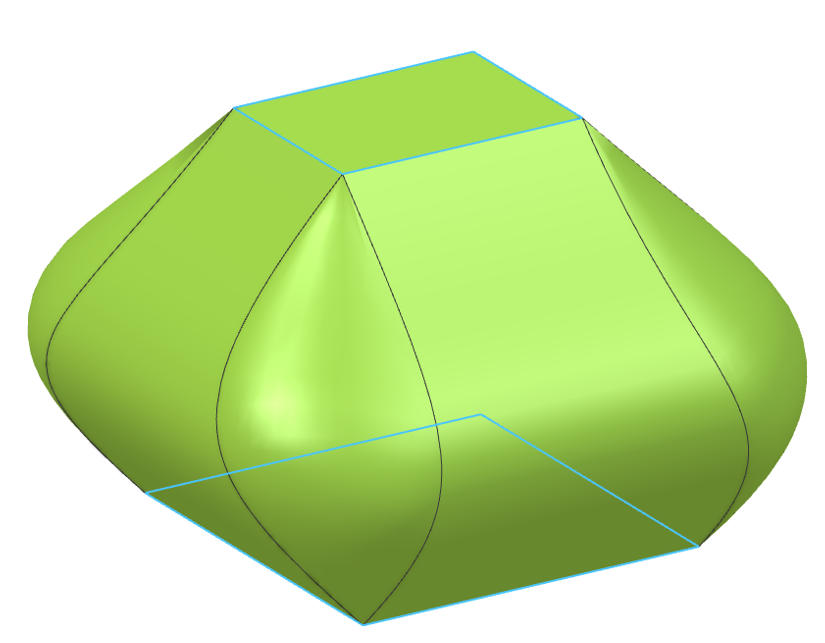

Dział zatytułowany „Przedłużona”„Wyciągnięcie przez przekrój” (Loft Boss) dwóch szkiców profili z użyciem opcji „Przedłużona” (Extended) typu szczeliny.
„Wyciągnięcie przez przekrój” dwóch szkiców profili z użyciem opcji „Faza” (Chamfer) typu szczeliny.
Zaokrąglenie

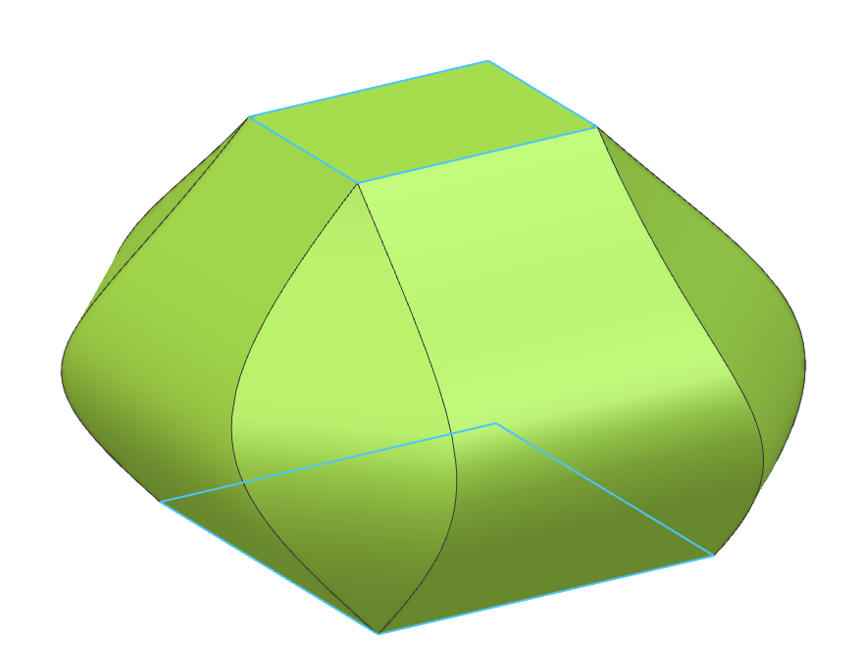

Dział zatytułowany „Zaokrąglenie”„Wyciągnięcie przez przekrój” dwóch szkiców profili z użyciem opcji „Zaokrąglenie” (Round) typu szczeliny.
