Adnotacje

Annotations

Różne typy elementów „Komentarz” (Annotation) można wstawiać w obszarach roboczych części, złożeń i rysunków, aby opisywać i wyjaśniać informacje projektowe oraz produkcyjne.

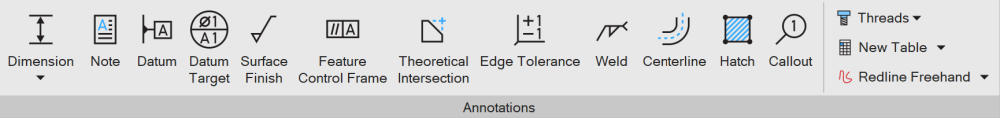

W obszarach roboczych rysunków narzędzia do tworzenia adnotacji są dostępne w grupie „Adnotacje” (Annotations) na karcie „Zarządzanie rysunkiem” (Drawing Management). Umożliwiają one wstawianie notatek, baz odniesienia, baz cząstkowych, ramek tolerancji geometrycznych, oznaczeń chropowatości powierzchni, symboli spoin, oznaczeń otworów i oznaczeń w dymkach.
W grupie „Adnotacje” na karcie „Zarządzanie rysunkiem” można wstępnie określić niektóre właściwości wyświetlania adnotacji, w tym typy i rozmiary strzałek, czcionki oraz kształt oznaczeń w dymkach.
Po utworzeniu adnotacje można edytować lub usuwać. Ponadto notatki, bazy cząstkowe, ramki tolerancji geometrycznych, oznaczenia chropowatości powierzchni i oznaczenia spoin można kopiować i wklejać. Baz odniesienia i oznaczeń w dymkach nie można jednak kopiować ani wklejać.

GD&T (wymiarowanie i tolerowanie geometryczne)

Wymiarowanie i tolerowanie geometryczne (GD&T) polega na dodawaniu do rysunków 2D dodatkowych informacji i symboli określających dopuszczalne odchylenie każdego wymiaru. Informacje te przedstawia się zwykle za pomocą baz odniesienia, baz cząstkowych, oznaczeń chropowatości powierzchni, ramek tolerancji geometrycznych i oznaczeń spoin.
