Dodaj część do biblioteki (Add to Library) — najlepsze praktyki

Add to Library - Best Practices

Jeśli część ma umożliwiać dostosowywanie, należy zdefiniować ją tak, aby uzyskiwane wyniki były dokładne i niezawodne. Ważne jest również, aby struktura części była łatwa do przeglądania, zarządzania i zrozumienia, co ułatwi jej późniejszą konserwację.

Dodawanie jednostek do „Wyświetlana nazwa” (Display Name)

Jeśli planujesz udostępnić innym użytkownikom swoje pliki z „Biblioteka części” (Library), warto dodać do „Wyświetlana nazwa” jednostki oczekiwane przez parametry, na przykład „(mm)” lub „(in)”. Dzięki temu kolejni użytkownicy będą dokładnie wiedzieć, jakich danych wymaga produkt.

Po dodaniu części do biblioteki wszystkie wartości wprowadzane później podczas wstawiania części będą interpretowane w jednostkach, w których część została zaprojektowana. Poniżej przedstawiono przykład dodania jednostek do „Wyświetlana nazwa” oraz wynikowy interfejs widoczny dla użytkownika podczas wstawiania części.

Nadawanie nazw ważnym parametrom i ich częste ponowne używanie

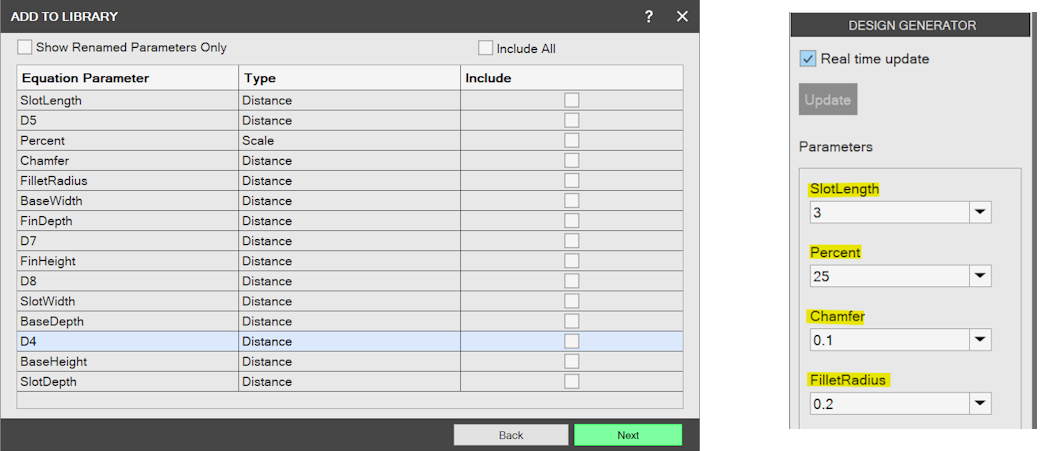

Nazwane parametry są znacznie łatwiejsze do przeglądania i zrozumienia w oknie „Dodaj część do biblioteki”, ale nie jest to ich jedyna zaleta. Używanie parametrów zamiast wartości liczbowych wymiarów zapewnia dużą elastyczność i ułatwia konserwację. Można na przykład zdefiniować parametr o nazwie „głębokość” i przypisać mu wartość „10” w oknie „Edytor równań” (Equation Editor). Podczas definiowania wymiarów w szkicu lub operacjach można wpisać „głębokość” zamiast liczby.

Dzięki tej metodzie można otworzyć „Edytor równań” i zmienić wartość parametru „głębokość” w jednym miejscu, a wszystkie odwołujące się do niego wymiary zostaną jednocześnie zaktualizowane. Eliminuje to ryzyko błędu wynikającego z konieczności pamiętania o ręcznym dostosowaniu każdej wartości wymiaru i pozwala zachować założenia projektowe.

Nadawanie nazw operacjom

Ogólnie zaleca się nadawanie nazw operacjom, a przynajmniej tym najważniejszym. Jeśli planujesz używać typu danych wejściowych „Stan blokownia operacji” (Suppression State), konieczne będzie wybranie operacji z listy. Przeglądanie ogromnej listy pozycji „Proste 1” (Extrude 1)…„Proste 28” nie jest czytelne — nadanie operacjom własnych nazw znacznie to uprości.

Uzyskiwanie dobrej ikony

„Ikona” (Icon) części w „Biblioteka części” zostanie automatycznie wygenerowana na podstawie zrzutu ekranu obszaru roboczego 3D podczas wstawiania. Przed zakończeniem dodawania części do „Biblioteka części” należy rozważyć następujące kwestie:

Powiększ, przesuń lub obróć widok tak, aby część zajmowała możliwie największą część obszaru 3D, albo użyj widoku domyślnego, aby zachować spójność.
Tymczasowo wyłącz widoczność geometrii odniesienia i szkiców.
