Tworzenie owalno-owalnych wyciągniętych zagięć

Create Oval-Oval Lofted Flanges

Operacja „Wyciągnięte zagięcie” (Lofted Flange) służy do tworzenia części cylindrycznych, stożkowych, ostrosłupowych i przejściowych, które można rozwinąć do postaci płaskiej. Dostępne są trzy typy wyciągniętych zagięć: prostokąt–prostokąt, prostokąt–okrąg oraz okrąg–okrąg. Wyciągnięte zagięcia są operacjami „podstawowymi”, podobnie jak wypusty i bazowe ścianki konturowe. Dlatego w celu zachowania możliwości rozwijania w obszarze roboczym części blaszanej dozwolone jest tylko jedno wystąpienie każdego typu operacji.

Jak utworzyć owalno-owalne wyciągnięte zagięcie

Otwórz nowy obszar roboczy „Część Blacha” (Sheet Metal).

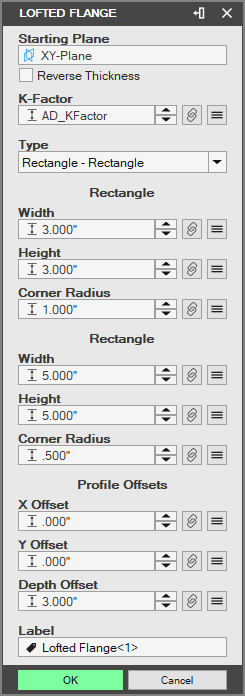

Wybierz narzędzie „Wyciągnięte zagięcie” w grupie „Operacje podstawowe” (Base Features) na karcie „Część Blacha” (Sheet Metal). Zostanie wyświetlone okno dialogowe „Wyciągnięte zagięcie” (Lofted Flange).

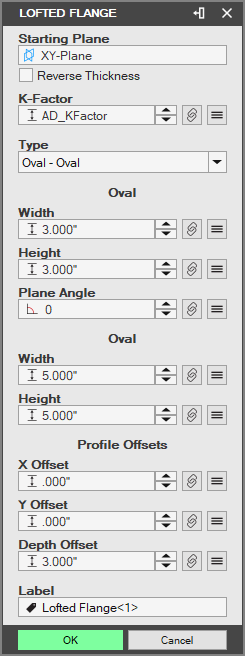

Wybierz typ wyciągniętego zagięcia „Owalny–owalny” (Oval-Oval). Okno dialogowe zostanie zaktualizowane i wyświetli ustawienia typu wyciągniętego zagięcia „Owalny–owalny”.

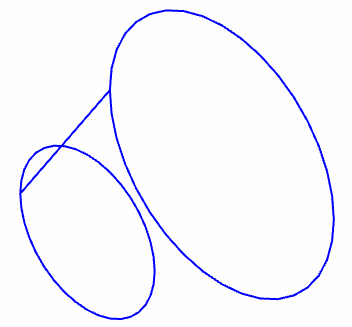

W obszarze roboczym zostanie wyświetlony podgląd wyciągniętego zagięcia. Wskaż „Płaszczyzna podstawowa” (Primary Plane), dla której domyślnie ustawiona jest „Płaszczyzna XY” (XY-Plane).

Określ stronę blachy, po której zostanie zastosowana grubość, używając opcji „Odwrotnie” (Reverse) dla ustawienia „Grubość” (Thickness). Użycie opcji „Odwrotnie” spowoduje zastosowanie grubości po wewnętrznej stronie wyciągniętego zagięcia, dzięki czemu wymiary będą określać zewnętrzne granice kształtu.
W razie potrzeby nadpisz domyślną wartość „Współczynnik osi obojętnej gięcia - K” (K-Factor).
Wprowadź wartości w sekcji „Wymiarowanie” (Dimension) dla wyciągniętego zagięcia.

Elipsy można utworzyć, wprowadzając różne wartości szerokości i wysokości profili kołowych. Cylindry kołowe można utworzyć, wprowadzając ten sam wymiar dla obu profili kołowych.

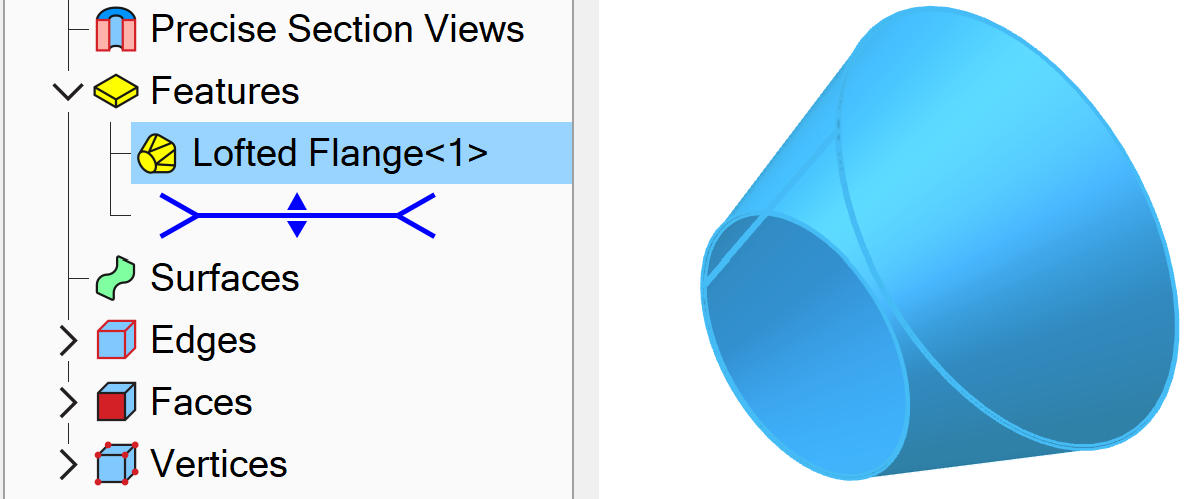

Kliknij przycisk „OK”. Wyciągnięte zagięcie zostanie utworzone w obszarze roboczym i wyświetlone w „Drzewo projektu” (Design Explorer).
