Tworzenie arkusza blachy

Create a Tab

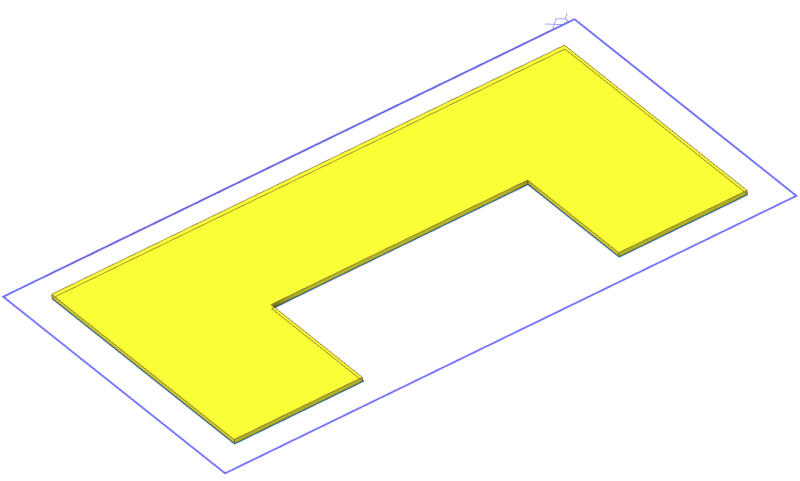

„Arkusz blachy” (Tab) jest często pierwszą operacją tworzoną w części blaszanej. Wstawia płaski arkusz na podstawie szkicu, a jego grubość jest pobierana z parametrów ustawionych we właściwościach części blaszanej.

Jak utworzyć operację „Arkusz blachy”

Utwórz szkic, a następnie wyciągnij go za pomocą narzędzia „Arkusz blachy”.

Tworzenie operacji „Arkusz blachy”

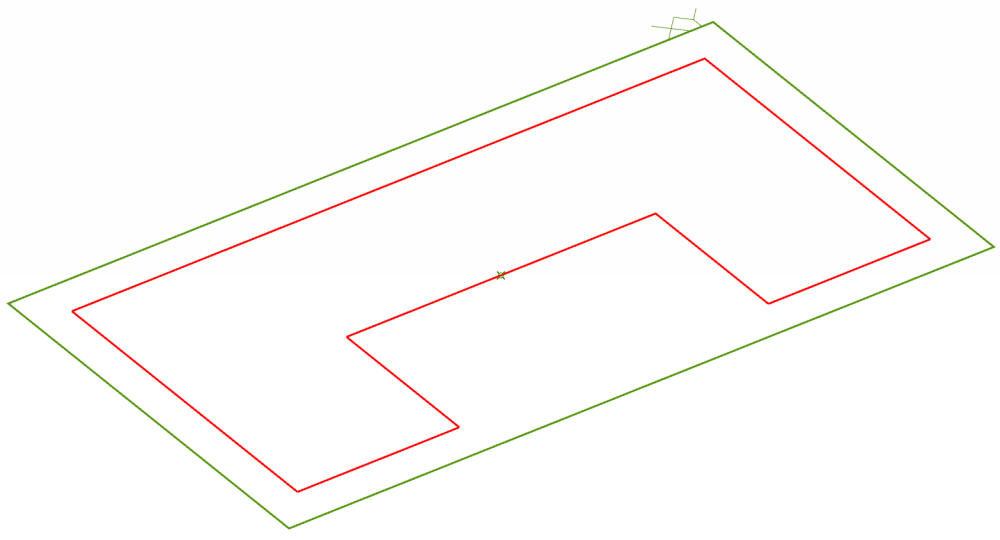

Utwórz szkic i narysuj profil, który zostanie wyciągnięty. Profil powinien być zamknięty, co oznacza, że nie może zawierać nakładających się figur, a wszystkie punkty końcowe figur muszą łączyć się z innymi punktami końcowymi.

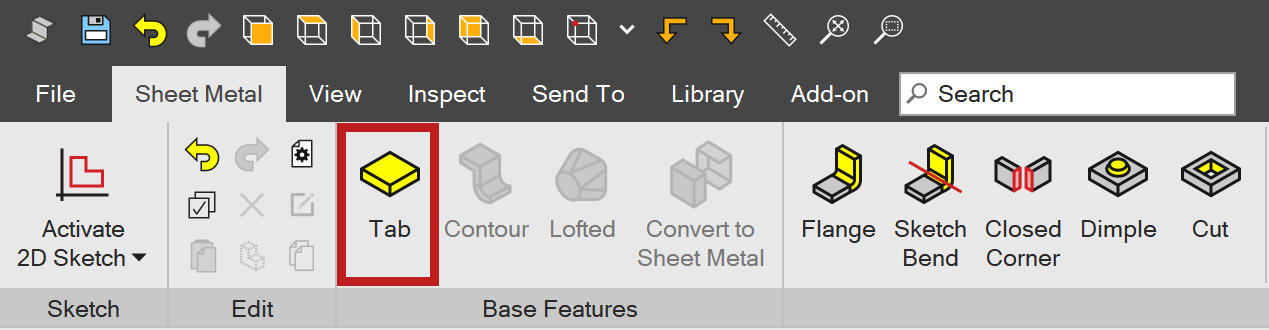

Wybierz narzędzie „Arkusz blachy” w grupie „Operacje podstawowe” (Base Features) na karcie „Część Blacha” (Sheet Metal).

Zostanie wyświetlone okno dialogowe „Arkusz blachy”. Wybierz wcześniej utworzony szkic.

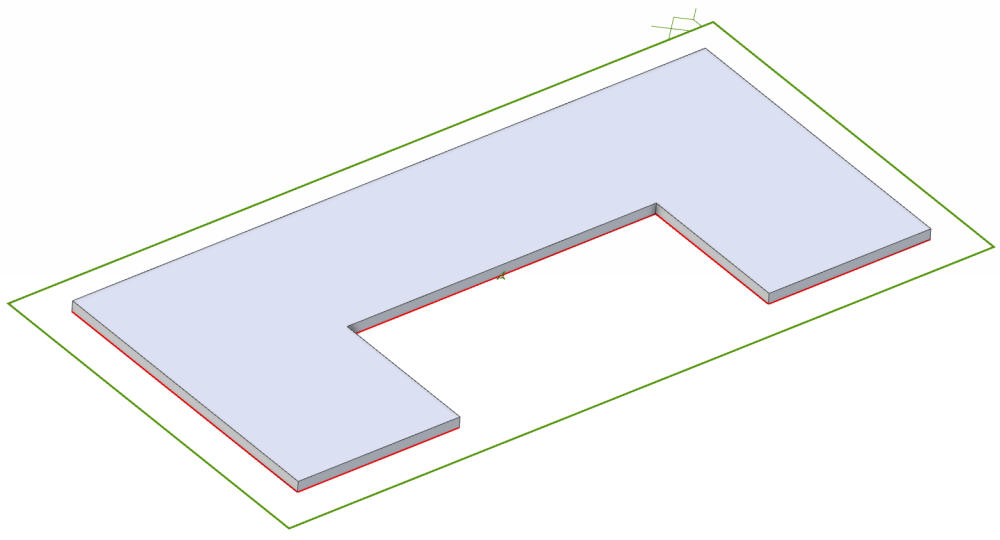

W obszarze roboczym zostanie wyświetlony podgląd wyciągnięcia. Kierunek wyciągnięcia arkusza blachy można zmienić, zaznaczając pole wyboru „Odwrotnie” (Reverse).

W razie potrzeby wprowadź nazwę arkusza blachy w polu „Nazwa” (Label).
Kliknij „OK”.
Arkusz blachy zostanie utworzony.
