Tworzenie i usuwanie łuków kołowych

Create and Delete Circular Arcs

Można utworzyć trzy różne typy łuków kołowych:

• Środek, Początek, Koniec (Center, Start, End)

• Styczny: początek, koniec (Tangent Start, End)

• Początek, Koniec, Promień (Start, End, Radius)

Jak utworzyć łuk kołowy typu Środek, Początek, Koniec

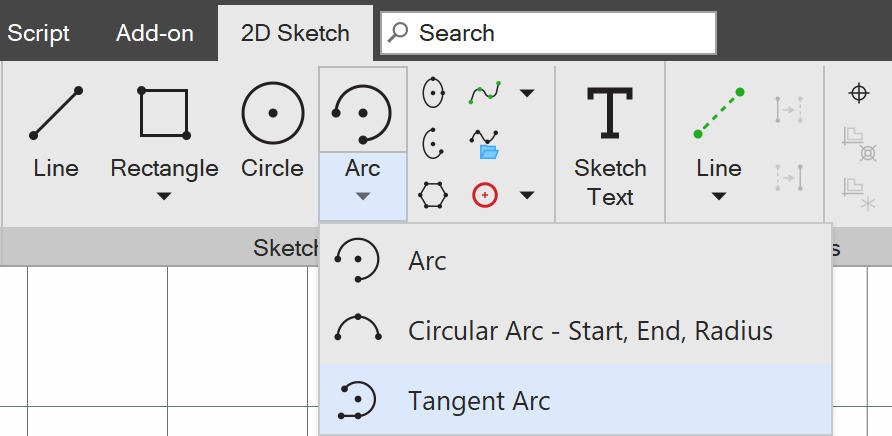

• Wybierz narzędzie „Łuk kołowy - Środek, Początek, Koniec” (Circular Arc - Center, Start, End) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

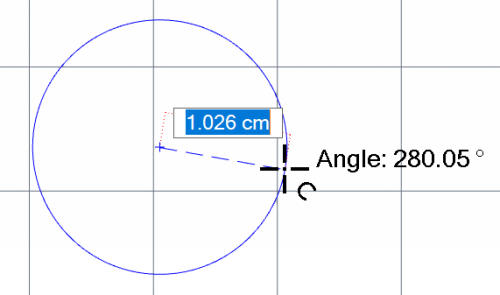

• Kliknij, aby umieścić środek łuku. Okrąg zostanie wyświetlony w podglądzie niebieską linią.

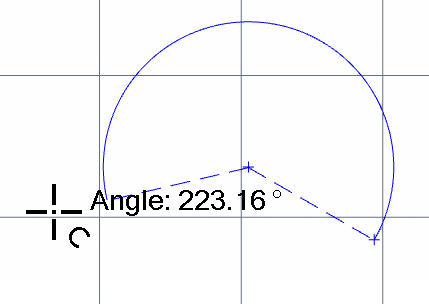

• Kliknij miejsce, w którym ma się znaleźć początek łuku.

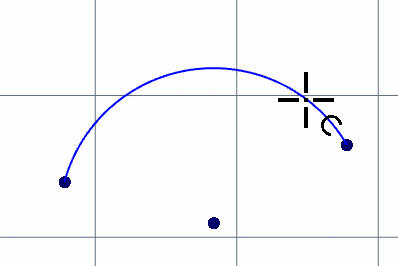

• Kliknij miejsce, w którym ma się znaleźć koniec łuku.

Jak utworzyć łuk styczny

• Wybierz narzędzie „Łuk styczny - Styczna-Początek, Koniec” (Tangent Arc) z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

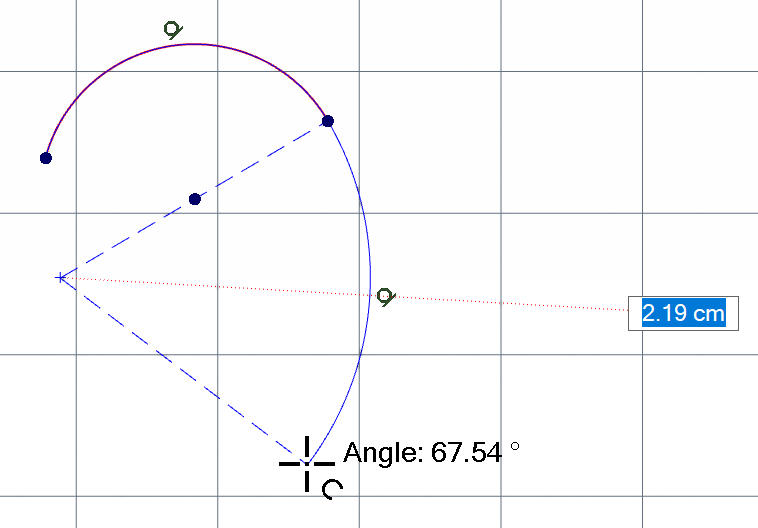

• Zaznacz istniejącą linię lub łuk kołowy, do którego nowy łuk ma być styczny.

• Przesuń kursor myszy, aby określić rozmiar i orientację łuku.

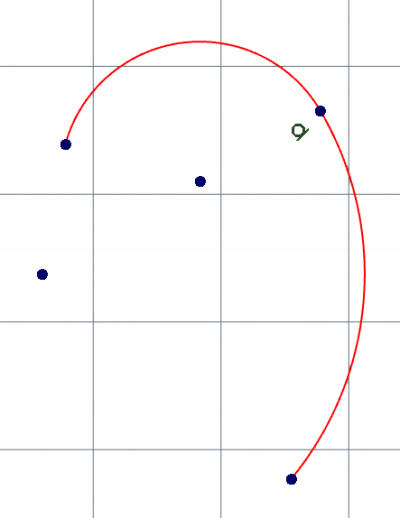

• Kliknij miejsce, w którym ma się znaleźć koniec łuku.

Jak utworzyć łuk kołowy z trzech punktów

• Wybierz narzędzie „Łuk okrągły - Początek, Koniec, Promień” (Circular Arc - Start, End, Radius) z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

• Kliknij, aby umieścić początek łuku. Linia zostanie wyświetlona w podglądzie na pomarańczowo.

• Kliknij miejsce, w którym ma się znaleźć koniec łuku.

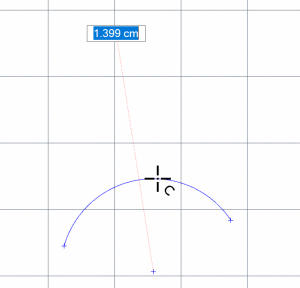

• Kliknij miejsce, które określi promień łuku i utworzy trzeci węzeł łuku.

Jak usunąć łuk kołowy

• Przejdź do trybu edycji szkicu („Edytuj szkic” (Edit Sketch)).

• Kliknij prawym przyciskiem myszy łuk, który ma zostać usunięty.

• Wybierz polecenie „Usuń” (Delete). Można też zaznaczyć łuk i nacisnąć klawisz Delete na klawiaturze.

---

Oryginał: Create and Delete Circular Arcs
