Gdzie użyte
Where Used
Możesz wyświetlić wszystkie pliki bezpośrednio korzystające z danego pliku, aby sprawdzić, gdzie używany jest komponent. Może to być przydatne, jeśli chcesz zmienić komponent, ale najpierw musisz ustalić, na które inne pliki wpłynie ta zmiana.
Plik bezpośrednio korzystający to plik, który zawiera komponent na najwyższym poziomie swojej hierarchii. Załóżmy, że część Hex Bolt.ad_prt jest używana na najwyższym poziomie 3 podzłożeń, które znajdują się w MainDesign.ad_asm. Plikami bezpośrednio korzystającymi z części Hex Bolt są te 3 podzłożenia, ale nie MainDesign.ad_asm. W rezultacie w „Gdzie użyte” zostaną wyświetlone tylko te 3 podzłożenia, natomiast MainDesign.ad_asm nie zostanie wyświetlony.
Sprawdzanie, gdzie używany jest komponent
Dział zatytułowany „Sprawdzanie, gdzie używany jest komponent”Wyświetlanie plików bezpośrednio korzystających z komponentu
-
Znajdź komponent docelowy w „Przeglądarce Sejfu” (Safe Browser) i kliknij jego wiersz, aby go uaktywnić.
-
Kliknij kartę „Gdzie użyte”.
-

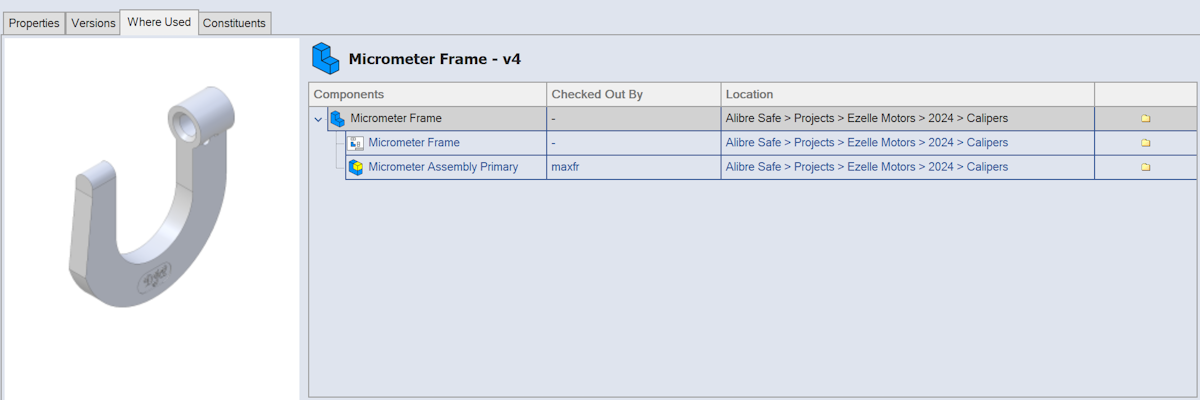

Zostanie wyświetlona lista plików bezpośrednio korzystających z komponentu:
W tym przykładzie komponent „Ramka mikrometru” (Micrometer Frame) jest używany bezpośrednio przez rysunek „Ramka mikrometru” (Micrometer Frame) oraz złożenie „Mikrometr” (Micrometer). Istnieje rysunek złożenia „Mikrometr”, ale nie został on wyświetlony, ponieważ rysunek korzysta bezpośrednio ze złożenia „Mikrometr”, a nie z komponentu „Ramka mikrometru”.

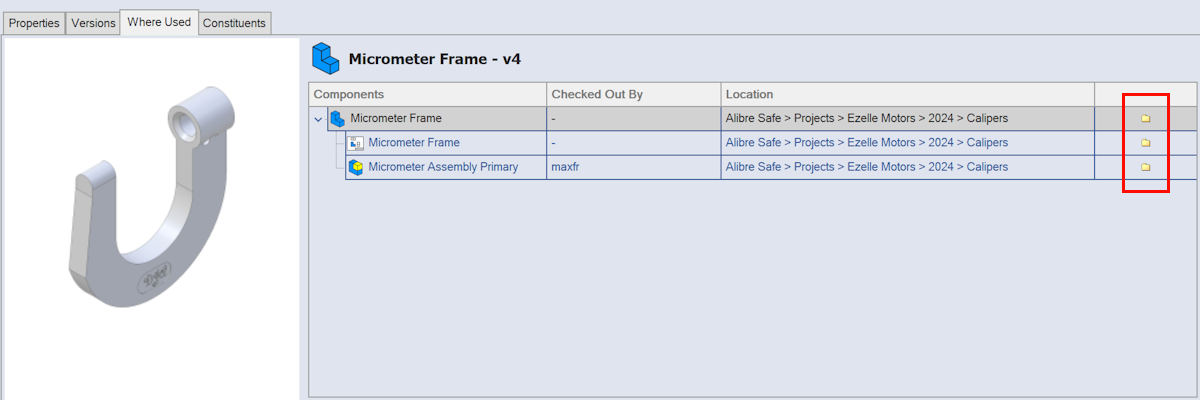

- Aby przejrzeć element z listy, kliknij ikonę folderu w jego wierszu, co spowoduje otwarcie „karty komponentu” (component card):
