Wyciągnięcie po spirali

Boss Helical

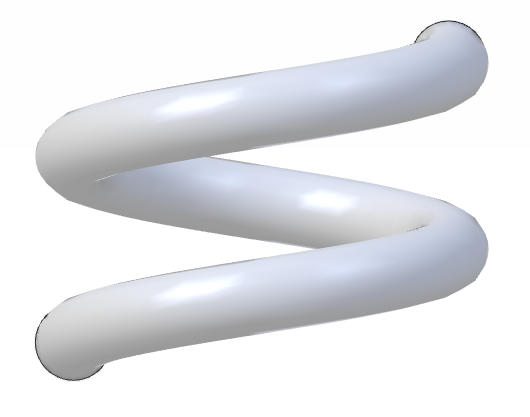

Operacje „Wyciągnięcie po spirali” (Boss Helical) tworzą materiał z profilu szkicu w kształcie linii śrubowej.

Jak utworzyć operację wyciągnięcia po spirali

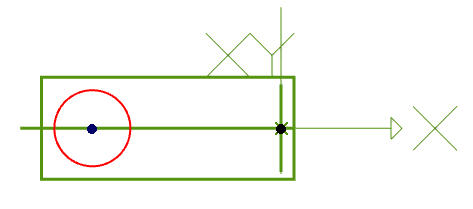

Utwórz profil szkicu, który definiuje główny kształt operacji śrubowej. Profil musi być zamknięty i nie może przecinać samego siebie.

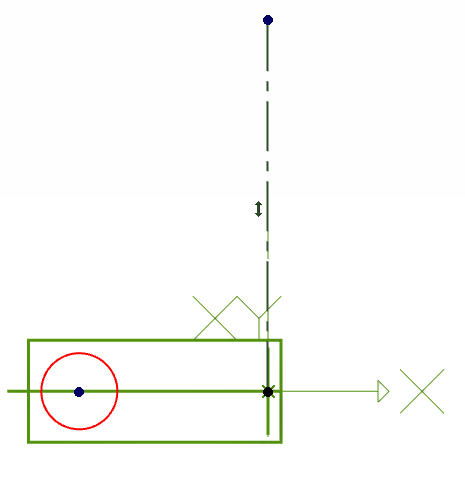

Utwórz linię odniesienia, która posłuży jako oś obrotu linii śrubowej.

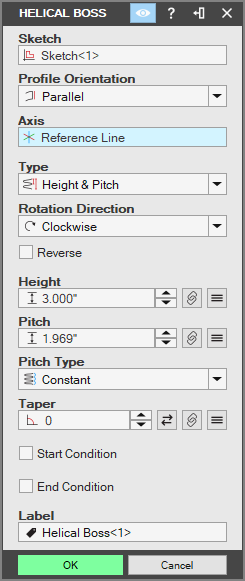

Wybierz narzędzie „Wyciągnięcie po spirali” (Helical Boss) z grupy „Wyciągnięcia (dodanie materiału)” (Boss (Add Material)) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno dialogowe „Wyciągnięcie po spirali”.

Zaznacz w przestrzeni roboczej szkic z zamkniętym profilem, który określa profil linii śrubowej, jako „Szkic do obrotu” (Sketch to Revolve), a linię odniesienia jako „Oś” (Axis). Wcześniej utworzony szkic i linia odniesienia będą zaznaczone domyślnie.

Wybierz kierunek, w którym linia śrubowa będzie się obracać, i w razie potrzeby zmień kierunek linii śrubowej, zaznaczając opcję „Odwrotnie” (Reverse).
Wybierz „Typ” (Type) linii śrubowej. Dostępne są następujące typy linii śrubowej:
„Wysokość i obroty” (Height and Revolution) - Generuje linię śrubową przez określenie całkowitej wysokości operacji i liczby obrotów linii śrubowej w tej wysokości.
„Wysokość i skok” (Height and Pitch) - Generuje linię śrubową przez określenie całkowitej wysokości operacji oraz jej skoku. Skok jest zdefiniowany jako odległość od jednego punktu linii śrubowej do odpowiadającego mu punktu na następnym zwoju, mierzona równolegle do osi.
„Obroty i skok” (Revolution and Pitch) - Generuje linię śrubową przez określenie liczby obrotów oraz skoku.
„Spirala płaska” (Spiral) - Generuje płaską linię śrubową przez określenie liczby obrotów oraz skoku.
Określ parametry linii śrubowej w zależności od wybranego typu („Typ:”). Zwróć uwagę, że jeśli określono skok, można ustawić warunki „Stała odległość”, „Zmienny współczynnik” i „Zmienny koniec”. Parametry opisano poniżej:
„Stała odległość” (Constant) - Utrzymuje stałą odległość. Sterowanie współczynnikiem jest dla tego parametru wyłączone.
„Zmienny koniec” (Variable End) - Określa skok na końcu linii śrubowej.
„Zmienny współczynnik” (Variable Ratio) - Zmienia skok od początku do końca w takim stosunku, że skok na końcu będzie równy współczynnikowi pomnożonemu przez skok początkowy.
W razie potrzeby określ wartość „Stożek” (Taper).

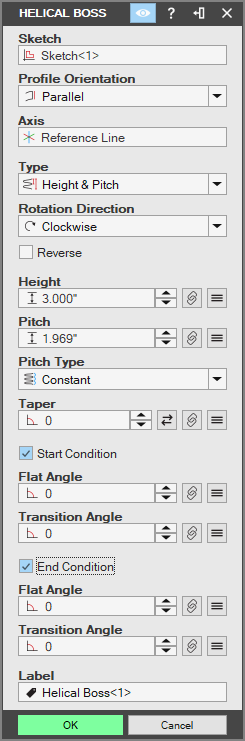

Zaznacz pola wyboru, aby określić warunki początkowe i końcowe inne niż naturalny warunek domyślny.

„Warunki początkowe” (Start Condition) i „Warunki końcowe” (End Condition) można zmienić na „Naturalny” (Natural) lub „Płaski” (Flat). Te parametry zmieniają warunki końcowe operacji śrubowej i mogą się od siebie różnić. Jeśli wybrano „Płaski”, zostaną włączone opcje „Kąt przejścia” (Transition Angle) i „Kąt płaski” (Flat Angle) (dodają one pełne lub częściowe zwoje do linii śrubowej, oprócz zwojów w głównej linii śrubowej).
„Kąt przejścia” - Odległość w stopniach, na której zwój osiąga przejście. Ta wartość jest zwykle mniejsza niż jeden obrót.
„Kąt płaski” - Odległość w stopniach, na której zwój rozciąga się po przejściu bez płaskiego skoku. Zapewnia to przejście od końca obracanego zwoju do spłaszczonego końca.
Wybierz „Ustawienie profilu” (Profile Orientation): „Równoległość” (Parallel) lub „Normalny” (Normal).

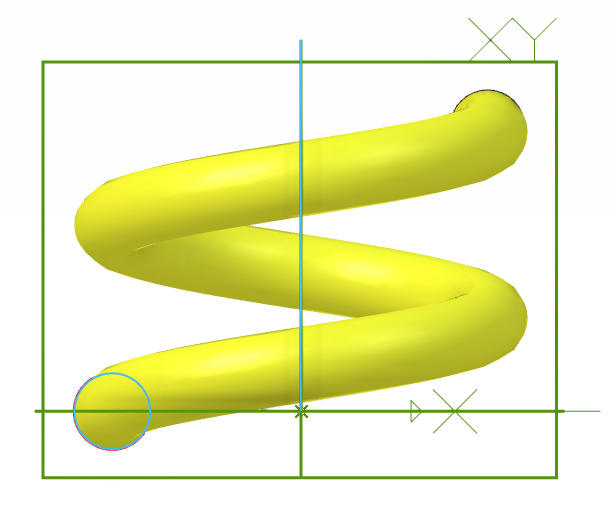

Kliknij przycisk „OK”. Część śrubowa zostanie utworzona w przestrzeni roboczej.
