Tworzenie operacji Faza naroża

Create Corner Chamfers

Operacja „Faza naroża” usuwa materiał z krawędzi lub ściany, tworząc płaskie naroże. Za pomocą jednego wywołania polecenia można sfazować więcej niż jedno naroże. Zaznaczenie ściany spowoduje sfazowanie wszystkich jej naroży.

Jak utworzyć operację „Faza naroża”

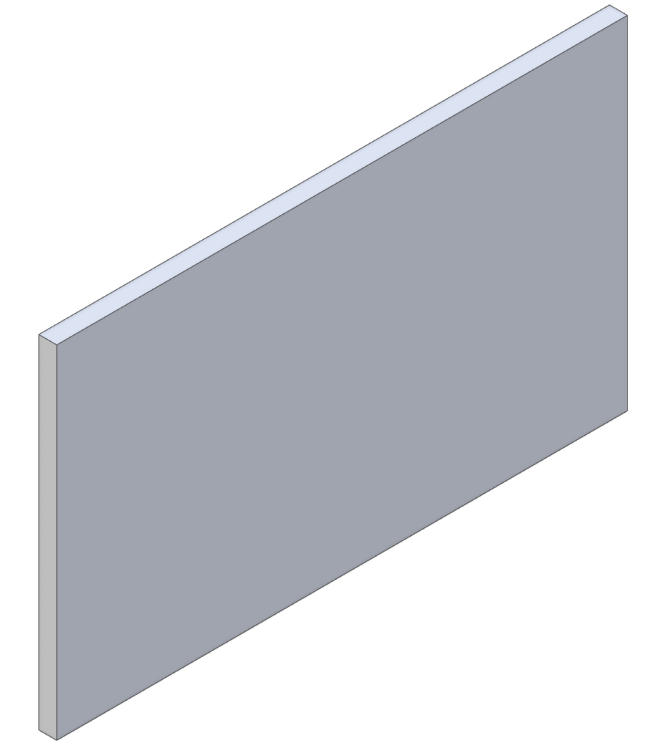

Aby utworzyć fazę naroża, część blaszana musi już istnieć. W tym przykładzie zostanie użyta zakładka.

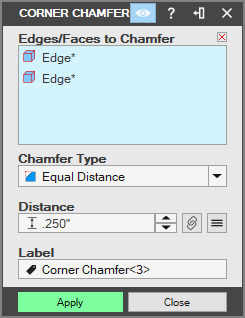

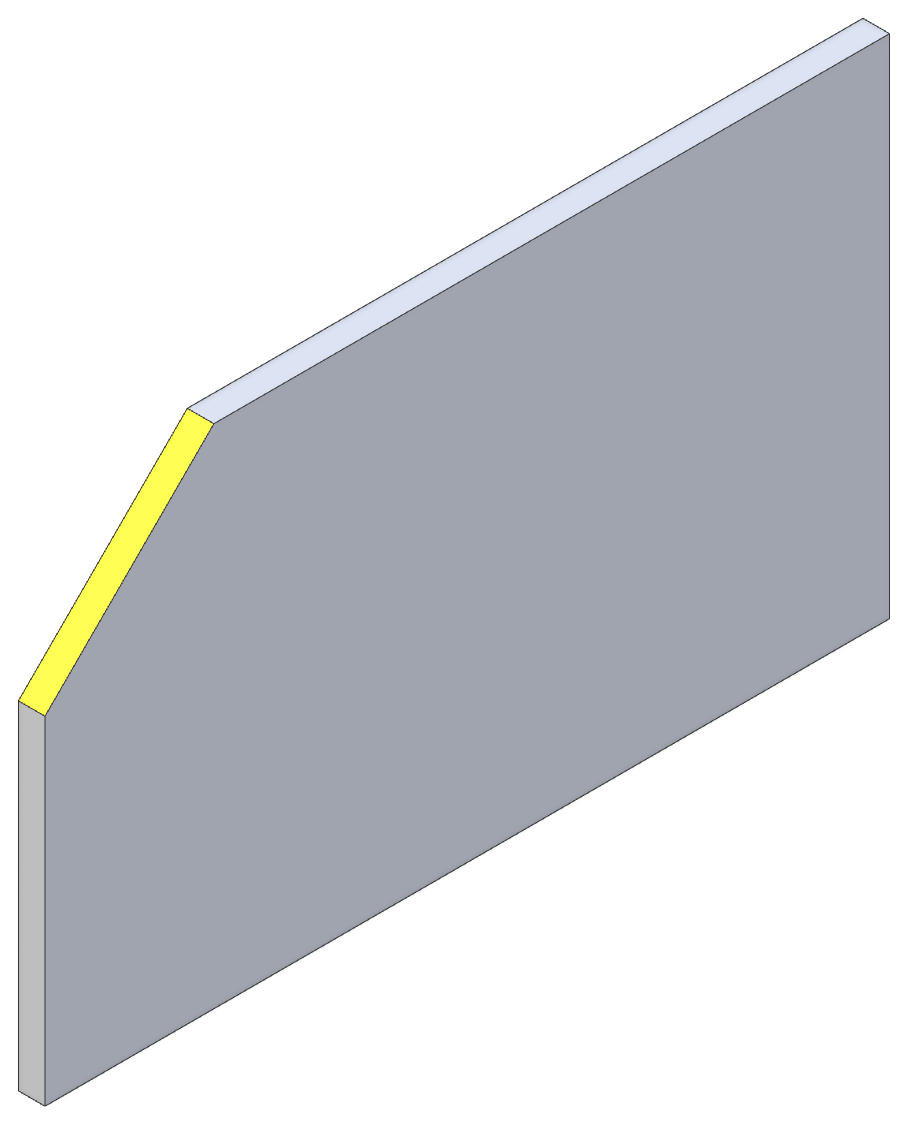

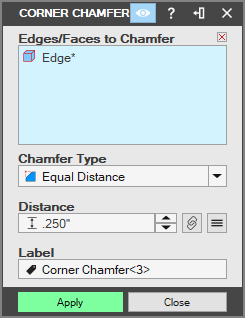

Wybierz narzędzie „Faza naroża” w grupie „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal). Zostanie wyświetlone okno dialogowe „Faza naroża”. Wybierz krawędź lub ścianę do sfazowania. Zostanie wyświetlony podgląd fazy.

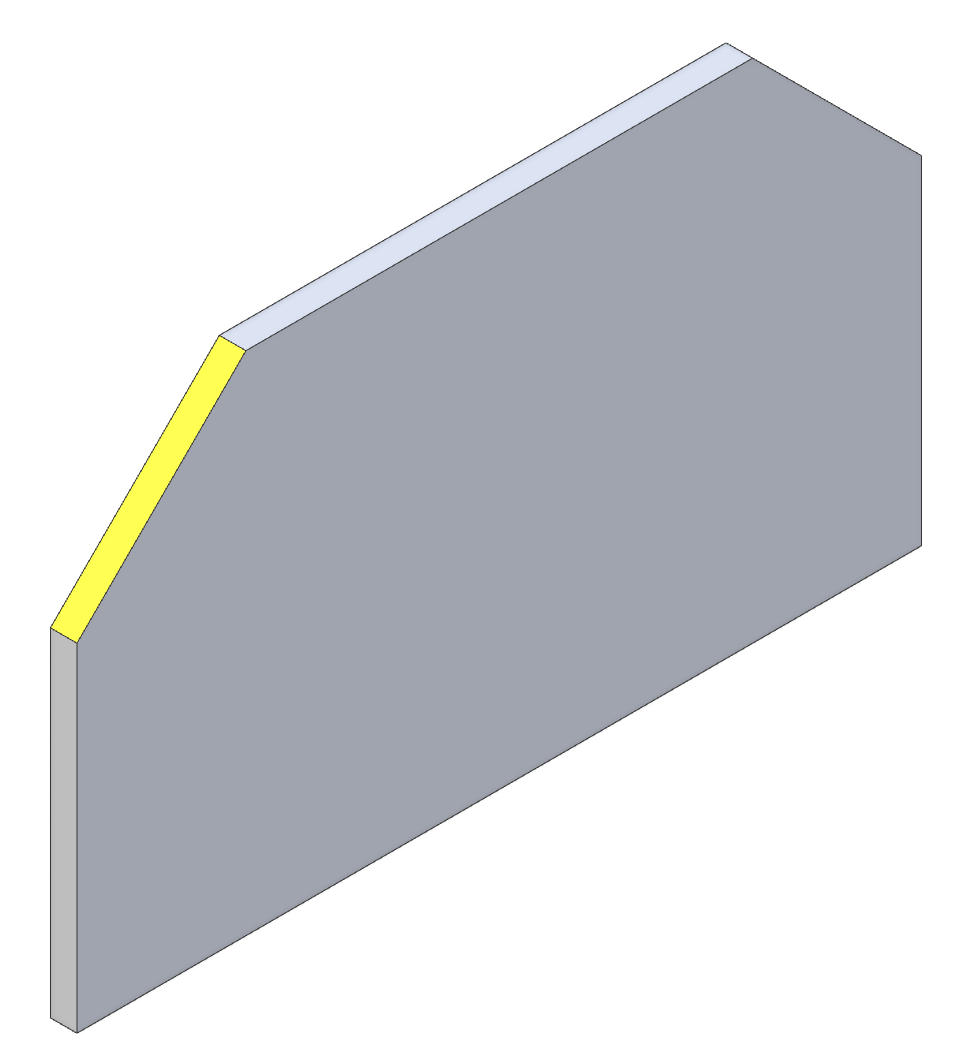

W razie potrzeby wybierz kolejne krawędzie lub ściany. Za pomocą jednego wywołania polecenia można wybrać wiele krawędzi i ścian. Jeśli jedna faza przecina inną fazę, cały materiał znajdujący się poza fazami zostanie usunięty.

W polu „Typ sfazowania” (Chamfer Type) wybierz opcję „Odległość–odległość” (Distance-Distance), „Kąt–odległość” (Angle-Distance) lub „Równe odległości” (Equal distance).
Ustaw wartości odległości i kąta odpowiednio do wybranego typu sfazowania.
Wprowadź nazwę faz w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).

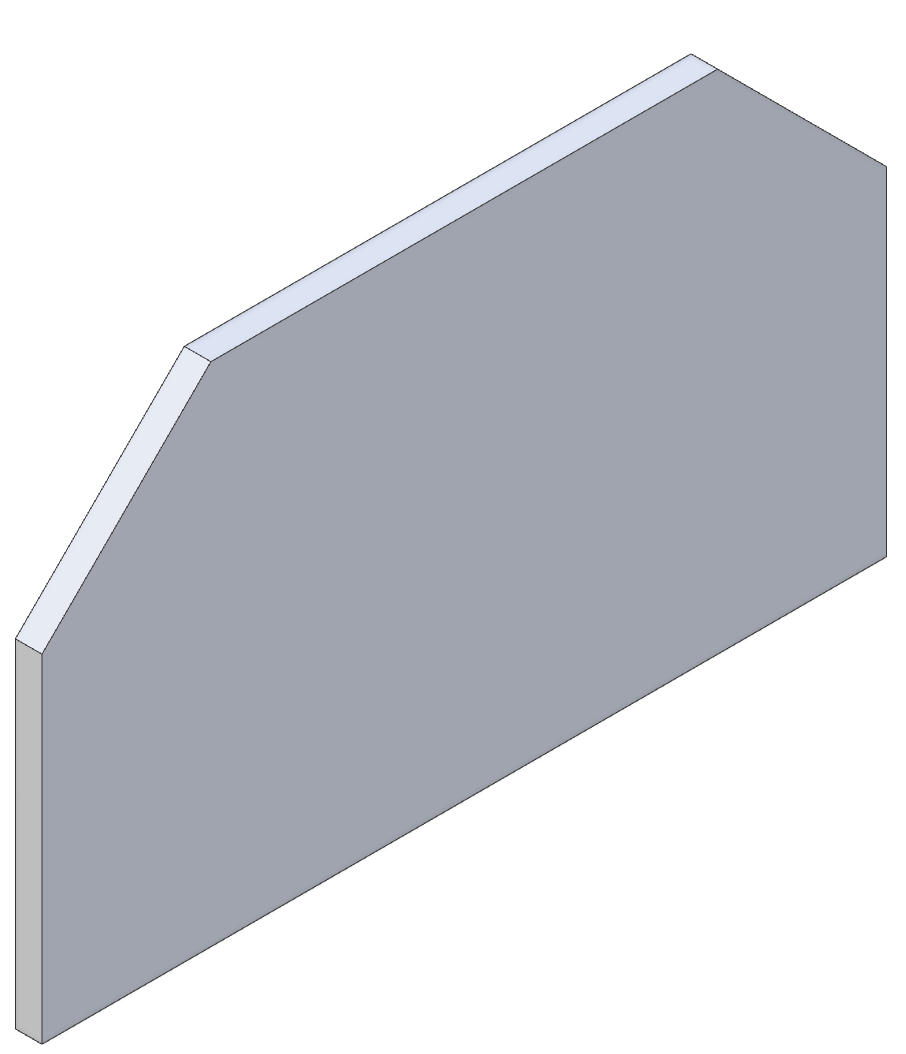

Kliknij przycisk „Zatwierdź” (Apply). Fazy zostaną utworzone w obszarze roboczym i wyświetlone w „Drzewie projektu”.

Utwórz kolejne operacje „Faza naroża”, wykonując poprzednie instrukcje, lub kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Faza naroża”.
