Wizualizacja zarysu gwintu
Cosmetic Thread Visualization
Dla otworów i gwintów zewnętrznych zawierających dane gwintu dostępnych jest kilka sposobów wizualizacji. Ułatwiają one szybkie rozpoznanie obszarów modelu z gwintem. W razie potrzeby można je również przenieść do dokumentacji 2D.
Dostępne są trzy style wyświetlania gwintów:
-
„Tekstura” (Texture)
-
„Kolor” (Color)
-
„Brak” (None)
Ustawianie stylu wyświetlania gwintów w obszarze roboczym 3D
Dział zatytułowany „Ustawianie stylu wyświetlania gwintów w obszarze roboczym 3D”Sposób wyświetlania gwintów możesz zmienić w dowolnej chwili.
Ustaw styl wyświetlania gwintów
-
Przejdź do obszaru roboczego „Część” (Part), „Złożenie” (Assembly) lub „Część Blacha” (Sheet Metal).
-
Kliknij kartę „Widok” (View) na „wstążce” (Ribbon).
-

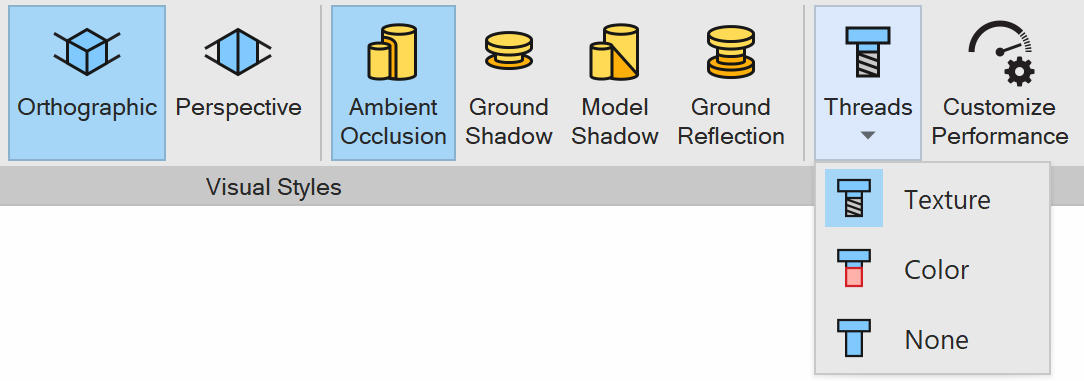

W grupie „Style wizualne” (Visual Styles) rozwiń listę „Gwinty” (Threads) i wybierz „Tekstura”, „Kolor” lub „Brak”.
W obszarze roboczym „Złożenie” styl wyświetlania gwintów ustawiony dla złożenia ma pierwszeństwo przed sposobami wyświetlania ustawionymi na poziomie części.
Styl „Tekstura”
Dział zatytułowany „Styl „Tekstura””Opcja „Tekstura” tworzy na modelu odwzorowanie oparte na obrazie. Tekstura jest generowana dynamicznie tak, aby odpowiadała wybranemu gwintowi.
Styl „Kolor”

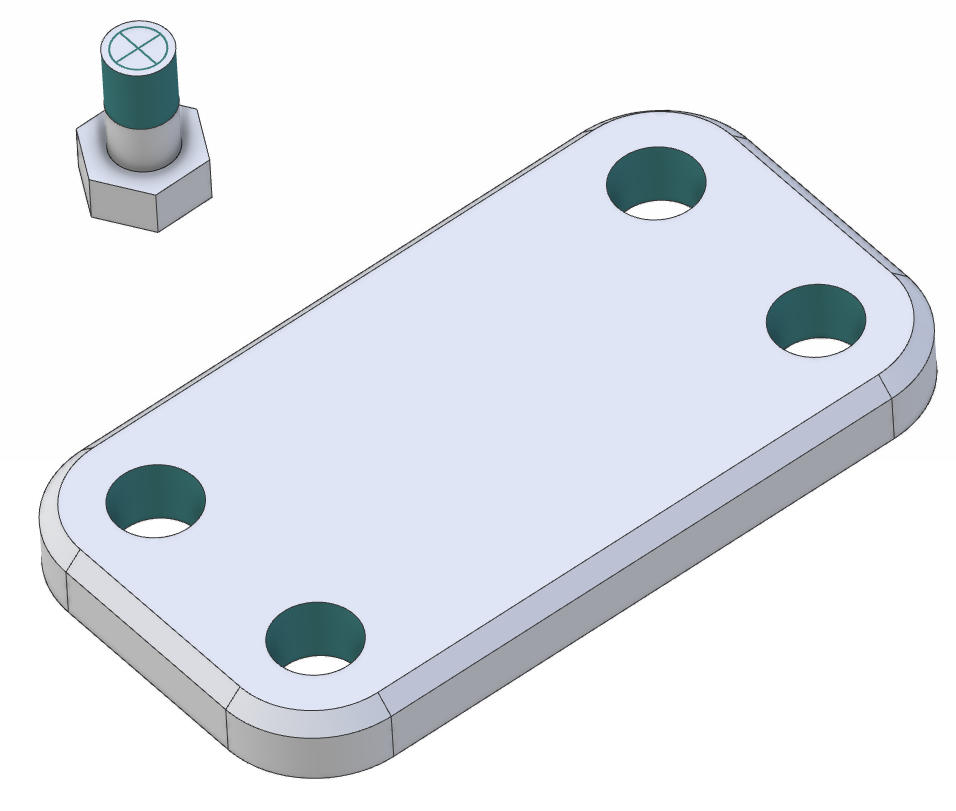

Dział zatytułowany „Styl „Kolor””Opcja „Kolor” nadaje kolor obszarom z gwintem.
Zmień kolor gwintu
-
Utwórz nowy schemat „Kolor tła” (Color Scheme), aby móc go dostosować.
-
Z listy „Kategoria” (Category) wybierz „Ogólne” (General).
-
Z listy „Pole” (Field) wybierz „Zarys gwintu” (Cosmetic Threads).
-
Wybierz żądany kolor.

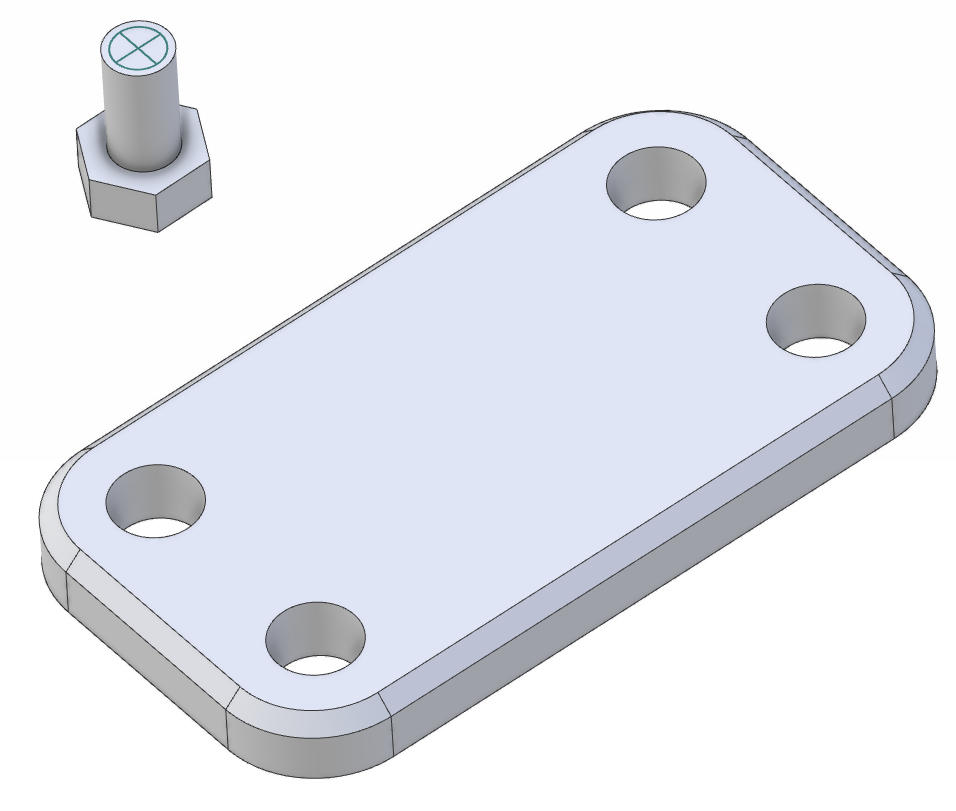

Opcja „Brak” nie wyświetla żadnego wizualnego oznaczenia obszarów z gwintem.
Ustawianie stylu wyświetlania gwintów w obszarze roboczym 2D
Dział zatytułowany „Ustawianie stylu wyświetlania gwintów w obszarze roboczym 2D”Sposób wyświetlania gwintów w „Widokach cieniowanych” (Shaded Views) możesz zmienić dla całego rysunku w oknie „Właściwości pliku” (File Properties). Zmiany obejmują wszystkie widoki na wszystkich arkuszach danego pliku rysunku.
Ograniczenia
Dział zatytułowany „Ograniczenia”Wizualne wyświetlanie gwintów działa tylko w przypadku operacji gwintu, które zostały przeliczone co najmniej raz w wersji 22 lub nowszej. Oznacza to, że każdy nowy plik utworzony w wersji 22 lub nowszej automatycznie obsługuje wizualne zarysy gwintów.
Pliki utworzone przed wersją 22 trzeba przeliczyć ponownie, zanim zaczną obsługiwać style zarysu gwintu.
