Wstawianie płaszczyzny odsuniętej

Inserting an Offset Plane

Płaszczyzny odniesienia (Reference Planes) można wstawiać na dowolnej istniejącej płaszczyźnie lub licu płaskim i odsunąć o ustaloną odległość.

Jak wstawić płaszczyznę odsuniętą

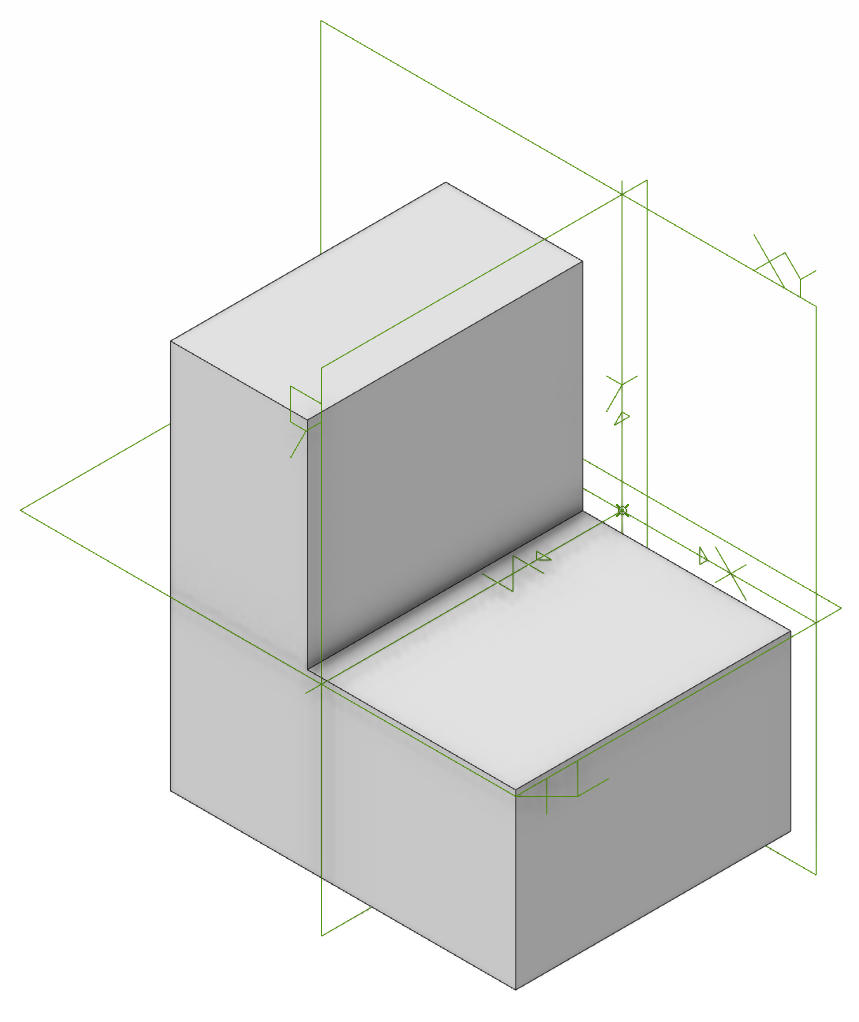

Aby wykonać te instrukcje, musi istnieć lico płaskie. W tym przykładzie zostanie użyty model trójwymiarowy.

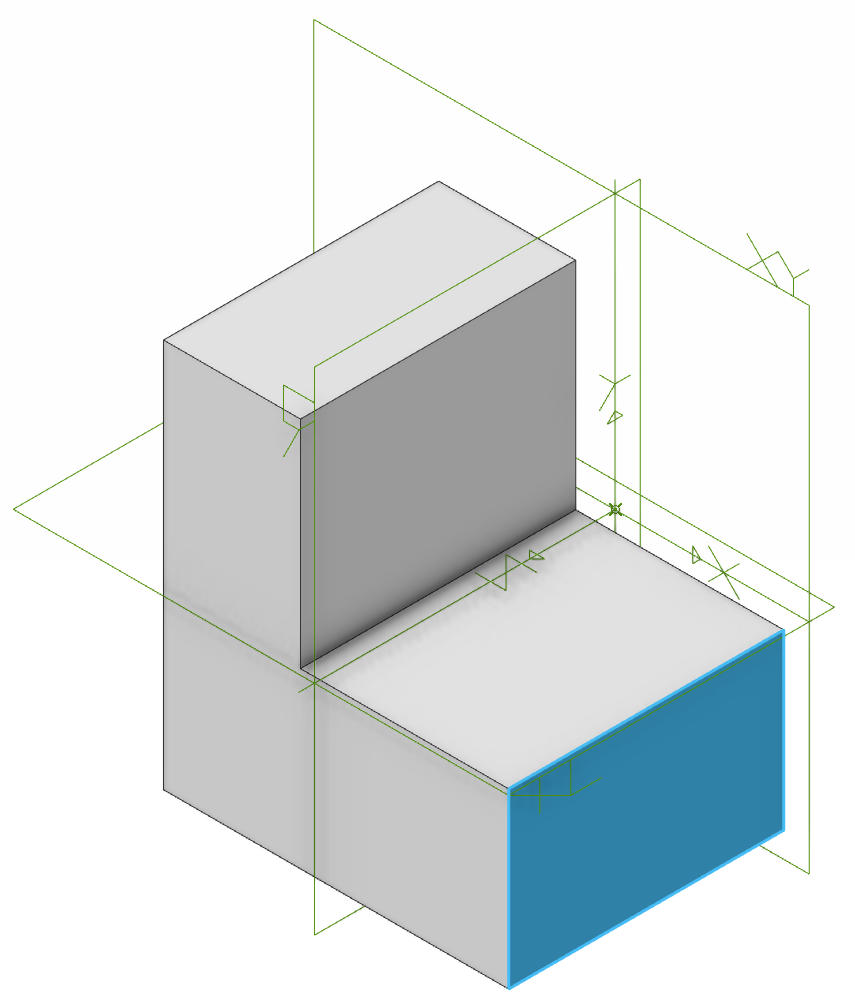

• Zaznacz lico płaskie na modelu.

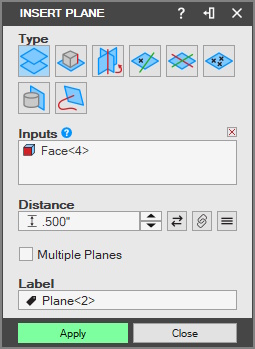

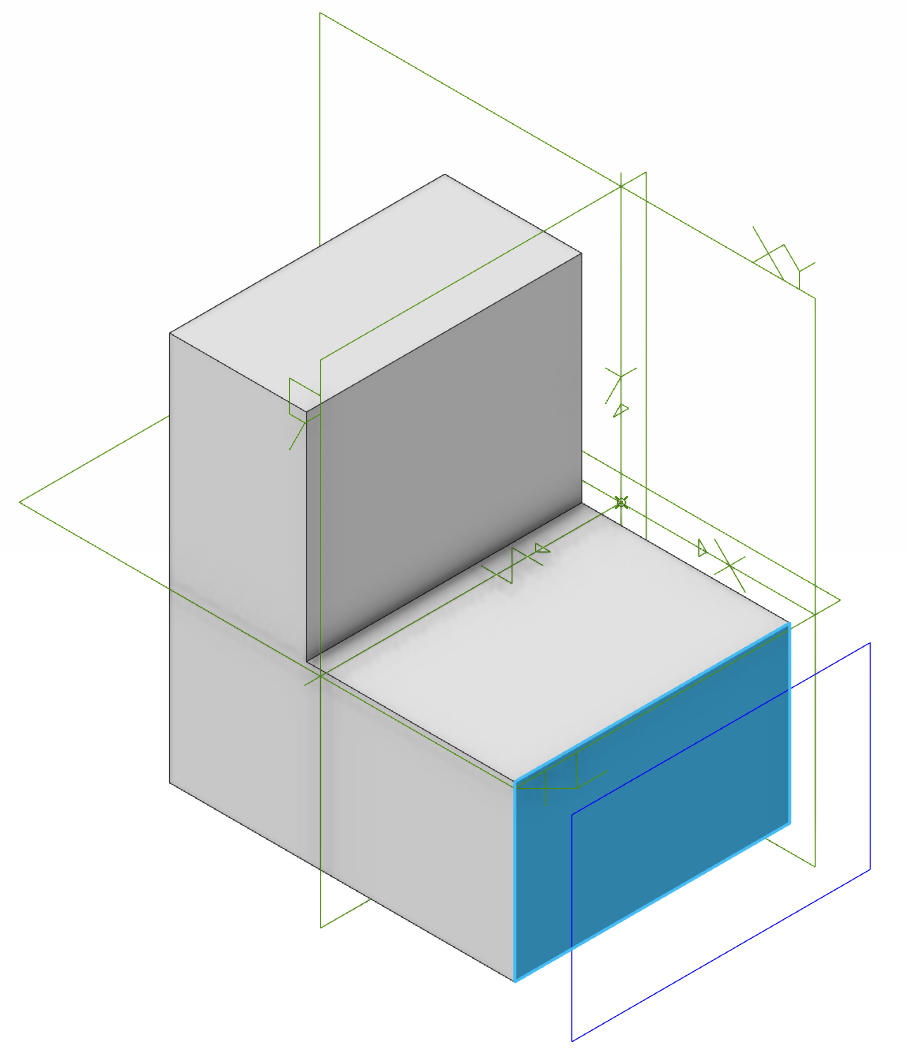

• Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części”. Zostanie wyświetlone okno „Wstaw płaszczyznę” (Insert Plane), a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Ustaw wartość w polu „Odległość” (Distance).

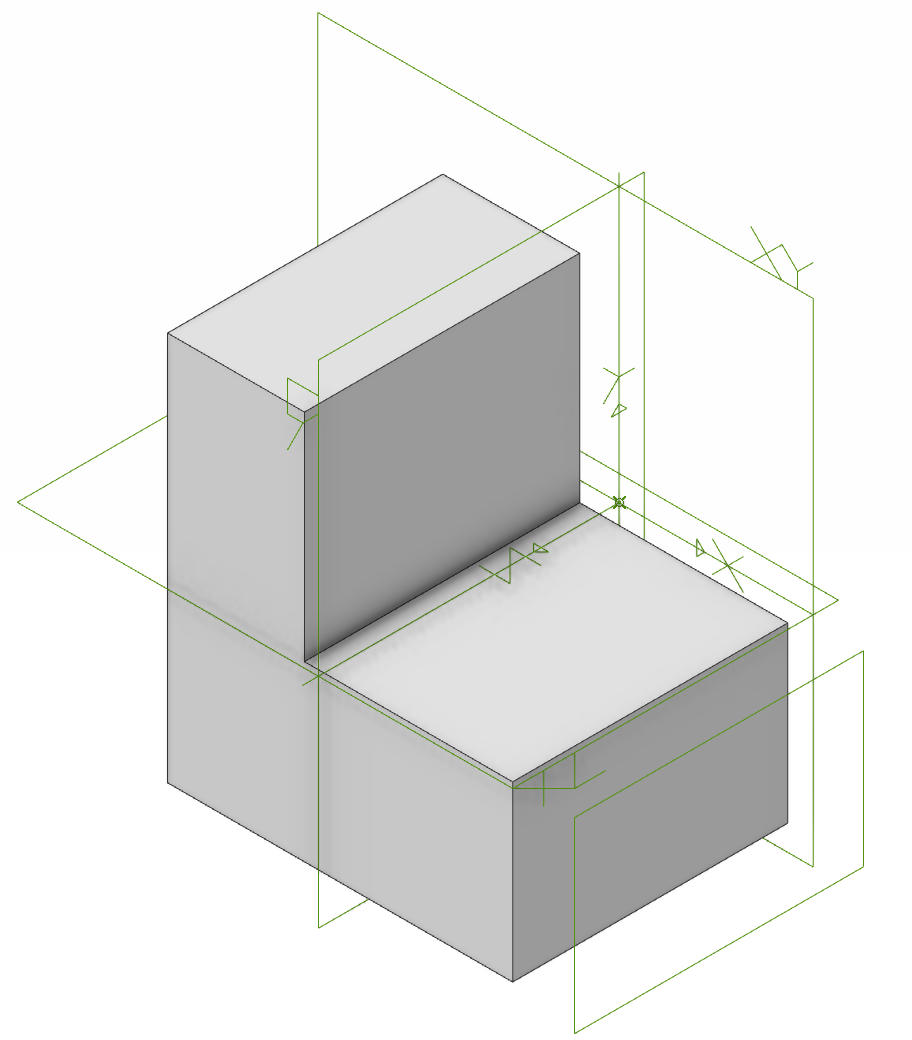

• Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.

---
