Display

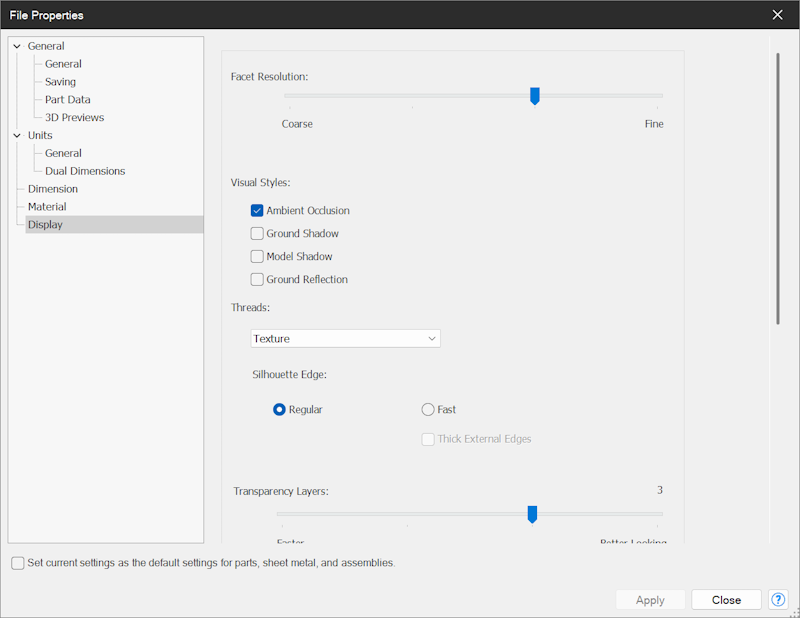

Te ustawienia dotyczą tylko obszarów roboczych części i złożeń.

„Jakość renderowania” (Render Quality)

Opcja „Minimalna gładkość łuków” (Facet Resolution) umożliwia ustawienie gładkości faset za pomocą suwaka.

„Style wizualne” (Visual Styles)

Opcja „Okluzja otoczenia” (Ambient Occlusion) przyciemnia narożniki i zagłębienia w miejscach styku ścian, nadając modelowi bardziej realistyczny wygląd.
Opcja „Cień na podłożu” (Ground Shadow) włącza lub wyłącza cień całego modelu na podłożu.
Opcja „Cień modelu” (Model Shadow) włącza lub wyłącza renderowanie cieni rzucanych przez inne części lub operacje modelu.
Opcja „Odbicie w podłożu” (Ground Reflection) włącza lub wyłącza odbicie modelu na podłożu.

„Gwinty” (Threads)

Opcje wyświetlania gwintów umożliwiają wybór sposobu ich wizualnego przedstawienia w modelu.

Opcja „Tekstura” (Texture) wyświetla teksturę gwintu.

Jest to tylko przedstawienie wizualne, a nie rzeczywista geometria śrubowa.

Opcja „Kolor” (Color) wyświetla gwint na części jako jednolity kolor.
Opcja „Brak” (None) nie wyświetla żadnego wizualnego przedstawienia gwintu na modelu.

„Zarys krawędzi” (Silhouette Edges)

Włącz lub wyłącz używanie „Zwyczajnego” (Regular) albo „Szybkiego” (Fast) zarysu krawędzi podczas korzystania z opcji wyświetlania „Widoczne krawędzie” (Illustration) w ustawieniu „Wyświetlanie lic i krawędzi” (Face and Edge Display).

„Warstwy przezroczystości” (Transparency Layers)

Ustaw jakość wyświetlania warstw przezroczystości za pomocą suwaka.

„Ukryj małe lica” (Hide Small Faces)

Za pomocą suwaka ustaw tolerancję ukrywania małych lic podczas powiększania i pomniejszania modeli.

Jest to szczególnie przydatne podczas wyświetlania dużych złożeń zawierających wiele małych części.

„Opóźnij renderowanie małych lic” (Delay Small Face Render)

Za pomocą suwaka ustaw opóźnienie renderowania małych lic.

„Użyj docelowej liczby klatek na sekundę” (Use Target Framerate)

Ta opcja umożliwia ustawienie żądanej liczby klatek na sekundę podczas wyświetlania modelu i pracy z nim.

W zależności od parametrów systemu mniejsza liczba klatek na sekundę może poprawić wydajność. Tych opcji można używać w częściach, złożeniach, częściach blaszanych, złożeniach rozstrzelonych oraz operacjach logicznych projektu, ale nie można ich używać w rysunkach ani „Tabelach części” (BOMs).

Opcja „Ustaw aktualne ustawienia jako domyślne” (Set current settings as the default settings) umożliwia ustawienie wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply).
