Wybieranie części do wstawienia
Choosing a Part to Insert
Gdy w dynamicznej bibliotece części znajdują się już części, można wstawiać je do obszarów roboczych części lub złożeń, a następnie dynamicznie konfigurować podczas wstawiania.
Wybieranie części
Dział zatytułowany „Wybieranie części”Przejrzyj bibliotekę części dynamicznych i wybierz część do wstawienia.
Wybierz część z biblioteki

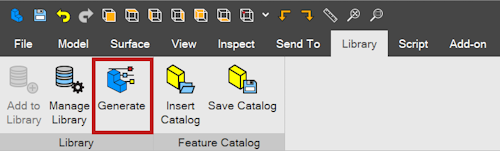

- W obszarze roboczym 3D wybierz kartę „Biblioteka części” (Library) na „wstążce” (Ribbon) i kliknij „Generator części” (Generate) lub wybierz z menu „Narzędzia” (Tools) > „Biblioteka części” > „Generator części”.
Jeśli rozpoczniesz ten proces w obszarze roboczym „Część” (Part) istniejącej części, w osobnym obszarze roboczym zostanie utworzona nowa część. Jeśli rozpoczniesz ten proces w obszarze roboczym „Część” nowej części, zostanie użyty istniejący obszar roboczy nowej części. Jeśli rozpoczniesz ten proces w obszarze roboczym „Złożenie” (Assembly), wygenerowana część zostanie wstawiona do złożenia.

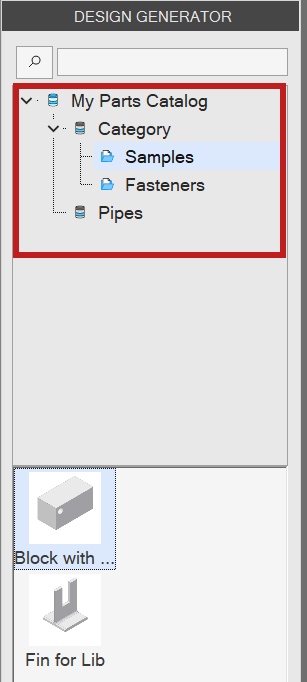

- Po lewej stronie zostanie wyświetlony interfejs użytkownika „Generator części” (Design Generator). Przejdź przez strukturę folderów do folderu zawierającego odpowiednie części. Jeśli znasz nazwę szukanej części, możesz wpisać ją w pasku wyszukiwania u góry.

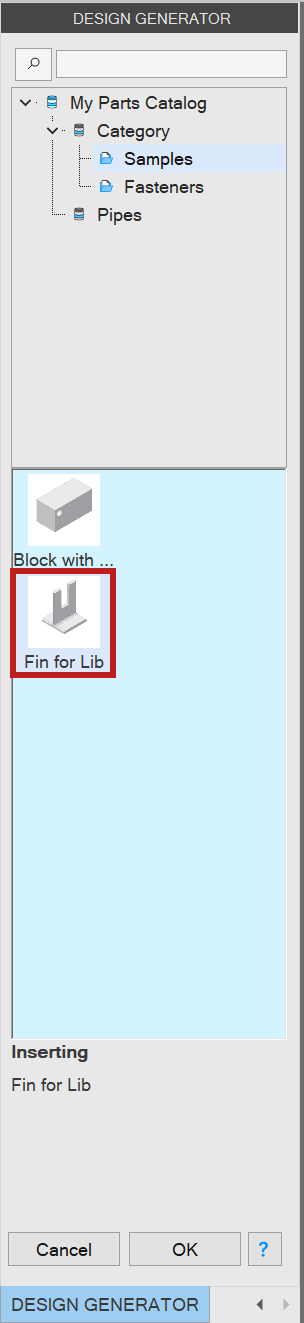

- Kliknij ikonę części w sekcji „Projekt” (Design), aby ją wybrać, a następnie kliknij „OK”.
- Po kliknięciu „OK” skonfiguruj wybraną część.
Oryginał: Choosing a Part to Insert
