Wymiary z przerwami

Gap Dimensions

Przerwy na pojedynczych lub wielu zaznaczonych liniach wymiarowych można utworzyć, klikając prawym przyciskiem myszy wymiar lub wymiary i wybierając opcję „Przerwania” (Gapped).

Części i rysunki 2D

Gdy opcja „Przerwania” jest włączona dla wymiaru w części lub na rysunku 2D, na linii wymiarowej jest wyświetlana przerwa w każdym miejscu, w którym przecina ona inny wymiar. Ustawienia odstępu przerwania są niezależne dla części i rysunków 2D. „Przerwanie tylko przy grotach strzałek” (Gap only at Arrowheads) to dodatkowe ustawienie w oknie „Właściwości rysunku” (Drawing Properties), które powoduje stosowanie przerw wyłącznie nad strzałkami wymiarowymi. Jeśli ta opcja nie jest włączona, przerwy będą wyświetlane we wszystkich miejscach przecięcia wymiaru z włączoną opcją „Przerwania”.

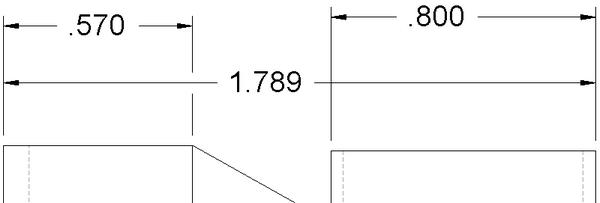

W poniższym przykładzie dla wymiaru .570 włączono opcję „Przerwania”, natomiast dla wymiaru .800 opcja ta nie jest włączona.

---
