Dodatkowe jednostki i tekst

Alternate Units and Text

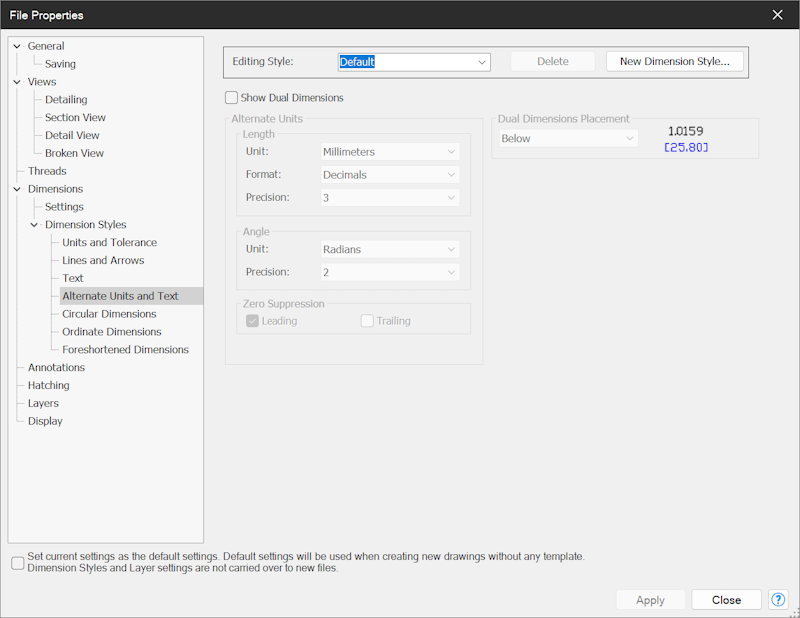

Dostęp do tych opcji jest możliwy tylko w obszarze roboczym rysunku.

• Opcja „Pokaż podwójne wymiarowanie” (Show Dual Dimensions) włącza lub wyłącza wyświetlanie wymiarów podwójnych

Edytowany styl

• Opcje „Edytowany styl” (Editing Style) służą do ustawienia edytowanego stylu spośród istniejących stylów albo do utworzenia nowego stylu.

• Opcja „Usuń” (Delete) usuwa aktualnie ustawiony edytowany styl; nie można jednak usunąć stylu domyślnego.

• Opcja „Nowy styl wymiarowania” (New Dimension Style…) otwiera okno dialogowe „Nowy styl wymiarowania”, w którym można tworzyć nowe style lub kopiować je z istniejących stylów.

Inne jednostki — długość

• Opcja „Jednostka:” (Unit:) ustawia typ wyświetlanej jednostki spośród opcji: milimetry, centymetry, metry, cale, stopy oraz stopy i cale.

• Opcja „Format:” ustawia format wyświetlanych jednostek spośród opcji „Dziesiętny” (Decimal) lub „Ułamek” (Fraction).

• Opcje „Precyzja/Mianownik:” (Precision/Denominator:) zmieniają się w zależności od tego, czy opcja „Format:” jest ustawiona na „Dziesiętny”, czy na „Ułamek”; dla jednostek można ustawić precyzję liczby dziesiętnej lub mianownik ułamka

Inne jednostki — kąt

• Opcja „Jednostka:” ustawia typ wyświetlanej jednostki spośród opcji: stopnie (Degrees), stopnie/minuty (Deg/Min), stopnie/minuty/sekundy (Deg/Min/Sec) i radiany (Radians).

• Opcja „Precyzja:” (Precision:) ustawia precyzję jednostek kątowych

Inne jednostki — blokowanie zer

• Opcja „Wiodących” (Leading) włącza lub wyłącza wyświetlanie zer wiodących w wymiarach

• Opcja „Końcowych” (Trailing) włącza lub wyłącza wyświetlanie zer końcowych w wymiarach

Umieszczenie wymiarów podwójnych

• Opcja „Umieszczaj podwójne wymiary” (Dual Dimensions Placement) ustawia sposób umieszczenia wymiarów podwójnych spośród opcji: „Z prawej” (Right), „Poniżej” (Below) i „Ponad” (Above).

Opcje menu prawego przycisku myszy

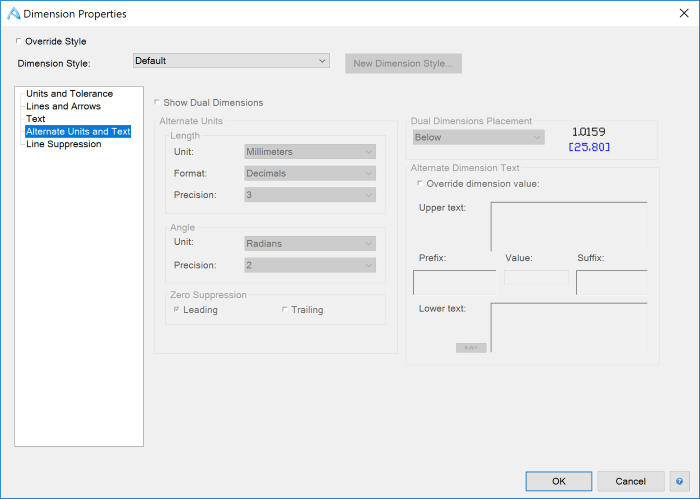

• W obszarze roboczym części lub rysunku 2D kliknij wymiar prawym przyciskiem myszy i wybierz z menu podręcznego opcję „Właściwości” (Properties).

• Zostanie wyświetlone okno dialogowe „Właściwości wymiaru” (Dimension Properties).

• Wybierz kategorię „Dodatkowe Jednostki i Tekst” (Alternate Units and Text).

• Oprócz opcji dostępnych w ustawieniach „Dodatkowe Jednostki i Tekst” można dodać wymiary alternatywne (Alternate Dimensions). Ręcznie wpisany tekst można dodać nad wartościami wymiarów, pod nimi, przed nimi lub za nimi.

• Jeśli opcja „Unieważniona wartość wymiarowania” (Override dimension value) jest włączona, tekst wymiaru można zmienić ręcznie.

---
