Wstawianie widoku rozwinięcia

Insert a Flat Pattern View

Widoki rozwinięcia części blaszanych utworzonych w aplikacji można wstawiać do rysunku 2D. Tworzenie widoków rozwinięcia może być przydatne podczas wykonywania rysunku części blaszanej przedstawionej jako surowy element metalowy na etapie przedprodukcyjnym, zanim zostaną wykonane jakiekolwiek zagięcia.

W tym celu wstaw widok standardowy i włącz opcję „Rzutuj jako Rozwinięcie” (Project as Flat Pattern). Reprezentację „Widok rozstrzelony” (Exploded View), utworzoną w obszarze roboczym złożenia, można wstawić do rysunku.

Jak wstawić widok rozwinięcia

Wybierz ikonę „Rysunek 2D” (2D Drawing) w „Oknie Głównym” (Home Window). Możesz również kliknąć kartę „Plik” (File), a następnie wybrać „Nowy” (New) > „Nowy Rysunek 2D” (New Drawing).

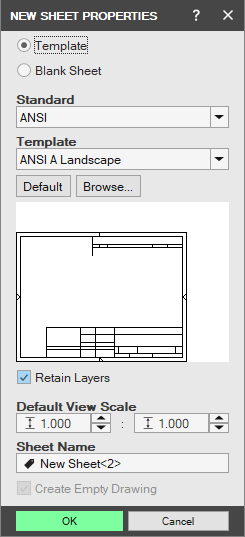

Zostanie wyświetlone okno dialogowe „Właściwości nowego arkusza” (New Sheet Properties). Wybierz opcję „Formatka” (Template), która jest zaznaczona domyślnie, albo opcję „Pusty Arkusz” (Blank Sheet).

Jeśli wybrano opcję „Formatka”, wybierz standardową formatkę rysunku z menu rozwijanego. Aby użyć niestandardowej formatki rysunku, której nie ma na liście, kliknij przycisk „Przeglądaj” (Browse) i wybierz formatkę. Jeśli wybrano opcję „Pusty Arkusz”, wybierz rozmiar arkusza z menu rozwijanego.

Jeśli wcześniej wskazano już folder formatek, za pomocą przycisku „Domyślny” (Default) można przywrócić na liście formatek systemowy folder formatek.

Opcja „Zachowaj warstwy” (Retain Layers) umożliwia zachowanie podczas używania formatki wszystkich warstw zawierających informacje. Jeśli ta opcja nie jest włączona, wszystkie warstwy zawierające informacje zostaną przekształcone w „Warstwę ciągłą” (Continuous Layer).
Wprowadź „Nazwę arkusza” (Sheet Name).
Ustaw „Domyślną skalę widoku” (Default View Scale), aby określić skalę widoków na arkuszu. W razie potrzeby wartość tę można później zmienić.
Włącz opcję „Utwórz pusty rysunek” (Create Empty Drawing), aby otworzyć arkusz, który nie jest powiązany z żadną częścią ani złożeniem.
Kliknij przycisk „OK” (OK).

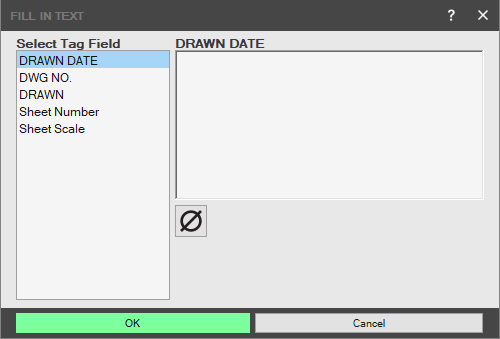

Jeśli wybrano formatkę zawierającą blok tekstowy, zostanie wyświetlone okno dialogowe „Wybór etykiety” (Fill In Text). Wybierz elementy z listy „Wybierz etykietę pola” (Select Tag Field) po lewej stronie okna dialogowego i wprowadź wartości w polu „Data” (Date) po prawej stronie okna. Kliknij przycisk „OK”, aby kontynuować, albo przycisk „Anuluj” (Cancel), aby kontynuować i uzupełnić wartości później.

Zostanie wyświetlone okno dialogowe „Otwórz” (Open). Przejdź do pliku projektu i kliknij przycisk „Otwórz”.

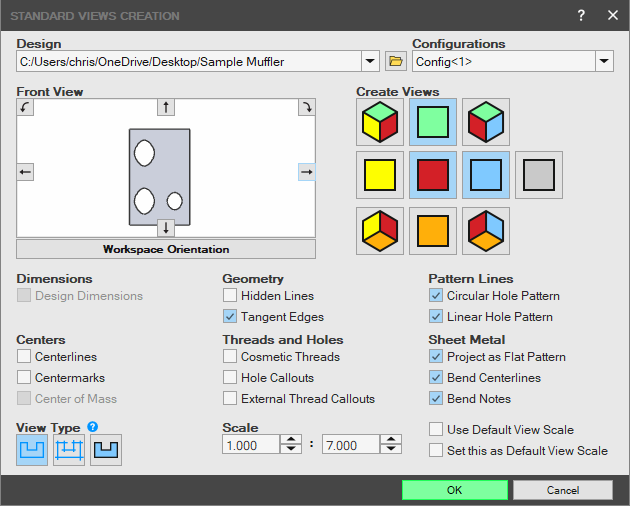

Zostanie wyświetlone okno dialogowe „Tworzenie rzutowania modelu” (Standard Views Creation). Jeśli otwarty plik zawiera „Konfiguracje” (Configurations) lub widoki rozstrzelone, można je wybrać z menu rozwijanych „Konfiguracje” i „Widok rozstrzelony” (Exploded Views). Ponieważ model jest częścią blaszaną, w opcjach dokumentacji w dolnej połowie okna dialogowego będzie dostępna sekcja „Część Blacha” (Sheet Metal).

Włącz opcję „Rzutuj jako Rozwinięcie” w opcjach dodatkowych. „Widok z przodu” (Front View) zmieni się i będzie przedstawiać część w stanie rozwiniętym.

Można zaznaczyć opcje „Linia środkowa zagięcia” (Bend Centerlines) i „Notatki gięcia” (Bend Notes), aby wyświetlić na rysunku elementy wskazujące miejsca wykonania zagięć.

W sekcji „Pokaż zaznaczenia” (View Selections) wybierz widoki do wstawienia.
Kliknij przycisk „OK”. Na rysunku zostaną wyświetlone niebieskie prostokąty przedstawiające widoki, które zostaną wstawione.
Kliknij lewym przyciskiem myszy, aby umieścić widoki. Po umieszczeniu widoków można zmieniać ich położenie na arkuszu metodą „kliknij i przeciągnij” oraz wstawiać dodatkowe widoki.
