Wstawianie punktu względem innego punktu i płaszczyzny
Inserting a Point in Relation to Another Point and a Plane
Punkt (Point) można wstawić względem innego istniejącego punktu oraz płaszczyzny odniesienia lub ściany płaskiej.
Jak wstawić punkt względem innego punktu i płaszczyzny
Dział zatytułowany „Jak wstawić punkt względem innego punktu i płaszczyzny”Aby wykonać te instrukcje, musi istnieć model 3D z co najmniej jednym punktem oraz płaszczyzną lub ścianą płaską. W tym przykładzie zostanie użyty model trójwymiarowy.

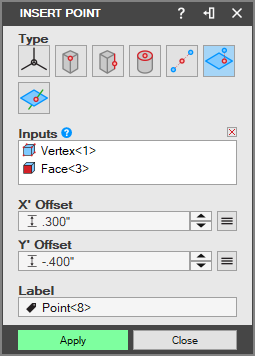

- Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno dialogowe „Wstaw punkt” (Insert Point).

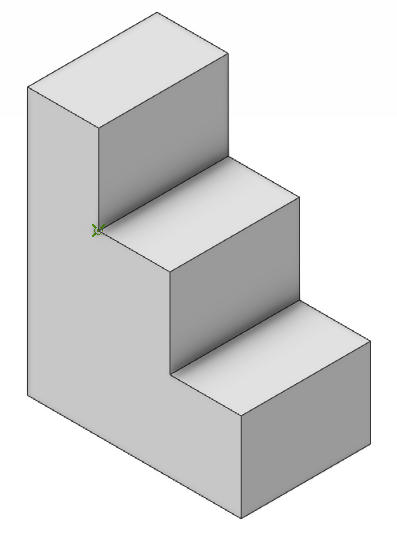

- Zaznacz istniejący punkt na modelu.

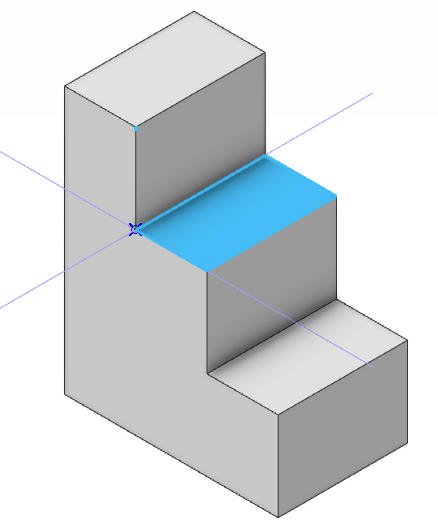

- Zaznacz płaszczyznę lub ścianę płaską. Dwie linie przetną się w miejscu, w którym zostanie utworzony punkt.
- „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. W razie potrzeby odsuń punkt, dostosowując wartości w polach odsunięcia („Odsunięcie”, Offset Fields).
- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.
- Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Wstaw punkt”.
Oryginał: Inserting a Point in Relation to Another Point and a Plane
