Łączenie wartości wymiarów
Linking Dimension Values
Nazw wymiarów można używać w równaniach. Okno „Edytor równań” (Equation Editor) pozwala powiązać wartość jednego wymiaru z innym.
Równania używające istniejącego wymiaru do sterowania innym
Dział zatytułowany „Równania używające istniejącego wymiaru do sterowania innym”W tym przykładzie użyjemy wymiaru średnicy wewnętrznej do sterowania wymiarem średnicy zewnętrznej rury.
Utwórz równanie używające jednego wymiaru do sterowania innym

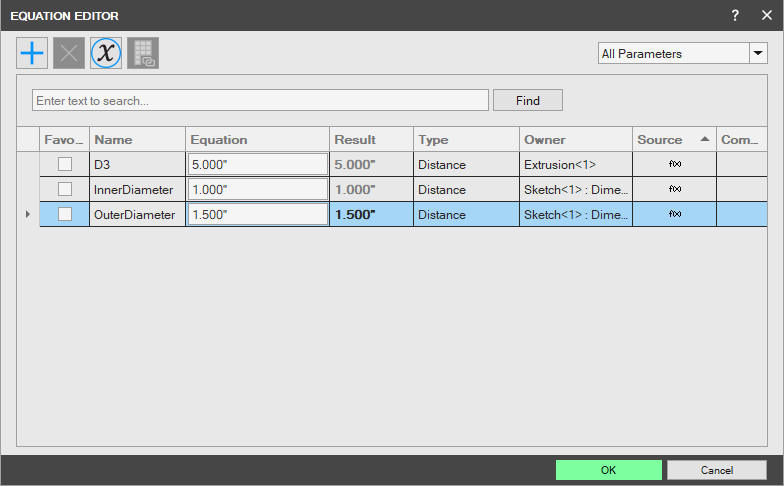

Dział zatytułowany „Utwórz równanie używające jednego wymiaru do sterowania innym”- Utwórz część w postaci rury z wymiarami pokazanymi w „Edytorze równań”.

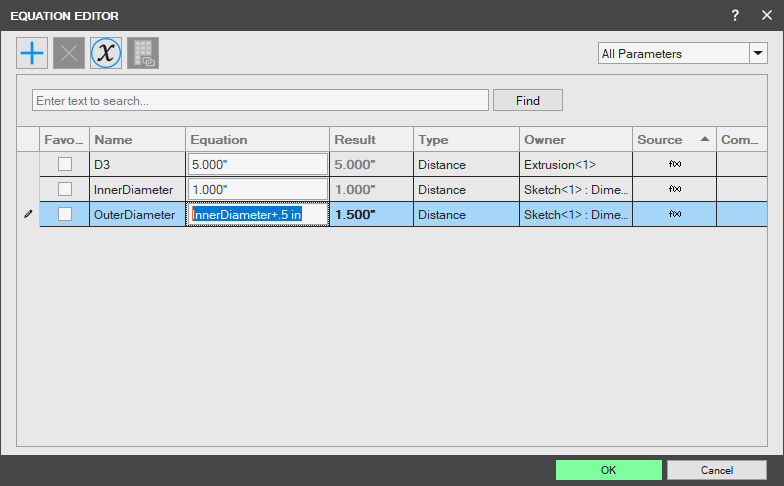

- Kliknij wewnątrz pola „Równanie” (Equation) dla OuterDiameter i wpisz równanie “InnerDiameter+.5”

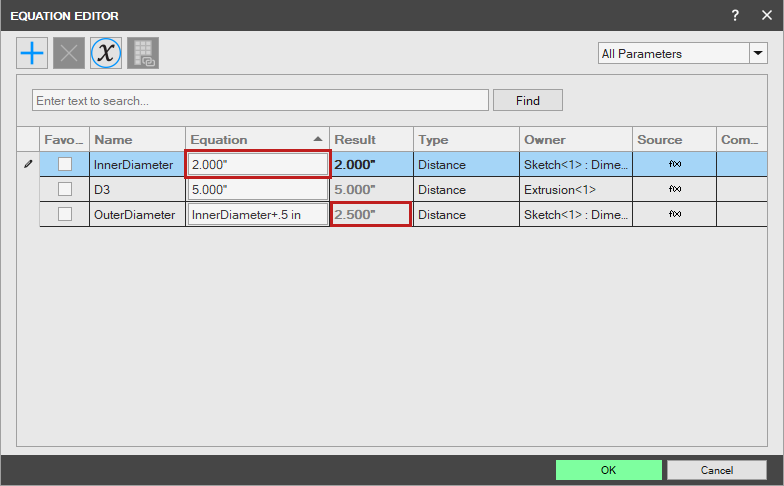

- Zmień wartość InnerDiameter na 2.0” i zobaczysz, że „Wartość” (Result) OuterDiameter zaktualizuje się razem z nią.

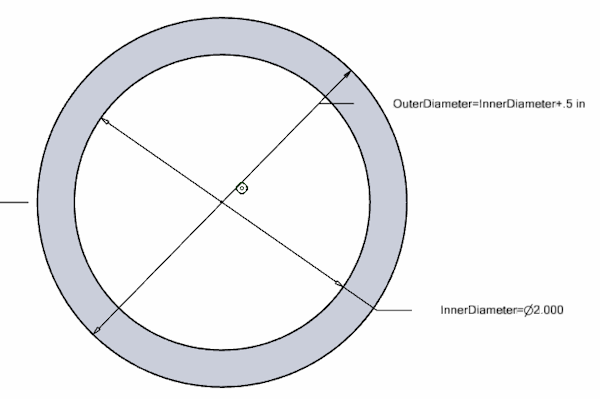

Nazwy wymiarów są wyświetlane przed wartościami wymiarów, jeśli włączona jest opcja „Pokaż równania” (Show Equations).
Oryginał: Linking Dimension Values
