Obróć profile

Rotate Figures

Obracaj profile przez ich przeciąganie lub wymiarowanie:

Obracaj profile za pomocą narzędzia „Obróć profile”:

Można przenosić pojedyncze profile, wiele profili lub wszystkie profile w szkicu.

Jak obracać profile

Kliknij menu rozwijane „Przenieś” (Move) w grupie „Narzędzia szkicu” (Sketch Tools) i spośród dwóch dostępnych poleceń wybierz polecenie „Obróć” (Rotate).

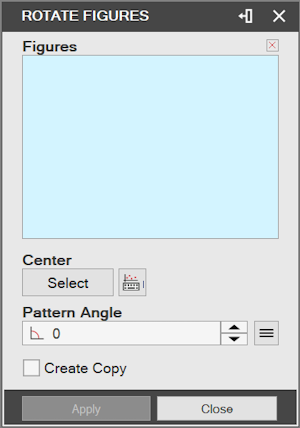

Kliknij pole tekstowe poniżej opcji „Profile” (Figures). Gdy będzie aktywne, zostanie podświetlone na niebiesko.

Zaznacz profil lub profile, które chcesz obrócić.
Kliknij przycisk „Zaznacz” (Select) — gdy jest aktywny, ma kolor niebieski — i wybierz położenie w obszarze roboczym. Położenie zostanie oznaczone małym niebieskim krzyżykiem.

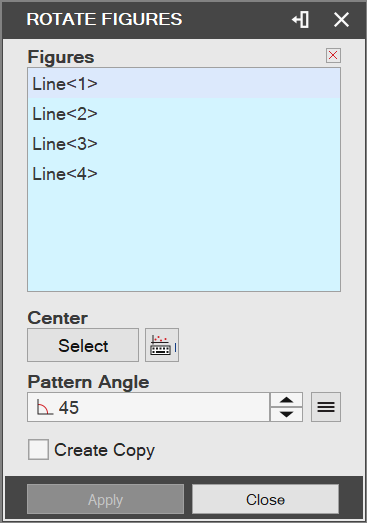

Ustaw wartość w polu „Kąt” (Angle).
Włącz opcję „Kopiuj” (Copy), aby skopiować profile do nowego położenia, a następnie kliknij przycisk „Zatwierdź” (Apply).
Kliknij przycisk „Zamknij” (Close), aby zakończyć przenoszenie.

Jak obrócić szkic do precyzyjnie określonych współrzędnych

Kliknij menu rozwijane „Przenieś” w grupie „Narzędzia szkicu” i spośród dwóch dostępnych poleceń wybierz polecenie „Przenieś”.

Kliknij przycisk strzałki obok pola „Profile”.

Zaznacz profil lub profile, które chcesz obrócić.
Kliknij przycisk „Środek” (Center).

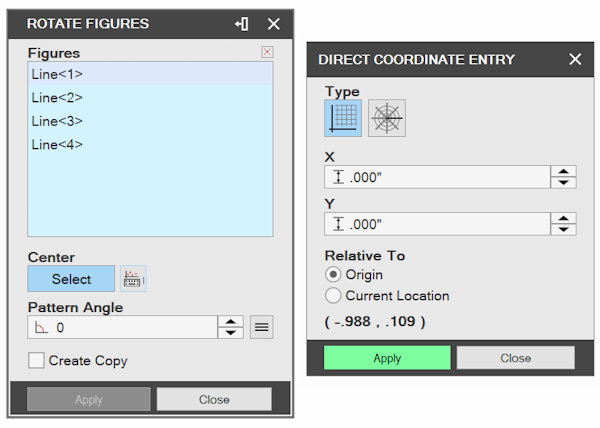

Kliknij przycisk „Określenie układu współrzędnych” (Direct Coordinate Entry).
Kliknij kartę „Ukł. Biegunowy” (Polar) i wprowadź promień oraz kąt żądanych współrzędnych.

Kliknij opcję „Całkowity” (Absolute) lub „Względny” (Relative), aby określić sposób pozycjonowania profili.
Kliknij przycisk „Zatwierdź”.
Kliknij przycisk „Zamknij”, aby zamknąć okno dialogowe „Określenie współrzędnych” (Direct Entry).
W oknie dialogowym „Obróć profile” ustaw wartość w polu „Kąt”.

Włącz opcję „Utwórz kopię” (Create Copy), aby skopiować profile do nowego położenia, a następnie kliknij przycisk „Zatwierdź”.
Kliknij przycisk „Zatwierdź”, aby zaakceptować wszystkie zmiany.
Kliknij przycisk „Zamknij”.
