Ręczny tryb rozstrzelenia

Manual Explode Mode

Widok obszaru roboczego złożenia można rozstrzelić na potrzeby analizy i dokumentacji. Przed utworzeniem widoku rozstrzelonego złożenie musi mieć zdefiniowane relacje. Wstawienie widoku rozstrzelonego wpływa wyłącznie na sposób wyświetlania i nie modyfikuje żadnych relacji ani parametrów. Opcji „Automatyczne rozstrzelenie” (Auto Explode) i „Ręczny tryb rozstrzelenia” (Manual Explode) można używać oddzielnie lub łącznie. W obszarze roboczym złożenia można utworzyć wiele widoków rozstrzelonych. Widoki rozstrzelone można zapisać wraz z projektem, a następnie wykorzystać na rysunkach.

Jak korzystać z ręcznego trybu rozstrzelenia

Wybierz narzędzie „Widok rozstrzelony” (Exploded View) w sekcji „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly). Zostanie wyświetlona karta „Widok rozstrzelony” wraz z odpowiadającymi jej narzędziami.

W „Drzewie projektu” (Design Explorer) zostanie utworzona nowa operacja „Widok rozstrzelony”. Jest ona wyświetlana w kolorze niebieskim, co oznacza, że jest to aktualny widok.

Wybierz narzędzie „Ręczny tryb rozstrzelenia” w sekcji „Widok rozstrzelony” na karcie „Widok rozstrzelony”.

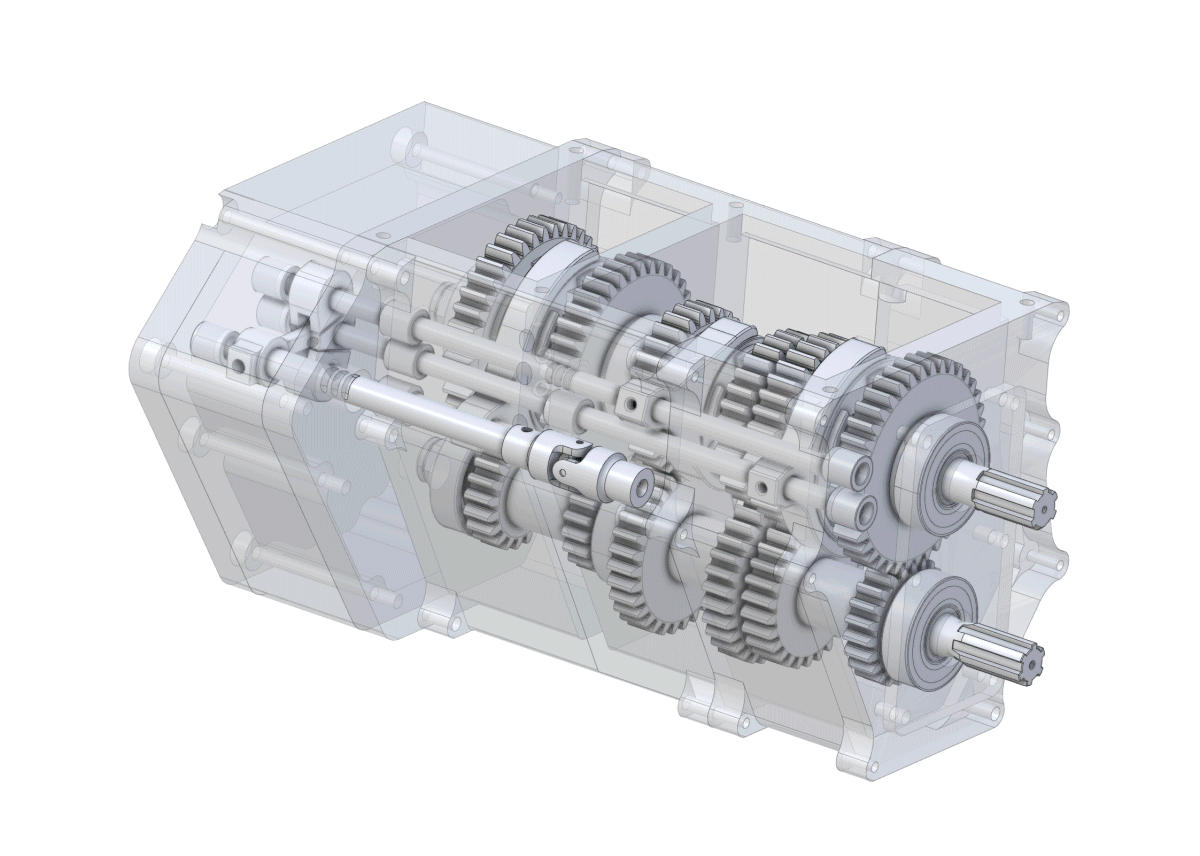

Zaznacz istniejącą część w obszarze roboczym lub kliknij nazwę elementu w „Drzewie projektu”. Zostaną wyświetlone strzałki kierunkowe „Triady” (Triad). Aby przenieść wiele części, podczas ich zaznaczania przytrzymaj klawisz Ctrl na klawiaturze.

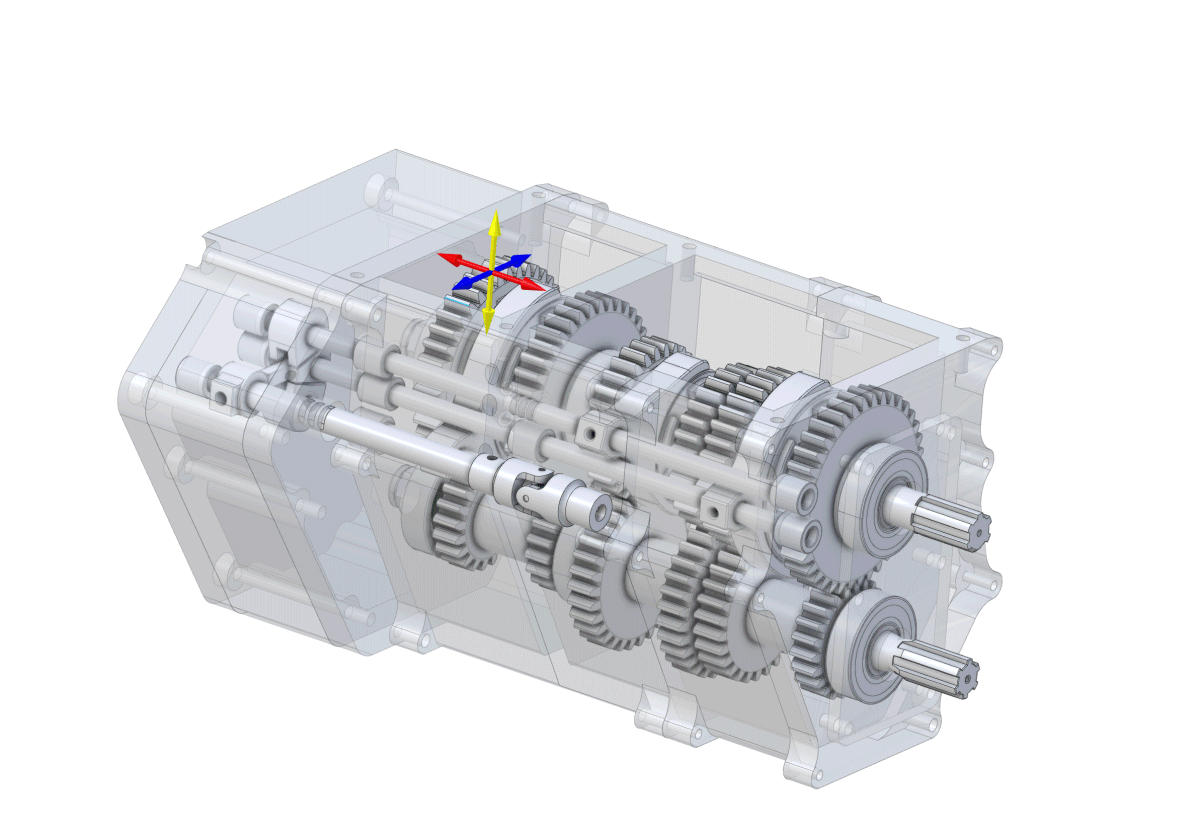

Jedna ze strzałek kierunkowych „Triady” zostanie wyróżniona kolorem żółtym. Oznacza to, że dana oś jest aktywna. Aby uaktywnić inną oś, kliknij ją.

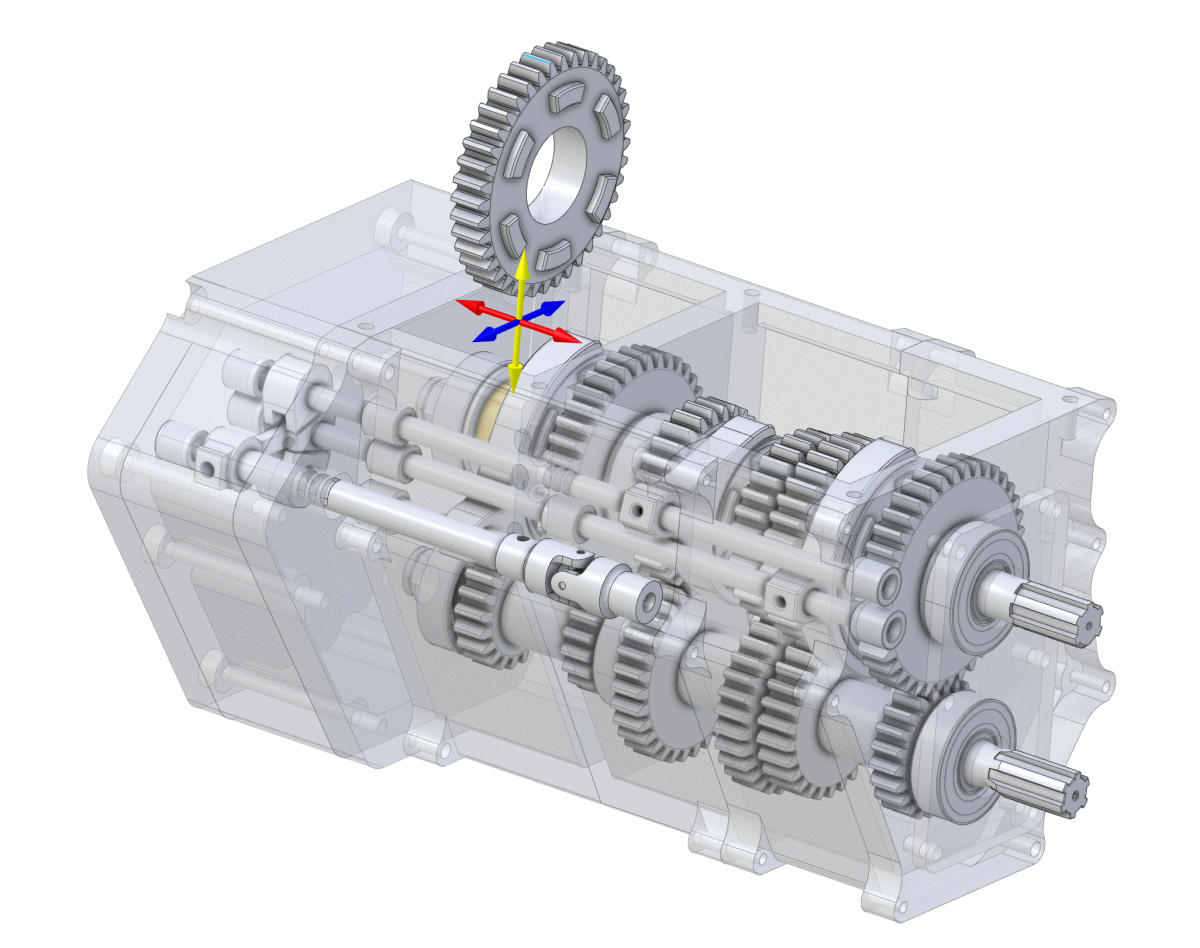

Korzystając ze strzałek kierunkowych, kliknij i przeciągnij, aby przenieść część w żądane miejsce. Podczas przenoszenia części kursor myszy zmieni się w czterokierunkową strzałkę.

Zwolnij przycisk myszy, aby zakończyć ręczne rozstrzelenie.
Użyj narzędzi „Powiększ rozstrzelenie” (Expand) i „Zmniejsz rozstrzelenie” (Contract) w sekcji „Widok rozstrzelony” na karcie „Widok rozstrzelony”, aby zwiększyć lub zmniejszyć odległość rozstrzelenia o ustaloną wartość.
Aby przywrócić część do jej pierwotnego położenia, kliknij ją prawym przyciskiem myszy i wybierz opcję „Przywróć pozycję domyślną” (Restore to Default Position).
Wybierz narzędzie „Wyjście z widoku rozstrzelonego” (Exit Exploded View) w sekcji „Narzędzia złożenia” na karcie „Złożenie”, aby zamknąć „Widok rozstrzelony”. Możesz również kliknąć prawym przyciskiem myszy operację widoku rozstrzelonego w „Drzewie projektu” i wybrać opcję „Wyjście z widoku rozstrzelonego” albo kliknąć prawym przyciskiem myszy w obszarze roboczym i wybrać opcję „Wyjście z widoku rozstrzelonego”.
