Plik archiwum

Package File

Pliki archiwum mogą być używane ze wszystkimi typami plików Alibre Design i umożliwiają zapisanie całego projektu jako jednego przenośnego pliku z rozszerzeniem .AD_PKG. Na karcie „Plik” (File Tab) można utworzyć „Archiwum” (Package) lub użyć polecenia „Przywróć” (Restore), aby otworzyć wcześniej zapisane archiwum.

Tworzenie archiwum

Otwórz plik najwyższego poziomu, który chcesz umieścić w archiwum.
Plik użyty do utworzenia archiwum obejmie wyłącznie pliki znajdujące się „pod nim”. Na przykład archiwum utworzone z pojedynczej części będzie zawierało tylko tę część. Archiwum utworzone ze złożenia będzie zawierało złożenie oraz wszystkie należące do niego części. Archiwum utworzone z rysunku będzie zawierało rysunek, wszystkie użyte w nim modele 3D oraz wszystkie używane „Tabele części” (Bills of Materials). Najpełniejsze archiwum jest zazwyczaj tworzone z „Rysunku 2D” (Drawing) lub „Złożenia” (Assembly).

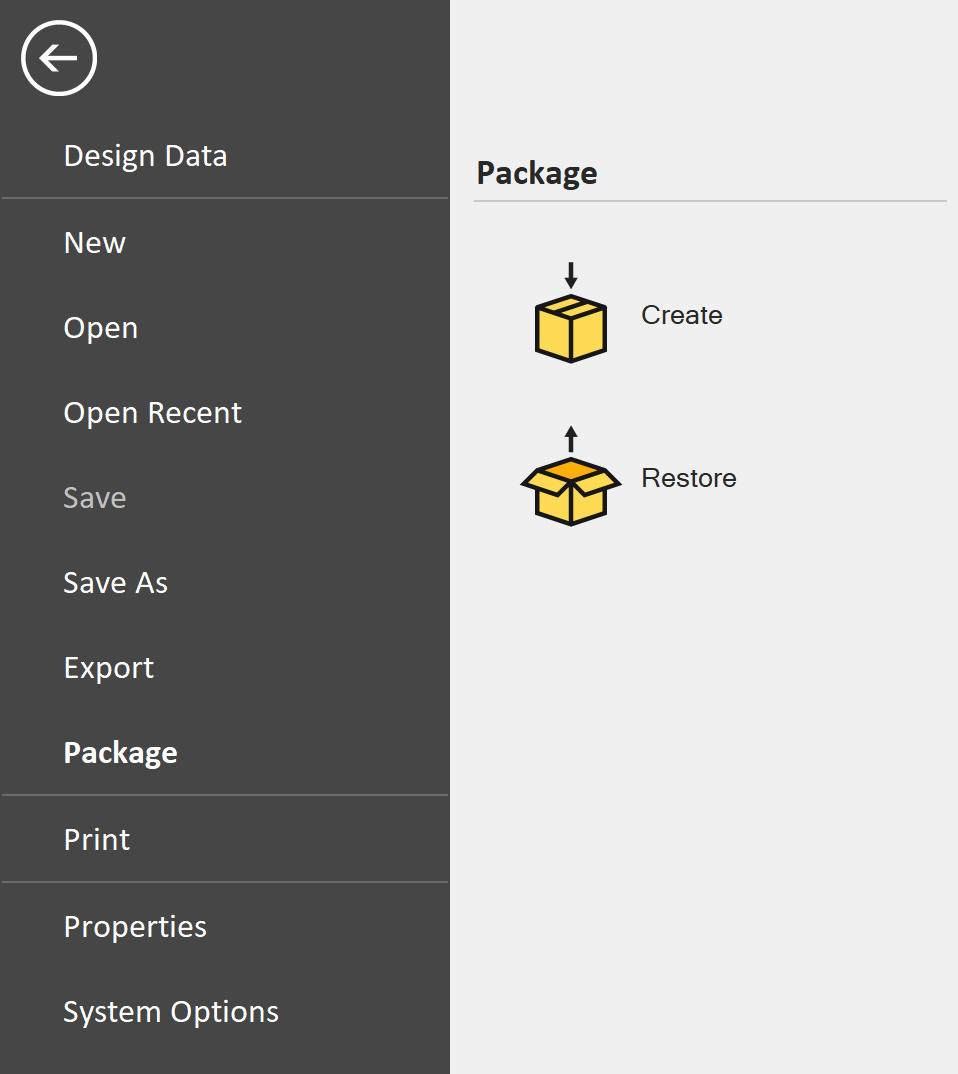

Na karcie „Plik” wybierz kolejno „Archiwum” > „Spakuj” (Create).

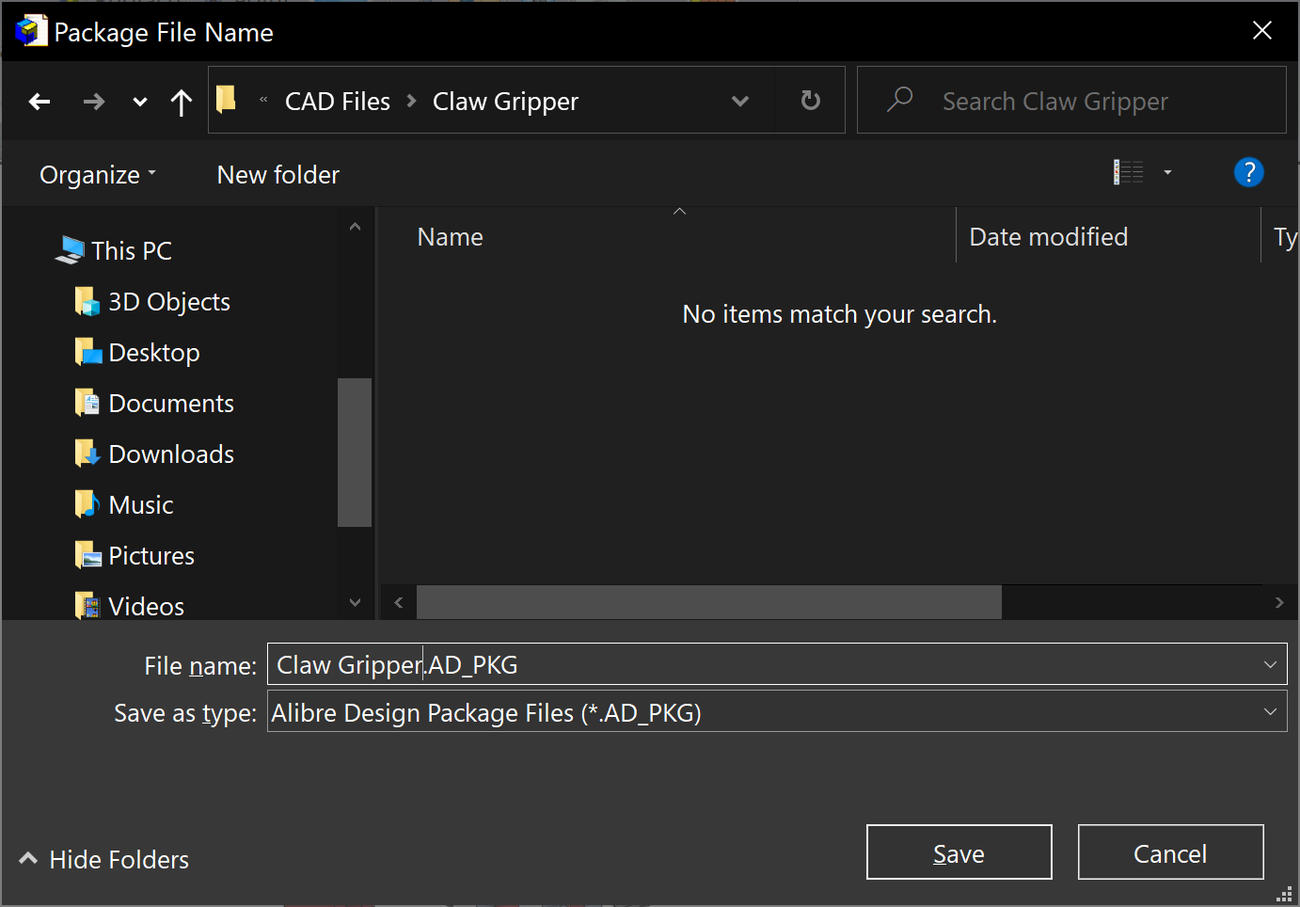

Zostanie otwarte okno dialogowe przedstawione poniżej.
Wprowadź nazwę, pod którą ma zostać zapisane archiwum.
Jeśli plik zapisany w archiwum zawiera dane składowe znajdujące się w różnych folderach, ich hierarchia zostanie zachowana. Dotyczy to również folderów zagnieżdżonych oraz danych znajdujących się na różnych dyskach.
Dane składowe oznaczają części i podzłożenia powiązane z operacjami logicznymi części, złożeniami, rysunkami 2D oraz tabelami części.
Zostanie utworzony nowy plik archiwum.

Te same kroki mają zastosowanie do tworzenia archiwum z plików znajdujących się w „Magazynie Alibre” (Alibre Vault). Jedyna różnica polega na tym, że hierarchia folderów danych składowych zostanie spłaszczona, dzięki czemu wszystkie elementy znajdą się w katalogu głównym archiwum. Jeśli zostaną wykryte duplikaty plików, zostanie utworzony podkatalog o nazwie “duplicates”. Jeśli duplikaty plików będą znajdowały się w katalogu “duplicates”, zostanie utworzony dodatkowy katalog o nazwie “duplicates_2” (i kolejne w razie potrzeby), aby pomieścić wszystkie duplikaty plików.

Rozpakowywanie archiwum

Po spakowaniu pliku do jego otwarcia służy polecenie „Przywróć”.

Aby rozpakować archiwum, zastosuj jedną z następujących metod:
W „Oknie Głównym” (Home Window) przejdź na kartę „Narzędzia” (Utilities Tab) i wybierz polecenie „Rozpakuj archiwum” (Restore Package).
W dowolnym obszarze roboczym przejdź na kartę „Plik” i wybierz kolejno „Archiwum” > „Przywróć”.
W Windows kliknij dwukrotnie plik AD_PKG.
Przeciągnij plik AD_PKG i upuść go w Oknie Głównym Alibre Design.

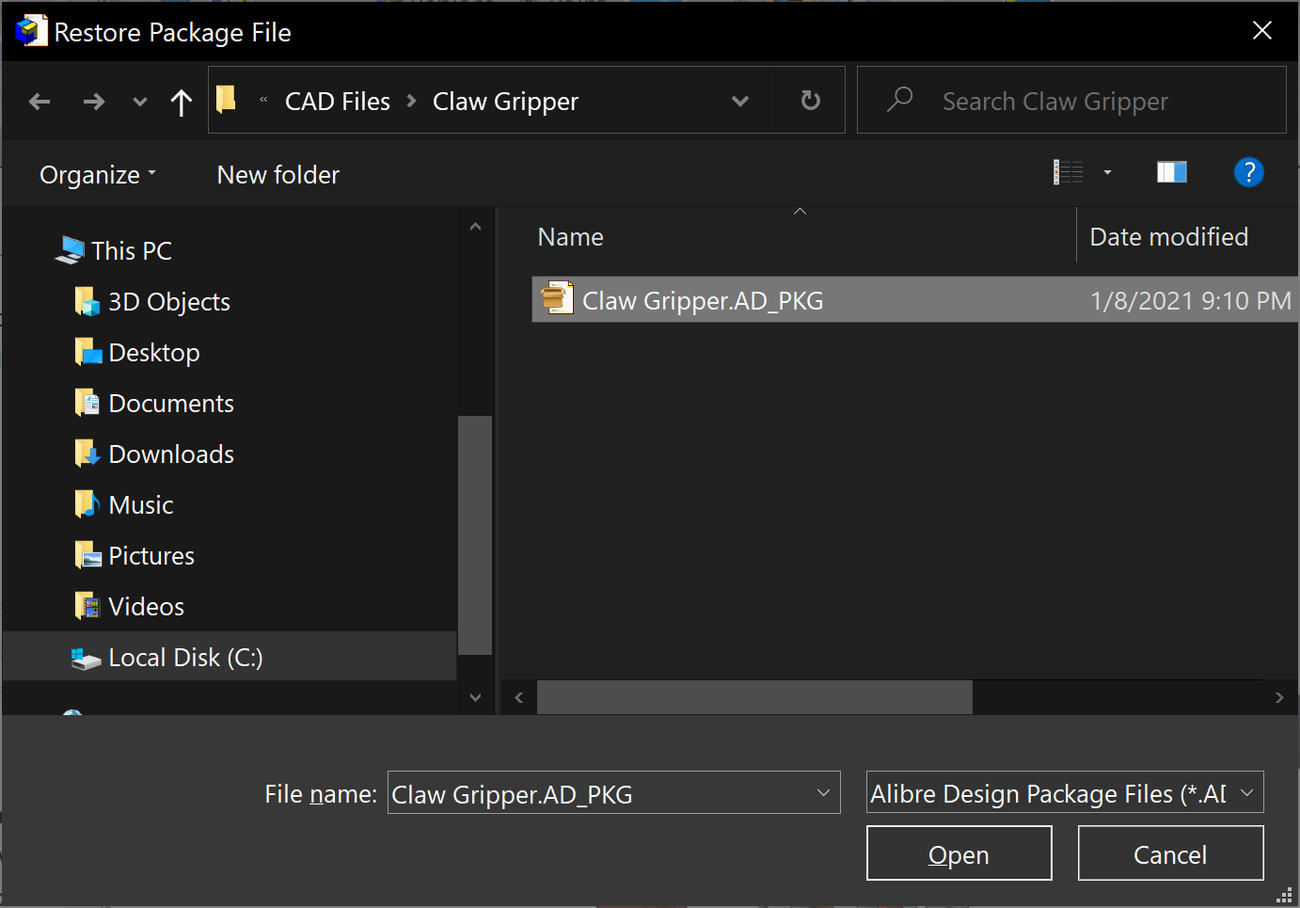

Zastosowanie dowolnej z powyższych metod spowoduje otwarcie okna dialogowego przedstawionego poniżej.

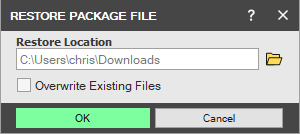

Zaznacz plik archiwum, który chcesz rozpakować, i kliknij przycisk „Otwórz” (Open). Zostanie wyświetlone okno dialogowe „Rozpakuj plik archiwum” (Restore Package File).
Kliknij, jeśli chcesz rozpakować pliki do innej lokalizacji.
Domyślną lokalizacją rozpakowywania jest lokalizacja pliku archiwum.
Jeśli archiwum znajduje się w magazynie, jako lokalizacja rozpakowywania zostanie wskazany wspólny folder dokumentów, ponieważ archiwów nie można rozpakowywać do magazynu.
Jeśli wybrano lokalizację domyślną, a oryginalne pliki nadal istnieją, należy zaznaczyć opcję „Nadpisz istniejące pliki” (Overwrite Existing Files). Jeśli ta opcja nie zostanie zaznaczona, podczas rozpakowywania zostanie wyświetlony komunikat o błędzie, a proces nie będzie kontynuowany.
Kliknij przycisk „OK”, aby rozpakować pliki.

Rozpakowywanie archiwów do magazynu jest niedozwolone. W przypadku próby rozpakowania archiwum do magazynu zostanie wyświetlony komunikat ostrzegawczy, a przycisk „OK” w oknie dialogowym „Przywróć” będzie wyłączony.

Dodatkowe uwagi dotyczące długości ścieżki pliku podczas tworzenia i rozpakowywania plików archiwum

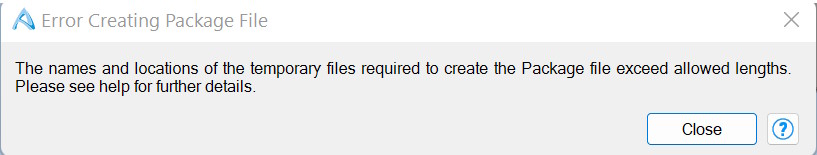

Podczas tworzenia pliku archiwum i zapisywania go w lokalizacji, której ścieżka przekracza maksymalną liczbę znaków, zostanie wyświetlony komunikat o błędzie uniemożliwiającym zapisanie pliku.

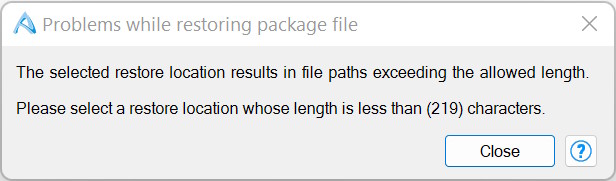

Podobnie podczas rozpakowywania pliku archiwum do lokalizacji, której ścieżka przekracza maksymalną liczbę znaków, zostanie wyświetlony komunikat o błędzie uniemożliwiającym rozpakowanie archiwum.

W obu przypadkach można wybrać krótszą ścieżkę pliku, w której plik archiwum zostanie zapisany lub rozpakowany.
