Chropowatość powierzchni

Surface Finish

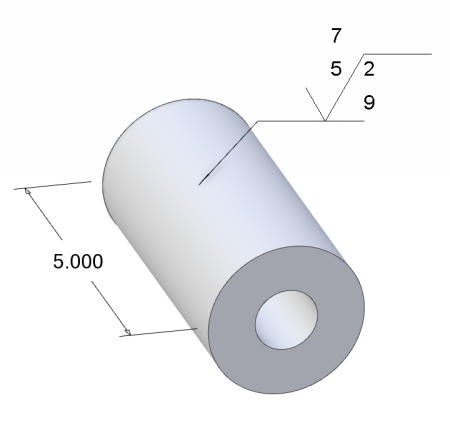

Adnotacje „Chropowatość powierzchni” (Surface Finish Annotation) można dołączać do ścian modeli, ale nie do wierzchołków ani krawędzi w obszarach roboczych części i złożenia. Na rysunkach adnotacje można dołączać do dowolnego widoku lub arkusza, a także do każdej rzutowanej krawędzi modelu.

Jak wstawiać adnotacje „Chropowatość powierzchni”

Wybierz opcję „Chropowatość powierzchni” w grupie „Adnotacje” (Annotations) na karcie „Zarządzanie rysunkiem” (Drawing Management).

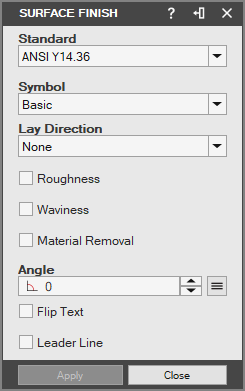

Zostanie wyświetlone okno dialogowe „Chropowatość powierzchni”.

Wybierz „Norma” (Standard) dla symbolu. Alibre Design obsługuje normy ANSI Y14.36, ISO 1302 oraz symbole JIS. Podgląd adnotacji chropowatości powierzchni będzie przedstawiał wybrany typ normy.
Z listy rozwijanej „Symbol” (Symbol:) wybierz typ symbolu, który chcesz utworzyć.
Jeśli chcesz określić kierunek śladów obróbki, kliknij listę rozwijaną „Kierunek śladów obróbki” (Lay direction:) i wybierz opcję.
Jeśli wybrano opcję „Chropowatość” (Roughness), wprowadź wartości w polach „Maksimum” (Maximum), „Minimalny” (Minimum), „Odstęp” (Spacing) i „Próbkowanie” (Sampling).
Ustaw wartości w polach „Falistość” (Waviness:) i „Odstęp” w sekcji „Falistość (wysokości od wierzchołka do doliny)”.
Wprowadź wartość w polu „Naddatek na usunięcie materiału” (Allowance of Material Removal). Określa ona ilość materiału przeznaczoną do usunięcia za pomocą wybranej metody obróbki.
W razie potrzeby ustaw wartość w polu „Lico lub punkt” (Face or Point:).
Ustaw „Kąt obrotu” (Rotation Angle), aby zmienić kąt wyświetlania symbolu. Włączenie opcji „Odwróć tekst” (Flip Text) spowoduje obrócenie tekstu symbolu o 180 stopni.

Opcja „Odwróć tekst” zostanie automatycznie włączona, jeśli wartość kąta przekracza 90 stopni. W takiej sytuacji nadal można ją wyłączyć.

Zaznacz pole wyboru „Linia odniesienia” (Leader Line), aby włączyć linię odniesienia.
Jeśli opcja „Linia odniesienia” jest włączona, za pomocą opcji „Zagnij” (Bent) i „Strzałka” (Arrow) można zmienić sposób wyświetlania linii odniesienia.
Jeśli opcja „Linia odniesienia” została włączona, za pomocą opcji „Utwierdzenie” (Smart Anchor) można zmienić sposób pozycjonowania linii odniesienia. Opcja ta automatycznie dostosuje położenie tekstu po zmianie położenia linii odniesienia. Włączenie opcji „Utwierdzenie” zastąpi każdy wybrany typ strzałki.
Jeśli opcja „Utwierdzenie” jest wyłączona, położenie linii odniesienia można ustawić ręcznie za pomocą listy rozwijanej „Pozycja” (Position:).
Obok kursora myszy w obszarze roboczym rysunku zostanie wyświetlony podgląd adnotacji chropowatości powierzchni. Przesuń kursor myszy w żądane miejsce i kliknij, aby umieścić adnotację.

Jeśli adnotacja zostanie wstawiona do rysunku, gdy aktywny jest widok, zostanie dołączona do tego widoku. Jeśli adnotacja zostanie wstawiona, gdy aktywny jest arkusz, zostanie dołączona do tego arkusza.

Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować położenie adnotacji. Okno dialogowe „Chropowatość powierzchni” pozostanie otwarte, jeśli chcesz utworzyć i umieścić kolejne adnotacje.

Przed kliknięciem przycisku „Zatwierdź” można zmienić położenie tekstu, dopóki ma on jasnoniebieski kolor. W tym celu kliknij lewym przyciskiem myszy linię odniesienia lub tekst, przesuń kursor myszy w żądane miejsce i kliknij, aby zmienić położenie wybranego elementu.

Jak kopiować i wklejać adnotacje „Chropowatość powierzchni”

Kliknij adnotację „Chropowatość powierzchni”, aby ją zaznaczyć. Naciśnij i przytrzymaj klawisz Shift na klawiaturze, aby zaznaczyć wiele adnotacji.
Kliknij prawym przyciskiem myszy i wybierz opcję „Kopiuj” (Copy) lub przejdź do „Edycja” (Edit) > „Kopiuj”.
Przesuń kursor myszy w żądane miejsce i użyj skrótu klawiszowego CTRL + V, aby wkleić adnotacje, lub przejdź do „Edycja” > „Wklej” (Paste).

Adnotacje „Chropowatość powierzchni” można wkleić do arkusza, z którego zostały skopiowane, lub do innych arkuszy w pliku rysunku.
