Relacje współliniowości

Collinear Constraints

Relacje współliniowości można stosować wyłącznie do linii poziomych i pionowych. Profile można wiązać podczas ich szkicowania lub po ich umieszczeniu.

Jak ręcznie utworzyć relację współliniowości

Wybierz narzędzie „Relacja współliniowości” (Collinear Constraint) z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć klawisze Alt i przejść na pasku narzędzi do „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Współliniowość” (Collinear). Upewnij się, że istnieją co najmniej dwie linie.

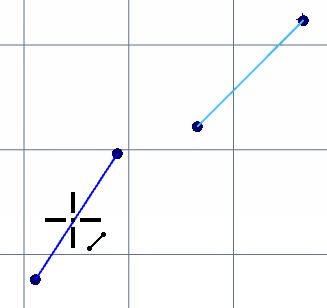

Zaznacz linię.

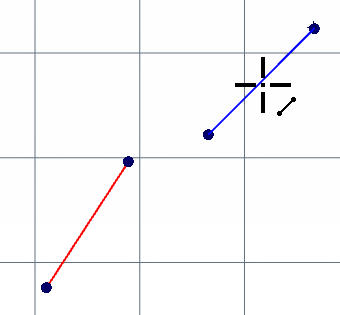

Zaznacz drugą linię, aby powiązać ją z wcześniej zaznaczoną linią.

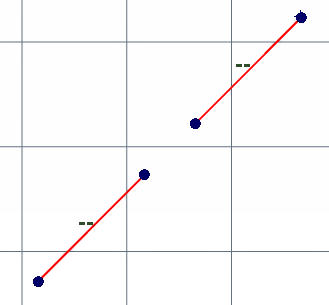

Kliknij jeszcze raz, aby zakończyć tworzenie linii z relacją współliniowości między pierwszą a drugą zaznaczoną linią.

Jak automatycznie utworzyć relację współliniowości

Wybierz narzędzie „Linia” (Line) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D”. Upewnij się, że w obszarze roboczym istnieje już linia.
Zaznacz linię, aby utworzyć na niej punkt początkowy nowej linii.

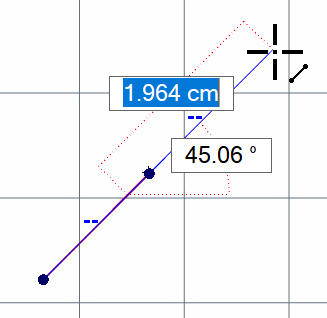

Przenieś kursor myszy do punktu końcowego linii. Zwróć uwagę, że jeśli linia jest współliniowa, będą widoczne symbole relacji współliniowości.

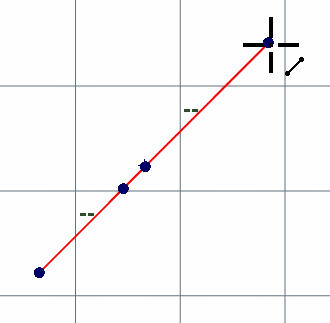

Kliknij, aby umieścić linię współliniowo względem pierwszej linii.
