Ustawianie metody rzutowania

Set a Projection Method

Alibre Design obsługuje zarówno europejską (First Angle), jak i amerykańską (Third Angle) metodę rzutowania. To ustawienie ma wpływ na widoki tworzone na podstawie istniejącego widoku, nazywane również widokami zależnymi. Podczas tworzenia każdego arkusza ustawienie jest dziedziczone z szablonu rysunku, ale można je zmienić ręcznie.

Jak ustawić metodę rzutowania

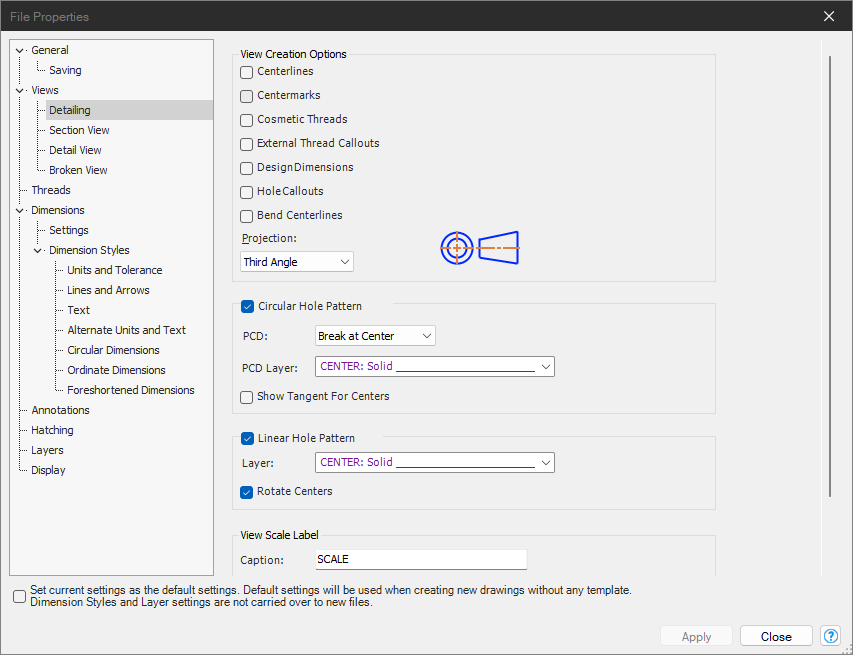

Kliknij kartę „Plik” (File), a następnie przejdź do „Właściwości rysunku” (Drawing Properties). Zostanie wyświetlone okno dialogowe „Właściwości pliku” (File Properties).
W opcjach „Widoki” (Views) wybierz podsekcję „Rzuty” (Detailing). Kliknij menu rozwijane „Perspektywa” (Projection) i wybierz opcję „europejskie” lub „amerykańskie”.

Kliknij przycisk „Zatwierdź” (Apply), aby zastosować zmiany.
W razie potrzeby wprowadź dalsze zmiany lub kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Właściwości pliku”.

Oryginał: Set a Projection Method
