Przyciąganie biegunowe

Polar Snapping

Oprócz przyciągania do siatki i automatycznego rozpoznawania wiązań Alibre Design oferuje przyciąganie biegunowe, które może przyspieszyć tworzenie szkiców i zwiększyć ich dokładność. Przyciąganie biegunowe umożliwia tworzenie odcinków pod kątami o określonym skoku, ale działa tylko wtedy, gdy aktywne jest wymiarowanie w czasie rzeczywistym.

Wymiarowanie w czasie rzeczywistym jest domyślnie aktywne.

Jak zmienić ustawienia przyciągania biegunowego

Dział zatytułowany „Jak zmienić ustawienia przyciągania biegunowego”

  • Przejdź do „Trybu szkicu” (Sketch Mode).

  • W menu wybierz „Szkic” (Sketch) > „Ustawienia relacji” (Snap and Constraint Settings…).

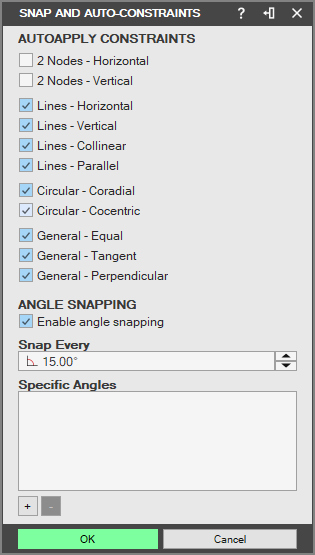

  • Zostanie wyświetlone okno dialogowe „Przyciąganie i Auto-Relacje” (Snap and Auto-Constraints).

  • Opcja „Włącz przyciąganie kursora do kąta” (Enable angle snapping) włącza lub wyłącza przyciąganie biegunowe. Skok kąta przyciągania ustawisz za pomocą opcji „Przyciągaj co” (Snap every).

  • Wybierz elementy szkicu, do których mają być dodawane wiązania przy użyciu przyciągania biegunowego.

  • Kliknij przycisk „OK” (OK).

Oryginał: Polar Snapping
