Relacja utwierdzenia

Anchor Constraint

Relacja utwierdzenia ustala część w złożeniu w jej aktualnym położeniu. Po utwierdzeniu części jej położenie zostaje ustalone i nie można jej przesuwać. Można utwierdzić jedną część lub wiele części. W przeciwieństwie do innych relacji utwierdzenia nie stosuje się za pomocą okna „Nowa relacja złożenia” (Constraint).

Nie można utworzyć relacji między dwiema częściami, jeśli obie są utwierdzone. Relacje można zastosować, ale będą wyświetlane kursywą i nie zostaną rozwiązane, dopóki co najmniej jeden z dwóch elementów nie zostanie odtwierdzony.

Jak utworzyć relację utwierdzenia

Otwórz złożenie zawierające co najmniej jedną część i zaznacz krawędź lub ścianę części albo zaznacz część w „Drzewie projektu” (Design Explorer).
Wybierz narzędzie „Utwierdź część” (Anchor) w grupie „Relacje” (Constrain) na karcie „Złożenie” (Assembly).

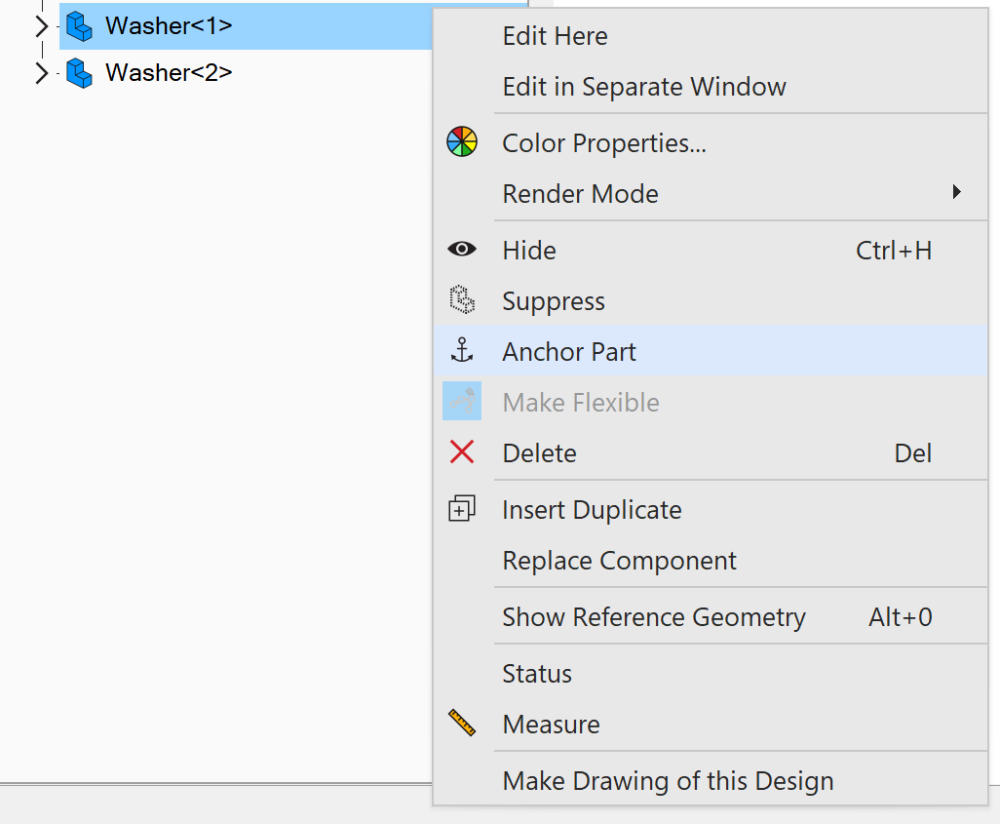

Wybrana część zostanie utwierdzona. Możesz również kliknąć prawym przyciskiem myszy element w „Drzewie projektu” lub bezpośrednio w obszarze roboczym, a następnie wybrać narzędzie „Utwierdź część”.

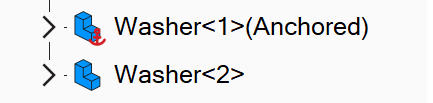

Część lub części zostaną utwierdzone w obszarze roboczym, a obok części w „Drzewie projektu” pojawi się ikona kotwicy.

Aby usunąć relację utwierdzenia z części, kliknij prawym przyciskiem myszy utwierdzoną część w „Drzewie projektu” lub bezpośrednio w obszarze roboczym, a następnie ponownie wybierz narzędzie „Utwierdź część”.

Oryginał: Anchor Constraint
