Wstawianie symboli

Insert Symbols

Jak wstawić symbol

Wybierz opcję „Notatka” (Note) z grupy „Adnotacje” (Annotations) na karcie „Zarządzanie rysunkiem” (Drawing Management).
Kliknij „Symbole” (Symbols), aby dodać symbol.
Wybierz symbol, który chcesz wstawić do pola „Notatka”. Symbol pojawi się w polu „Notatka” w ostatnim położeniu kursora. Możesz zmienić położenie kursora i kontynuować wstawianie symboli.

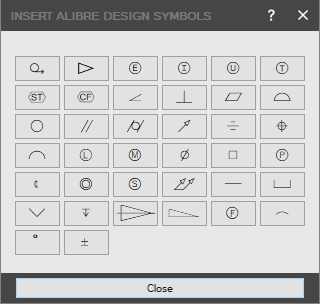

Po zakończeniu wstawiania symboli kliknij „Zamknij” (Close). Okno dialogowe „Wstaw symbole Alibre Design” (Insert Alibre Design Symbols) zostanie również automatycznie zamknięte po zamknięciu okna dialogowego „Notatka”.

„Długość rozwinięcia” (Flattened Length)	„Przemieszczenie” (Translation)	„Wymaganie obwiedni” (Envelope Requirement)	„Niezależność” (Independency)	„Nierównomiernie rozmieszczony profil” (Unequally Disposed Profile)	„Płaszczyzna styczna” (Tangent Plane)

„Statystyczna tolerancja” (Statistical Tolerance)	„Operacja ciągła” (Continuous Feature)	„Pochylenie” (Angularity)	„Prostopadłość” (Perpendicularity)	„Płaskość” (Flatness)	„Profil powierzchni” (Profile of a Surface)

„Okrąg” (Circle)	„Równoległość” (Parallelism)	„Walcowość” (Cylindricity)	„Bicie poprzeczne/wzdłużne” (Circular Runout)	„Symetria” (Symmetry)	„Pozycja” (Position)

„Profil linii” (Profile of a line)	„Warunek minimum materiału” (Least Material Condition)	„Warunek maksimum materiału” (Maximum Material Condition)	„Średnica” (Diameter)	„Kwadrat” (Square)	„Zewnętrzne pole tolerancji” (Projected Tolerance Zone)

„Linia środkowa” (Centerline)	„Współosiowość” (Concentricity)	„Niezależnie od wymiaru elementu” (Regardless of feature size)	„Bicie promieniowe/osiowe całkowite” (Total Runout)	„Prostoliniowość” (Straightness)	„Pogłębienie walcowe” (Counterbore)

„Pogłębienie stożkowe” (Countersink)	„Głębokość/głęboko” (Depth/Deep)	„Stożkowa zbieżność” (Conical Taper)	„Nachylenie” (Slope)	„Warunek stanu swobodnego” (Free State Variation)	„Długość łuku” (Arc Length)

| „Stopień” (Degree) | „Plus/minus” (Plus/Minus) | | | | | — | — | — |
