Krzywe spline

Splines

Można wykonać dwa różne typy operacji na krzywych spline:

Tworzenie krzywych spline
Wstawianie punktów do istniejących krzywych spline

Jak utworzyć krzywą NURBS przez interpolację

Aby użyć tej metody, najpierw wskaż zestaw punktów w obszarze roboczym, które zdefiniują krzywą spline. Następnie na podstawie zaznaczonych punktów zostanie interpolowana krzywa.

Wybierz narzędzie „Krzywa spline” (Spline) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 3D” (3D Sketching).

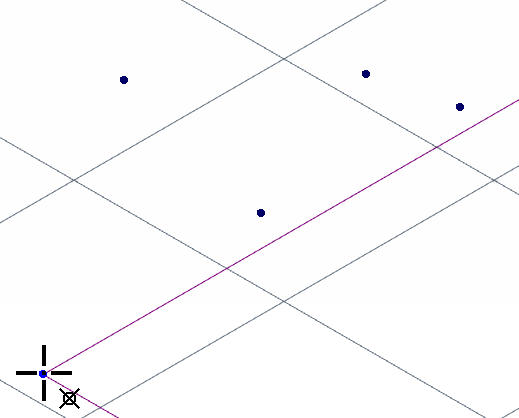

Kliknij punkt, aby rozpocząć tworzenie krzywej spline.

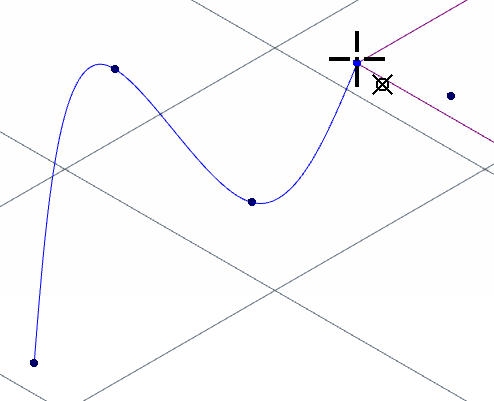

Klikaj kolejne punkty, aby utworzyć krzywą spline. Podgląd krzywej spline będzie wyświetlany w postaci niebieskiej linii.

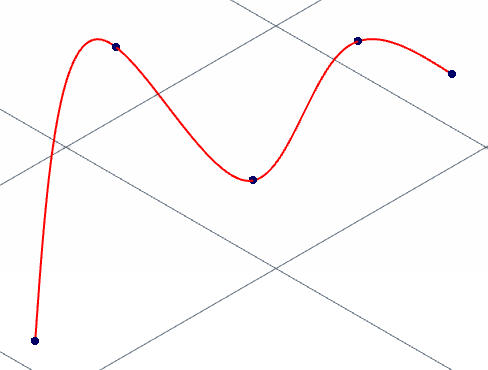

Kliknij dwukrotnie ostatni punkt, aby zakończyć tworzenie krzywej spline.

Jak edytować krzywą spline

Wybierz narzędzie „Zaznacz” (Select) na karcie „Szkicowanie 3D”.

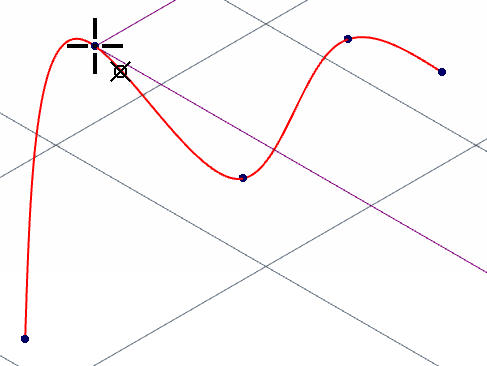

Kliknij punkt na krzywej spline.

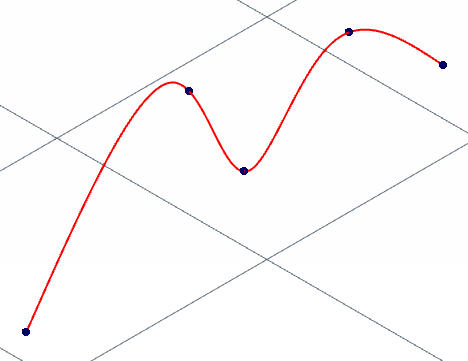

Nie zwalniając przycisku myszy, przeciągnij punkt w nowe położenie. Zwolnij przycisk myszy, aby zaakceptować położenie punktu.

Jak wstawić punkt do krzywej spline

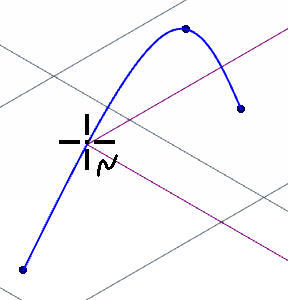

Wybierz narzędzie „Wstaw punkty na krzywą” (Insert Node into Spline) z grupy „Elementy szkicu” na karcie „Szkicowanie 3D”.
Kliknij wybrane miejsce na krzywej spline.

Punkt zostanie wstawiony, a krzywa spline zostanie ponownie obliczona. Możesz wstawić dowolną liczbę dodatkowych punktów.
Zaznacz nowy punkt, a następnie kliknij go i przeciągnij, aby dostosować krzywą spline.

Oryginał: Splines
