Wstawianie osi odsuniętej i równoległej do krawędzi lub osi

Inserting an Axis Offset and Parallel to an Edge or Axis

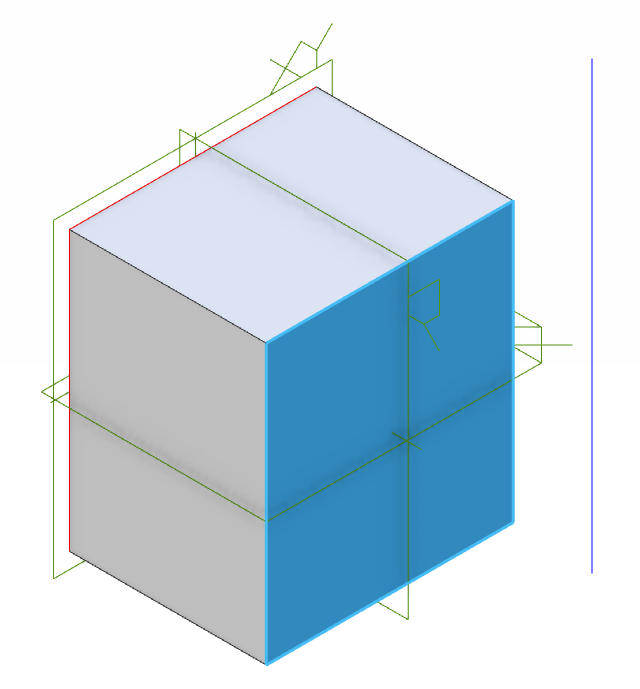

Oś można wstawić przy użyciu istniejącej krawędzi lub osi oraz płaskiej ściany albo ściany odniesienia. W tym przykładzie pokazano oś wstawioną z odsunięciem i równolegle do istniejącej krawędzi i ściany.

Jak wstawić oś odsuniętą i równoległą do krawędzi lub osi

Wybierz polecenie „Wstaw oś” (Insert Reference Axis) z grupy „Geometria odniesienia” (Reference) na karcie „Modelowanie części” (Part Modeling tab).
Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij krawędź lub oś w obszarze roboczym oraz płaszczyznę odniesienia albo płaską ścianę. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. W obszarze roboczym zostanie wyświetlony podgląd osi.

Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).

Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewie projektu” (Design Explorer).
Kliknij przycisk „Zamknij” (Close).
