Pomiar od środka otworu do wierzchołka

Measure a Hole Center to a Vertex

Narzędzie „Narzędzia pomiaru” (Measure) umożliwia zmierzenie odległości od środka otworu do wierzchołka.

Jak zmierzyć odległość od środka otworu do wierzchołka

Należy użyć „Obszaru roboczego” (Workspace) „Część” (Part), „Złożenie” (Assembly) lub „Rysunek 2D” (Drawing). W tym przykładzie zostanie użyty model trójwymiarowy.

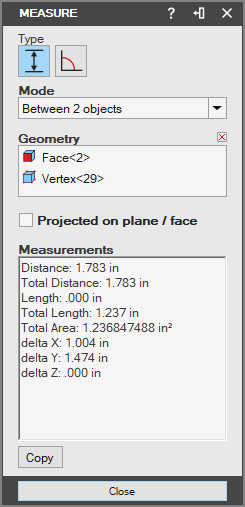

• Wybierz narzędzie „Narzędzia pomiaru” w grupie „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru” (Measure Tool).

• Wybierz opcję „Liniowy” (Linear) w polu „Typ” (Type) oraz opcję „Pomiędzy 2 obiektami” (Between 2 Objects) w polu „Tryb” (Mode).

• Zaznacz ścianę pierwszego otworu.

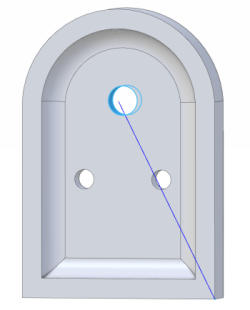

• Zaznacz wierzchołek. Zostanie wyświetlona pomarańczowa linia wskazująca odległość między nimi.

• Wynik pomiaru zostanie wyświetlony w polu „Pomiary” (Measurements).

---

Oryginał: Measure a Hole Center to a Vertex
