Skrócona linia wymiarowa

Foreshortened Dimensions

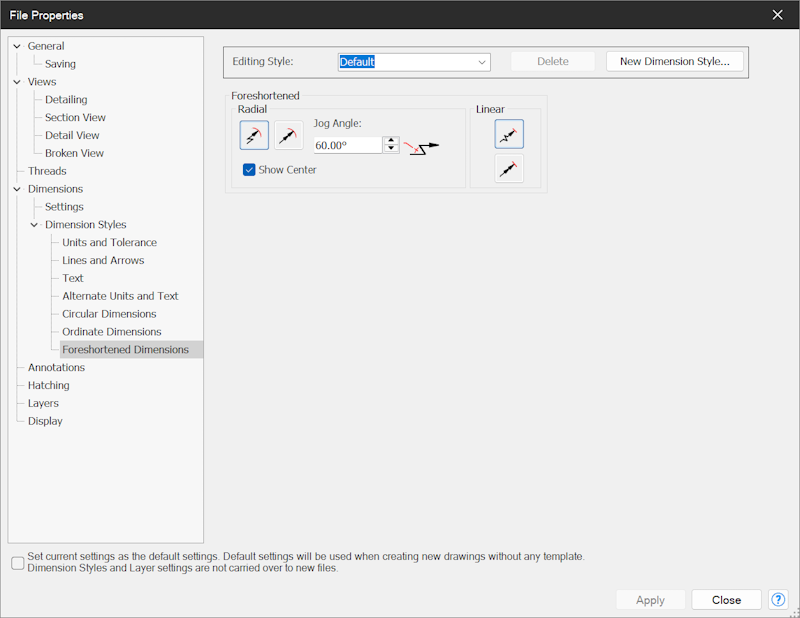

UWAGA: Dostęp do tych opcji jest możliwy tylko w oknie roboczym rysunku (Drawing).

Edytowany styl

Opcje „Edytowany styl” (Editing Style) służą do ustawienia edytowanego stylu spośród istniejących stylów; można też utworzyć nowy styl.
Opcja „Usuń” (Delete) usuwa aktualnie ustawiony edytowany styl; nie można jednak usunąć stylu domyślnego.
Opcja „Nowy styl wymiarowania” (New Dimension Style)… otwiera okno „Nowy styl wymiarowania”, w którym można tworzyć nowe style lub kopiować je z istniejących stylów.

Opcja „Promieniowa” (Radial) wybiera typ strzałki wyświetlanej dla wymiaru promieniowego: z załamaniem (jog) lub podwójną strzałkę.
Opcja „Kąt załamania” (Jog Angle): ustawia kąt w stopniach, pod jakim wyświetlane jest załamanie
Opcja „Pokaż środek” (Show Center) włącza lub wyłącza wyświetlanie pozornego środka łuku za pomocą znaku plus.
Opcja „Liniowy” (Linear) wybiera typ strzałki wyświetlanej dla wymiaru liniowego: z załamaniem lub podwójną strzałkę.
