Lista składników złożenia lub rysunku 2D
Listing Constituents of an Assembly or 2D Drawing
Dane o składnikach dotyczą części i podzespołów powiązanych z operacjami logicznymi na częściach, złożeniami, rysunkami 2D i „Tabelą części” (Bill of Materials).
Jak wyświetlić składniki

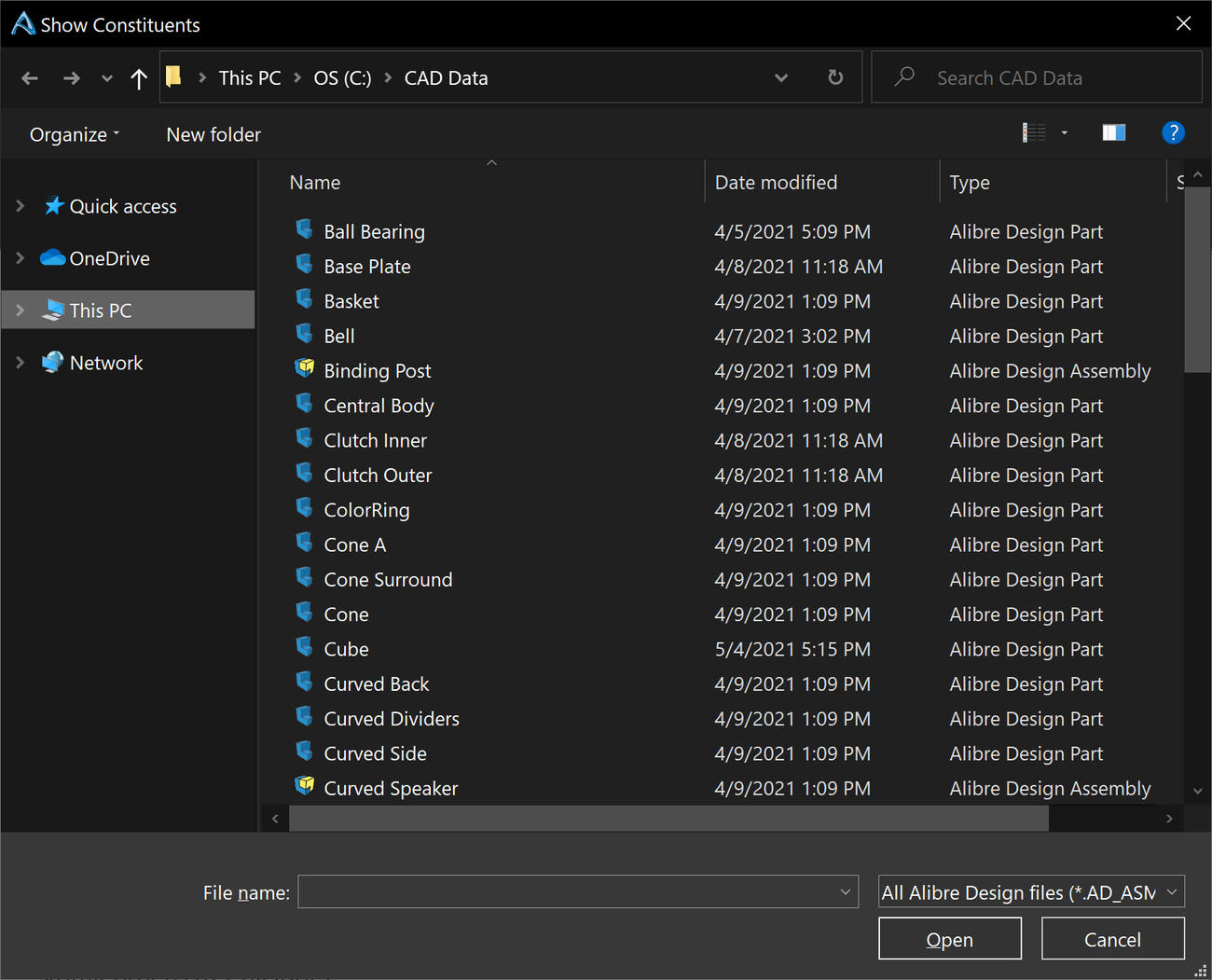

Dział zatytułowany „Jak wyświetlić składniki”- Wybierz polecenie „Pokaż składniki” (Show Constituents) na karcie „Narzędzia” (Utilities) w „Okno Główne” (Home Window) programu Alibre Design. Zostanie wyświetlone okno dialogowe „Pokaż składniki”.
Możesz też kliknąć złożenie prawym przyciskiem myszy w Eksploratorze plików Windows i wybrać opcję „Składniki” (Constituents).

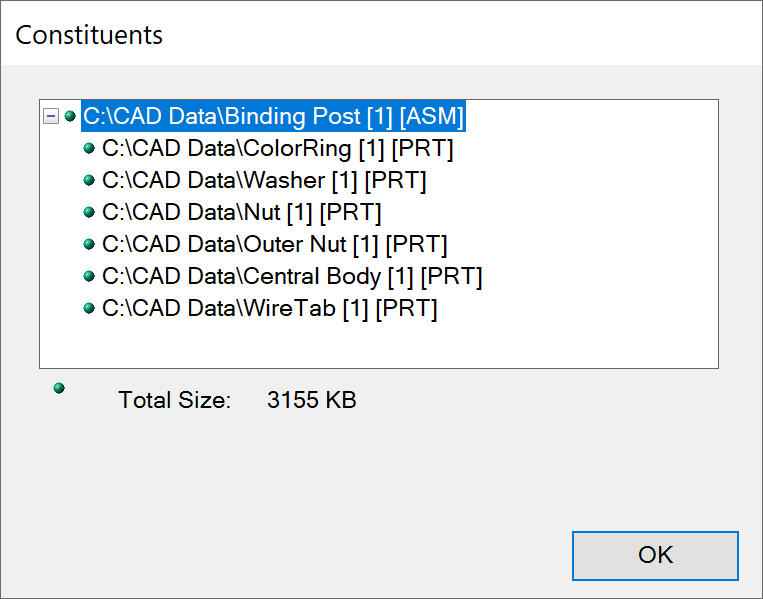

- Wybierz złożenie i kliknij przycisk „Otwórz” (Open). Zostanie wyświetlone okno dialogowe „Składniki” z wszystkimi plikami powiązanymi z pierwotnie wybraną częścią.
- Kliknij przycisk „OK”, aby zamknąć okno dialogowe „Składniki”.
