Widok do płaszczyzny
Orient to Plane
Możesz wybrać płaski obiekt, taki jak płaszczyzna lub płaska ściana, i zmienić orientację widoku tak, aby patrzeć na niego prostopadle.
Jak ustawić widok prostopadle do płaszczyzny lub ściany

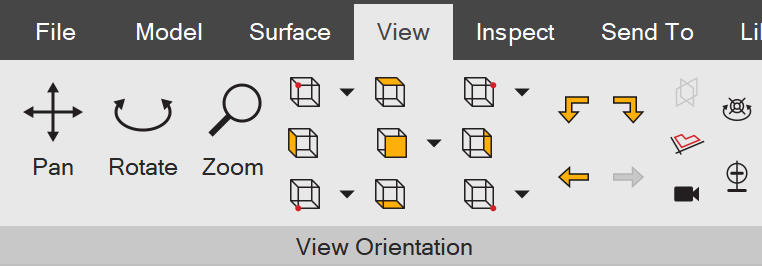

Dział zatytułowany „Jak ustawić widok prostopadle do płaszczyzny lub ściany”- Na karcie „Widok” (View), w grupie „Orientacja widoku” (View Orientation), kliknij „Widok do płaszczyzny”.
- Zostanie wyświetlone okno „Widok do płaszczyzny”:
-
Po wybraniu pola „Przednia płaszczyzna/ściana” (Front Plane/Face) kliknij płaszczyznę lub płaską ścianę modelu 3D.
-
Opcjonalnie wybierz pole „Dolna płaszczyzna/ściana” (Bottom Plane/Face), a następnie wybierz płaszczyznę lub płaską ścianę, aby określić „dół” widoku.
-
Opcjonalnie zaznacz pole wyboru „Dopasuj” (Zoom to Fit), aby wynikowy poziom powiększenia maksymalnie wykorzystał obszar ekranu.
Przykład

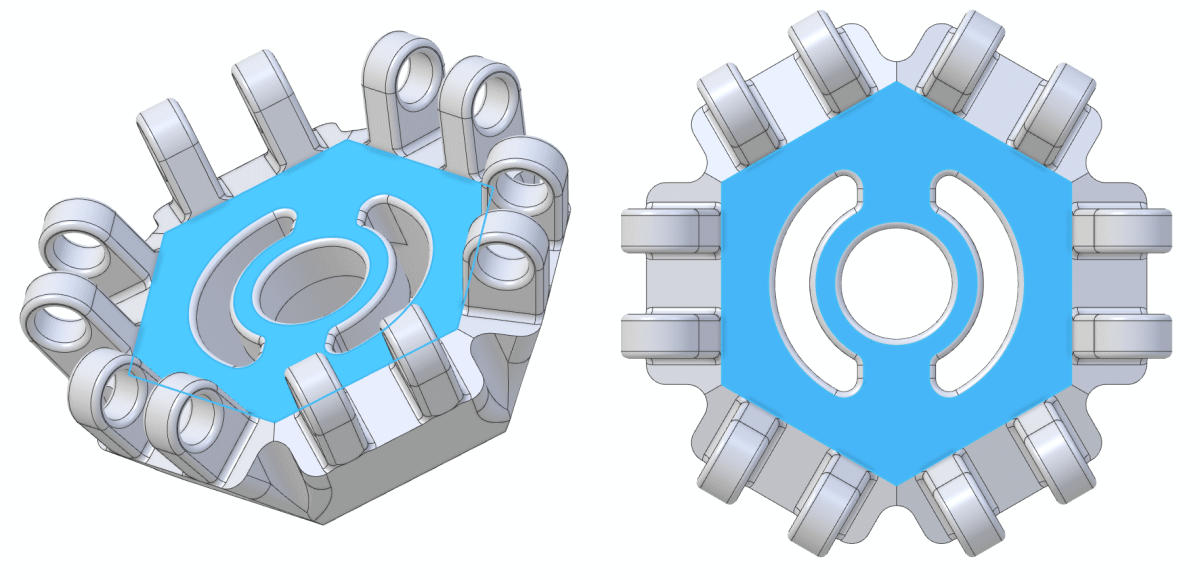

Dział zatytułowany „Przykład”W poniższym przykładzie widok jest początkowo ustawiony pod kątem. W oknie „Widok do płaszczyzny” wybieramy płaską ścianę podświetloną na niebiesko, a następnie klikamy „OK”. Wynikowy widok przedstawia tę ścianę na wprost.
