Korzystanie z Konfiguracji Globalnych parametrów

Using Global Parameter Configurations

„Konfiguracje Globalnych parametrów” można mapować na „Konfiguracje projektu” (Design Configurations) części, części blaszanej lub złożenia.

Mapowanie „Konfiguracji Globalnych parametrów” na „Konfiguracje projektu”

Każdą „Konfigurację projektu” należy zmapować na „Konfigurację Globalnych parametrów” (Global Parameter Configuration).

Domyślnie wszystkie projekty i „Globalne parametry” (Global Parameters) mają domyślną „Konfigurację” (Configuration) o nazwie „Config<1>”. Podczas łączenia wszystkie „Konfiguracje projektu” są domyślnie mapowane na domyślną „Konfigurację Globalnych parametrów”. W razie potrzeby można zmienić to zachowanie. Mapowanie „Konfiguracji Globalnych parametrów” na „Konfiguracje projektu”

Utwórz plik „Globalnych parametrów” zawierający wiele konfiguracji.
Otwórz część, część blaszaną lub złożenie połączone z utworzonym plikiem „Globalnych parametrów”.

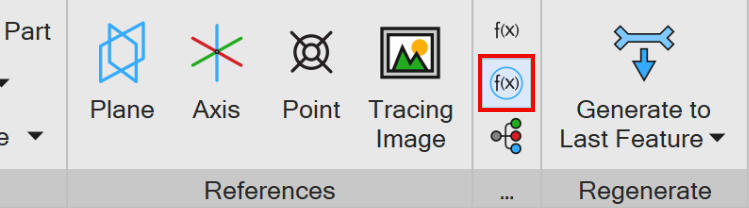

Kliknij przycisk „Globalne parametry” (Global Parameters) w sekcji „Parametry” (Parameters).

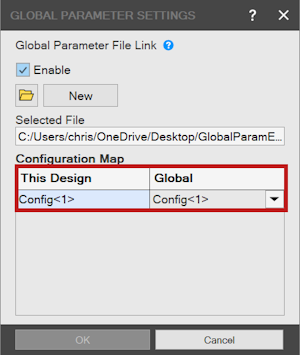

Zostanie wyświetlone okno dialogowe „Ustawienia Globalnych parametrów” (Global Parameter Settings). Ustawienia „Konfiguracja” znajdują się na dole.

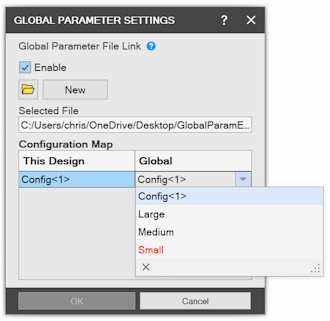

Dla każdej „Konfiguracji projektu” wybierz opcję z listy rozwijanej „Konfiguracja Globalnych parametrów” (Global Parameter Configuration).

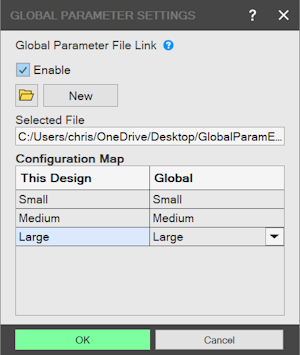

Jeśli plik modelu zawiera wiele konfiguracji, można je zmapować zgodnie z potrzebami.

Mapowanie nie musi być typu jeden do jednego. Tej samej „Konfiguracji Globalnych parametrów” można użyć dla wielu „Konfiguracji projektu”.
