Wstawianie istniejącego projektu do złożenia
Insert an existing design into an assembly
Wstawianie istniejącego projektu do złożenia
Dział zatytułowany „Wstawianie istniejącego projektu do złożenia”-
Otwórz obszar roboczy złożenia.
-

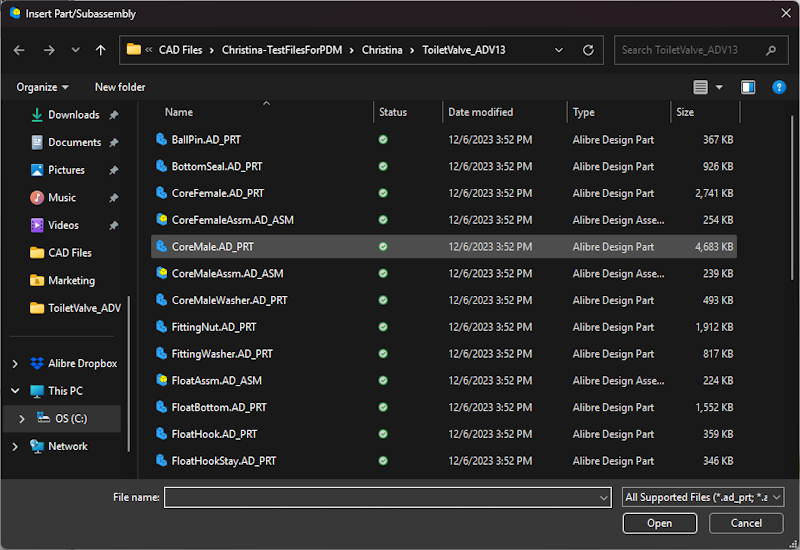

Wybierz narzędzie „Część/Podzespół” (Insert Design) w grupie „Wstaw” (Insert) na karcie „Złożenie” (Assembly). Możesz też użyć skrótu klawiaturowego Ctrl + I albo kliknąć prawym przyciskiem myszy w obszarze roboczym i wybrać narzędzie „Część/Podzespół”. Zostanie wyświetlone okno dialogowe „Wstaw część/podzespół” (Insert Part/Subassembly).
-
Wybierz część lub złożenie do wstawienia. Aby zaznaczyć kilka elementów jednocześnie, przytrzymaj klawisz Ctrl podczas ich wybierania.
-
Kliknij przycisk „Część/Podzespół”. Zostanie wyświetlone okno dialogowe „Wstawianie” (Inserting) oraz podgląd części i złożeń.
-
Kliknij przyciskiem myszy, aby dodać jedną instancję części i złożeń w miejscu wskazywanym przez kursor. Możesz wstawić wiele instancji.
-
Po wstawieniu instancji części i złożeń kliknij przycisk „Zakończ” (Finish), aby zakończyć polecenie. Okno dialogowe „Wstawianie” zostanie zamknięte.
