Warstwy

Layers

Przycisk „Dodaj” (Add) dodaje nową warstwę
Przycisk „Usuń” (Delete) usuwa istniejące obecnie warstwy
Opcja „Ustaw bieżące ustawienia jako ustawienia domyślne. Ustawienia domyślne będą używane podczas tworzenia nowych rysunków bez szablonu. Style wymiarowania i ustawienia warstw nie są przenoszone do nowych plików.” (Set current settings as the default settings. Default settings will be used when creating new drawings without any template. Dimension Styles and Layer settings are not carried over to new files.) włącza lub wyłącza możliwość ustawienia wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply)

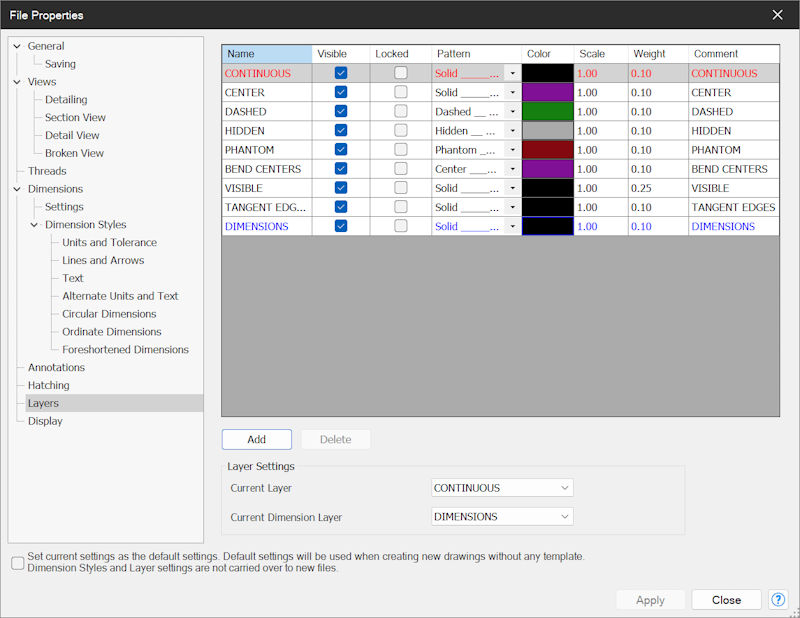

„Warstwy”

W rysunkach widoki modelu są wyświetlane i uszczegóławiane przy użyciu różnych stylów linii. Niektóre organizacje określają stosowanie konkretnych stylów w swoich standardach kreślenia i opracowywania dokumentacji. W Alibre Design stylami linii steruje się przez zmianę wzoru, koloru i grubości warstw rysunku. Następnie warstwy można ukrywać lub wyświetlać, przełączając ich widoczność. Właściwości wyświetlania figur, wymiarów i adnotacji można zmieniać, przypisując je do warstw.

W danym momencie można wybrać dwie aktywne warstwy. Jedna pełni funkcję warstwy ogólnej, a druga warstwy wymiarów. Obie są dostępne w dolnej części okna dialogowego „Warstwy”. Aby zmienić warstwę przypisaną do elementu, kliknij warstwę zawierającą ustawienia, które mają zostać zastosowane do zaznaczenia. Warstwa zostanie wybrana i obramowana na niebiesko.

„Atrybuty warstwy” (Layer Attributes)

Opcja „Nazwa” (Name) określa nazwę warstwy.
Pole wyboru „Widoczne” (Visible) przełącza widoczność warstwy
Pole wyboru „Zablokuj” (Locked) przełącza blokadę warstwy
Opcja „Wzór” (Pattern) określa styl wzoru warstwy
Opcja „Kolor” (Color) określa kolor warstwy
Opcja „Skala” (Scale) określa skalę warstwy
Opcja „wybierz wagę” (Weight) określa grubość warstwy (zawsze w mm), ale nie jest ona wyświetlana w obszarze roboczym; zamiast tego jest widoczna w podglądzie wydruku i na wydruku.
Opcja „Komentarz” (Comment) określa komentarz do warstwy

„Ustawienia warstwy” (Layer Settings)

Opcja „Bieżąca warstwa” (Current Layer) ustawia bieżącą warstwę
Opcja „Bieżąca warstwa wymiarów” (Current Dimension Layer) ustawia bieżącą warstwę wymiarów.
