Profile okrągłe

Round Shapes

Jak utworzyć profil okrągły

Wybierz narzędzie „Profil okrągły” (Round Shape) z rozwijanego menu „Kształty” (Shapes) w grupie „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

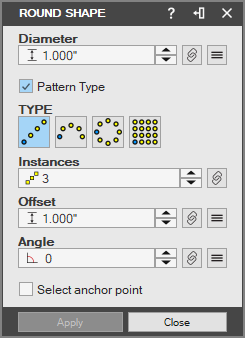

Zostanie wyświetlone okno „Profil okrągły”. Ustaw wartość „Średnica (D)” (Diameter (D)).

Jeśli chcesz utworzyć wzór, zaznacz pole wyboru „Typ Wzoru” (Pattern Type), a następnie wybierz typ wzoru.
W razie potrzeby ustaw wartości „Instancje” (Instances), „Odsunięcie” (Offset) i „Kąt” (Angle).

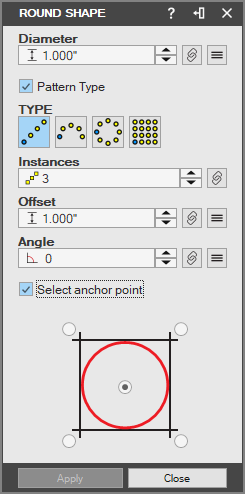

Jeśli chcesz zmienić punkt zakotwiczenia (domyślnie jest to środek), zaznacz pole wyboru „Wybierz punkt zakotwiczenia” (Select anchor point). Pozwoli to określić, gdzie względem kursora myszy zostanie umieszczony pierwszy kształt we wzorze.

Ta opcja nie jest dostępna dla typów wzoru Łuk (Arc) ani Kołowy (Circular).

Kliknij miejsce, aby umieścić profile. Wartości wzoru można nadal modyfikować.
Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.

Po umieszczeniu wzoru szkicu wszystkie kształty we wzorze zostaną zgrupowane jako jeden profil szkicu i nie można ich rozdzielić. Wzór kształtów można jednak edytować.

Kliknij przycisk „Zamknij” (Close), aby zamknąć okno.

Jak edytować profile okrągłe

Kliknij kształt w obszarze roboczym prawym przyciskiem myszy i wybierz opcję „Edycja” (Edit) albo kliknij kształt dwukrotnie w obszarze roboczym.
Zostanie wyświetlone okno „Profil okrągły”. Zmień dowolne wartości.
Kliknij przycisk „OK”, aby zaakceptować wszystkie zmiany. Profile zostaną zaktualizowane w obszarze roboczym.

Jedynym sposobem edycji kształtów szkicu jest użycie okna kształtu.
