Prosty tekst / wartość liczbowa

Simple Text / Numeric

Typ „Prosty tekst / wartość liczbowa” (Simple Text / Numeric) umożliwia zdefiniowanie odrębnych wartości, które zostaną umieszczone na liście rozwijanej podczas dynamicznego generowania części.

Tworzenie danych wejściowych typu „Prosty tekst / wartość liczbowa”

Możesz ustawić typ danych wejściowych parametru tak, aby przyjmował prosty tekst lub wartość liczbową.

Utwórz dane wejściowe typu „Prosty tekst / wartość liczbowa”

Utwórz nowy wiersz lub użyj istniejącego wiersza.
Wpisz „Wyświetlana nazwa” (Display Name).
Wybierz „Prosty tekst / wartość liczbowa” z listy rozwijanej „Typ danych” (Input Type) dla wybranego wiersza.
Wprowadź żądane wartości rozdzielone przecinkami w polu „Wartość parametru” (Parameter Values).

Jeśli separatorem dziesiętnym w systemie operacyjnym jest przecinek (przykład: 123,34 mm), zamiast list rozdzielonych przecinkami musisz używać list rozdzielonych średnikami (przykład: 3;4;5,25;6,15;7).

Wybierz docelowy „Parametr części” (Equation Parameter) lub nie wybieraj żadnego parametru. Tekst nie może sterować równaniami, dlatego w przypadku użycia tekstu pole „Parametr części” powinno pozostać puste. Inne wiersze mogą jednak używać tych danych wejściowych jako „Parametru nadrzędnego” (Parent Parameter).

Przykłady parametrów liczbowych

Wprowadź odrębne wartości rozdzielone przecinkami, które mogą sterować wybranym „Parametrem części”. Podczas wstawiania wartości te będą dostępne na liście rozwijanej. Najczęściej „Wartość parametru” dla danych wejściowych typu „Prosty tekst / wartość liczbowa” zawiera liczby rozdzielone przecinkami, które sterują wymiarami. Jeśli na przykład część może mieć pięć różnych głębokości, w polu „Wartość parametru” należy podać pięć wartości, a podczas konfiguracji dynamicznej lista rozwijana będzie zawierać pięć dostępnych wartości.

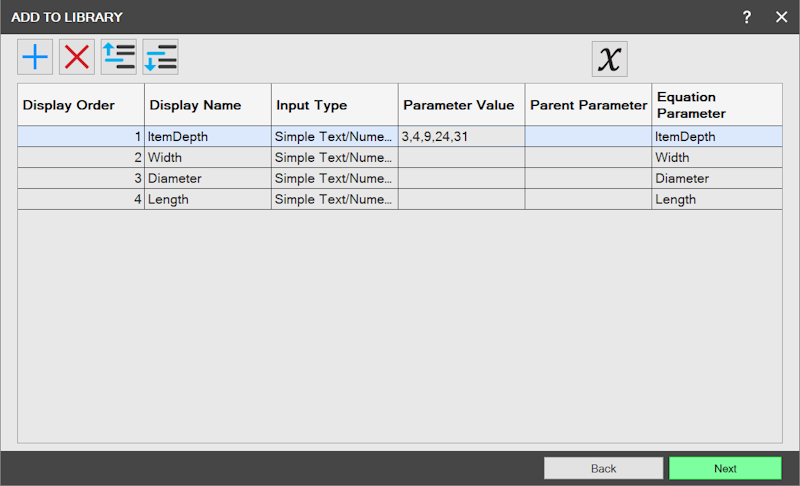

Poniżej przedstawiono przykład opcji wstawiania o nazwie „Głębokość elementu” (Item Depth), która wskazuje „Parametr części” o nazwie „Głębokość” (Depth) i udostępnia możliwe wartości (3,4,9…31).

Przykłady parametrów tekstowych

Oprócz liczb jako „Wartość parametru” możesz wprowadzić tekst. Tekst nie może sterować równaniami, dlatego w przypadku użycia tekstu pole „Parametr części” powinno pozostać puste. Inne wiersze mogą jednak używać tych danych wejściowych jako „Parametru nadrzędnego”.

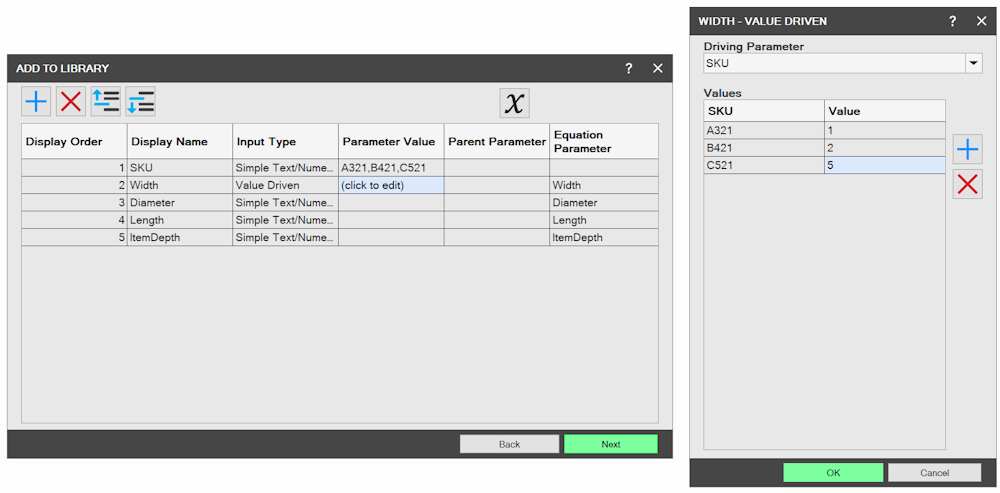

W poniższym przykładzie znajduje się wiersz, w którym pole „Wyświetlana nazwa” ma wartość „SKU”, a danymi wejściowymi jest tekst. Dostępne są również osobne dane wejściowe o nazwie „Szerokość” (Width), które są typu „Sterowany wartością” (Value-Driven) i wykorzystują SKU jako „Parametr nadrzędny”. Gdy użytkownik wybierze wartość SKU, parametry „Szerokość” zostaną odpowiednio zaktualizowane. W praktyce poszczególne wartości tekstowe SKU są mapowane na liczby sterujące równaniami w danych wejściowych „Szerokość”.
