Zaokrąglenia o zmiennym promieniu

Variable Radius Fillets

„Zaokrąglenia o zmiennym promieniu” (Variable Radius Fillets) umożliwiają zastosowanie niejednakowego promienia wzdłuż krawędzi lub grupy krawędzi części.

W przypadku Alibre Design 28.0.4 lub starszego zobacz temat „Starsze narzędzie zaokrąglenia” (Legacy Fillet Tool).

Jak utworzyć zaokrąglenie o zmiennym promieniu

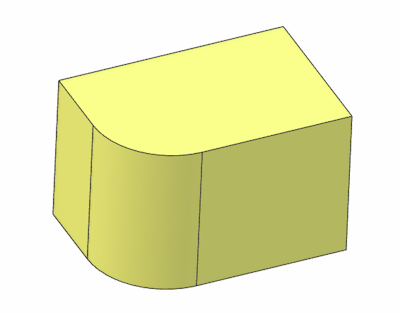

Aby użyć polecenia „Zaokrąglenie” (Fillet), materiał musi już istnieć.

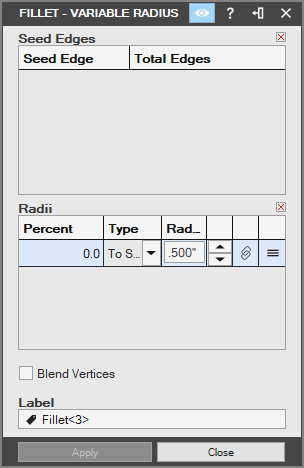

• Kliknij listę rozwijaną narzędzia „Zaokrąglenie” w grupie „Narzędzia Części” (Part Tools) na karcie „Modelowanie części” (Part Modeling) i wybierz „Zaokrąglenie o zmiennym promieniu” (Variable Radius Fillet). Okno dialogowe składa się z trzech (3) grup: „Początkowe krawędzie” (Seed Edges), „Promienie” (Radii) i „Łączenie wierzchołków” (Vertex Blending).

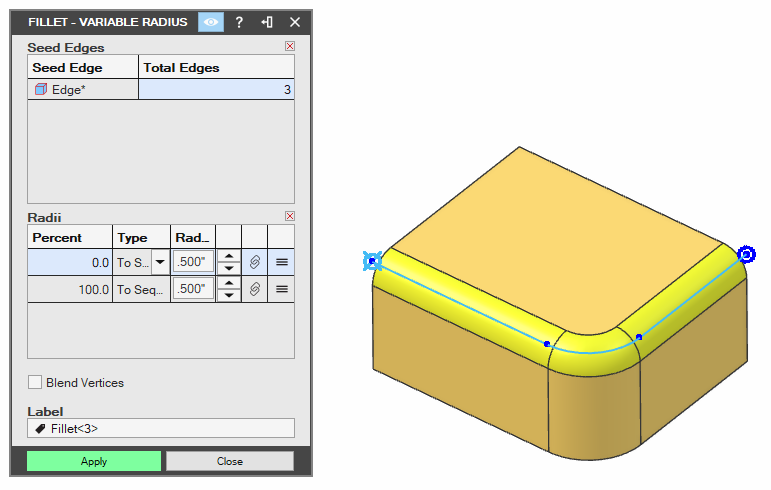

• Wybierz „Krawędź początkową” (Seed Edge). Operacja może dotyczyć wyłącznie krawędzi. W tej funkcji opcja „Przejście styczne” (Tangent Propagate) jest zawsze włączona i nie można jej wyłączyć. Kolumna „Suma krawędzi” (Total Edge) pokazuje łączną liczbę krawędzi powiązanych z łańcuchem stycznym.

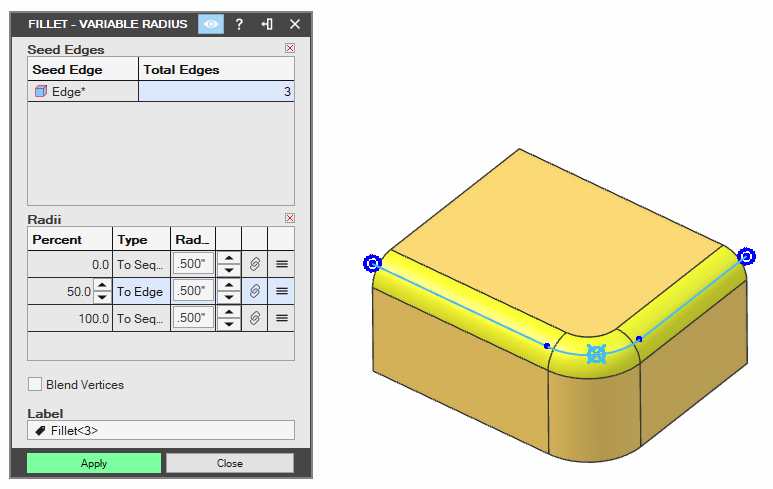

• W razie potrzeby kliknij, aby dodać punkty wzdłuż łańcucha krawędzi, tak aby ustawić miejsca, w których promień będzie się zmieniał. Procentowe położenie tych dodatkowych punktów można ustawić w oknie dialogowym albo przeciągnąć punkty, aby zmienić ich rozmieszczenie.

W tym przykładzie chcemy, aby punkt znajdował się dokładnie pośrodku zakrzywionego narożnika, więc wartość procentowa wyniesie 50,0 „Do krawędzi” (To Edge).

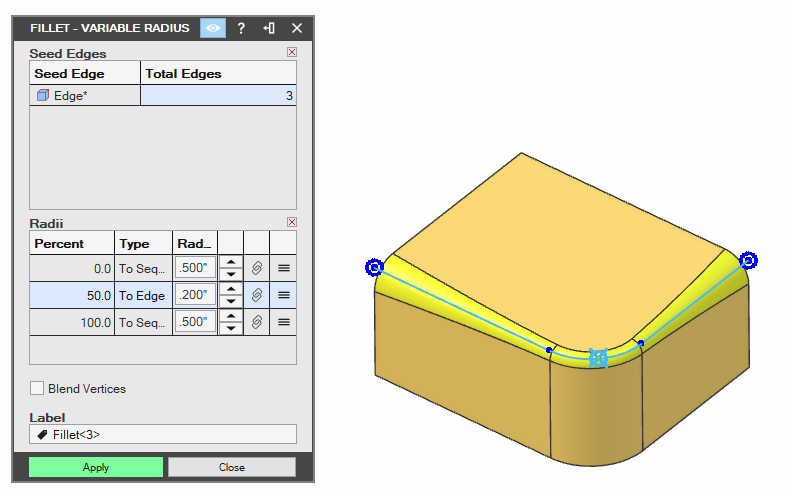

• Dostosuj wartości promieni.

• W razie potrzeby zastosuj „Łączenie wierzchołków”. Opis łączenia wierzchołków znajdziesz na stronie „Zaokrąglenie o stałym promieniu” (Constant Radius Fillet).

• W razie potrzeby wpisz „Nazwę” (Label). Będzie to nazwa operacji w „Drzewie projektu” (Design Explorer).

• Kliknij przycisk „Zatwierdź” (Apply). Wszystkie wybrane krawędzie zostaną zaokrąglone.

Jeśli zaokrąglenie wielu krawędzi zakończy się niepowodzeniem, kliknij prawym przyciskiem myszy nieudane zaokrąglenie w „Drzewie projektu” i wybierz polecenie „Edycja” (Edit). Spróbuj zmniejszyć wartość promienia krawędzi lub wykluczyć krawędzie, aby znaleźć krawędź powodującą problem.

Usuwanie punktów

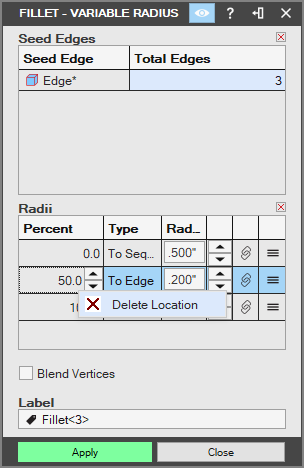

Punkty zmiennego promienia można usunąć, klikając prawym przyciskiem myszy miejsce punktu w oknie dialogowym i wybierając „Usuń lokalizację” (Delete Location).

Edycja starszych zaokrągleń o zmiennym promieniu

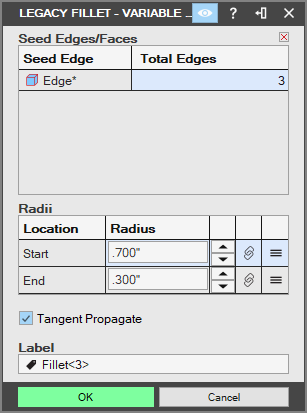

Załóżmy, że edytujesz część utworzoną w starszej wersji Alibre, która zawiera zaokrąglenia o zmiennym promieniu. W takim przypadku należy pamiętać, że zobaczysz inne okno dialogowe, które wyświetla tylko dawne działanie zaokrągleń o zmiennym promieniu (tzn. wyłącznie promienie początkowy i końcowy).

Jeśli chcesz użyć zaktualizowanej funkcjonalności zmiennego promienia, musisz usunąć istniejące zaokrąglenie i utworzyć nowe.

---
