Wymiarowanie projektu
Design Dimensions
„Wymiarowanie projektu” obejmuje wymiary pochodzące bezpośrednio ze szkiców i wyciągnięć modelu 3D części, które można automatycznie dodać do arkusza rysunku zamiast ręcznego nanoszenia poszczególnych wymiarów na widoki rysunku.
„Wymiarowanie projektu” może być przydatne na kilka sposobów. Automatyczne wstawianie pozwala znacznie zaoszczędzić czas podczas tworzenia rysunków produkcyjnych, a dla zachowania czytelności i uporządkowania może być konieczna jedynie zmiana położenia niektórych wymiarów. Drugą zaletą korzystania z funkcji „Wymiarowanie projektu” jest możliwość wprowadzania zmian w czasie rzeczywistym zarówno w arkuszu rysunku, jak i w „Modelu 3D” (3D Model).
Funkcji „Wymiarowanie projektu” można używać wyłącznie w przypadku „Części” (Parts). Opcja ta nie jest dostępna dla „Złożeń” (Assemblies).
Dodawanie „Wymiarowania projektu”
Dział zatytułowany „Dodawanie „Wymiarowania projektu””Istnieją dwa sposoby dodawania „Wymiarowania projektu” do rysunków.
Dodawanie w oknie „Rzutowanie” (Standard Views)

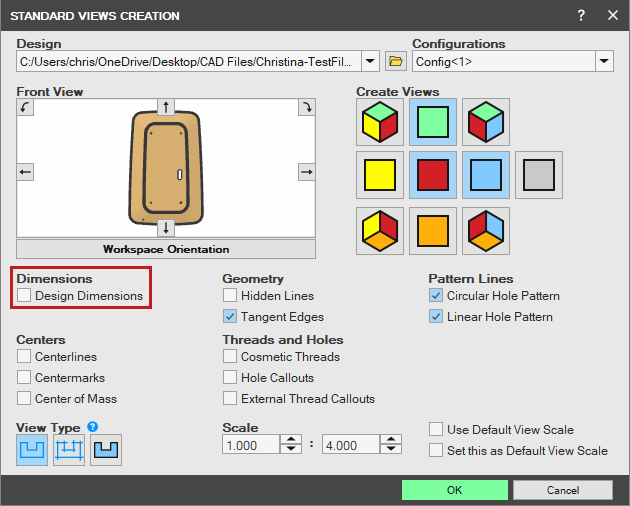

Dział zatytułowany „Dodawanie w oknie „Rzutowanie” (Standard Views)”Podczas tworzenia nowego rysunku, po określeniu ustawień w oknie „Właściwości arkusza” (Sheet Properties), zostanie wyświetlone okno „Rzutowanie”. Po wybraniu żądanych widoków i ustawieniu odpowiedniej skali zaznacz pole wyboru „Wymiarowanie projektu” znajdujące się poniżej opcji widoku. Po umieszczeniu widoków na arkuszu zostaną również wyświetlone te wymiary projektu.
„Wstaw wymiary z modelu 3D” (Reproject Design Dimensions)

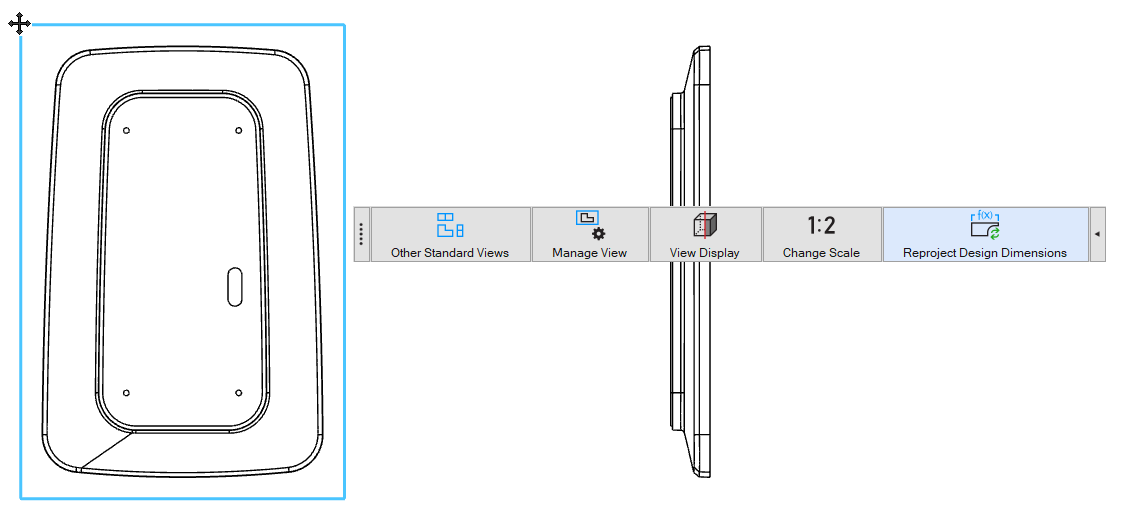

Dział zatytułowany „„Wstaw wymiary z modelu 3D” (Reproject Design Dimensions)”Jeśli po umieszczeniu widoków zdecydujesz, że chcesz dodać wymiary projektu, kliknij żądany widok, a następnie wybierz polecenie „Wstaw wymiary z modelu 3D” z menu kontekstowego.
