Podzespoły nastawne

Flexible Subassemblies

Jeśli podzespół zostanie wstawiony do złożenia wyższego poziomu, jest traktowany jak pojedyncza część. Zmniejsza to zasoby obliczeniowe wymagane przez model, ale uniemożliwia wzajemny ruch elementów tego podzespołu. Aby umożliwić taki ruch, trzeba uczynić podzespół nastawnym. Elementy podzespołu nastawnego mogą poruszać się tylko w zakresie dozwolonym przez relacje zdefiniowane w tym podzespole.

Jak uczynić podzespół nastawnym

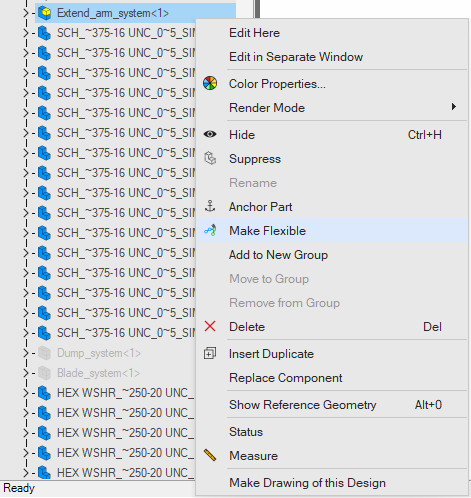

Kliknij prawym przyciskiem myszy nazwę podzespołu w „Drzewie projektu” (Design Explorer) złożenia nadrzędnego.
Wybierz „Utwórz zespół nastawny” (Make Flexible) z menu kontekstowego.

Ponowne wykonanie kroków 1 & 2 wyłączy lub włączy nastawność podzespołu.

Złożenia wielopoziomowe

W danym złożeniu można ustawić nastawność tylko jego bezpośrednich podzespołów. Jeśli występuje kilka poziomów zagnieżdżonych podzespołów, ustawienie nastawności na jednym poziomie nie ustawia jej dla podzespołów na niższych poziomach. Dlatego ustawienie nastawności wszystkich wymaganych podzespołów może wymagać edycji kilku złożeń.

Ograniczenia podzespołów nastawnych

Jeśli podzespół został powielony szykiem, nastawnym można uczynić tylko egzemplarz bazowy szyku. Pozostałe egzemplarze w szyku nie mogą być nastawne. Jeśli wszystkie egzemplarze mają być nastawne, zamiast używać szyku można wstawić do złożenia nadrzędnego kilka osobnych egzemplarzy podzespołu.

Oryginał: Flexible Subassemblies
