Opcje eksportu STEP

STEP Export Options

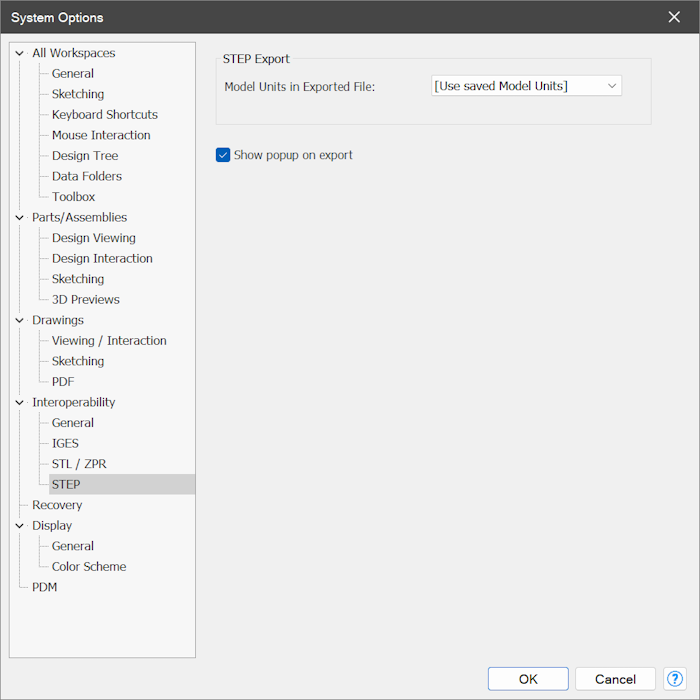

Wybierz żądane jednostki eksportu części i złożeń do formatu STEP.

Opcja „Użyj zapisanych jednostek modelu” (Use Saved Model Units) jest przypadkiem szczególnym i działa w następujący sposób:

W przypadku modeli utworzonych natywnie jednostką eksportu będą centymetry
Podczas pracy z zaimportowanymi plikami kolejne operacje eksportu tych plików do formatu STEP będą używać tych samych jednostek co wcześniej zaimportowany plik
Ta opcja jest przydatna, jeśli regularnie importujesz, modyfikujesz, a następnie eksportujesz pliki STEP i chcesz automatycznie zachować spójność jednostek

Alibre Design używa centymetrów we wszystkich definicjach geometrii. Są one określane jako „Jednostki modelu” (Model Units). Jest to podstawowa właściwość środowiska modelowania i nie można jej zmienić ręcznie. Podczas tworzenia wymiarów wyświetlane są „Wyświetlaj jednostki” (Display Units), które można zmieniać.

Niezależnie od ustawienia „Wyświetlaj jednostki” jednostką modelu używaną wewnętrznie do reprezentowania części utworzonych natywnie jest centymetr.
Jeśli zostanie wybrana jednostka eksportu inna niż centymetr, konieczne jest przeliczenie.
Podczas każdego przeliczania jednostek modelu z centymetrów na wybrane jednostki mogą wystąpić minimalne zmiany geometrii spowodowane zaokrągleniami lub innymi operacjami. Zazwyczaj takie zmiany geometrii, jeśli w ogóle wystąpią, będą mniejsze niż jeden mikrometr. Warto jednak pamiętać, że wielokrotne przeliczanie może potencjalnie powodować dodatkowe błędy geometrii.
Istnieje jeden przypadek szczególny: podczas importowania modelu ze zdefiniowaną jednostką inną niż centymetr jednostka zdefiniowana w pliku STEP zostanie użyta jako jednostka modelu. Umożliwia to wielokrotne importowanie i eksportowanie zaimportowanej geometrii bez przeliczania, a tym samym bez błędów zaokrągleń.
