Edycja symbolu pozycji gwintu zewnętrznego

Editing an External Thread Callout

Edycja „Symbolu pozycji gwintu zewnętrznego” (External Thread Callout) umożliwia ręczną zmianę właściwości linii odniesienia oraz położenia utwierdzenia tekstu symbolu pozycji. Tekst wywołania notatki zawiera jednak informacje wprowadzone w części, dlatego nie można go zmienić z poziomu rysunku 2D. Należy go zmienić, edytując operację „Gwint zewnętrzny” (External Thread) w części.

Jak edytować symbol pozycji gwintu zewnętrznego

Kliknij prawym przyciskiem myszy „Symbol pozycji gwintu zewnętrznego” i wybierz opcję „Edycja” (Edit). Możesz także kliknąć symbol pozycji dwukrotnie.

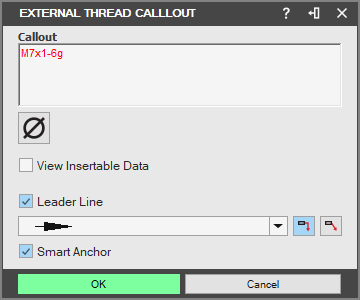

Zostanie wyświetlone okno dialogowe „Symbol pozycji gwintu zewnętrznego”.

W polu wprowadzania „Wywołanie notatki” (Callout Note) można wpisać tekst. Tekst ten jest wyświetlany w „Symbolu pozycji gwintu zewnętrznego”.

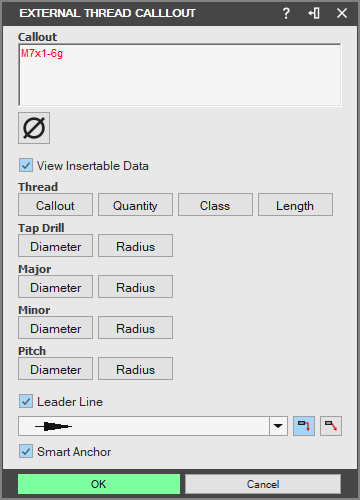

Zaznacz pole wyboru „Widok Wstawianych Danych” (View Insertable Data) i wybierz typ informacji o gwincie. Opcje te umożliwiają parametryczną aktualizację opcji 2D powiązanej z operacją „Gwint zewnętrzny”.

Zaznacz pole wyboru „Linia odniesienia” (Leader Line), aby włączyć linię odniesienia.
Jeśli opcja „Linia odniesienia” jest włączona, można użyć opcji „Zagnij” (Bent) i „Strzałka” (Arrow), aby zmienić sposób wyświetlania linii odniesienia.
Jeśli opcja „Linia odniesienia” została włączona, można użyć opcji „Utwierdzenie” (Smart Anchor), aby zmienić sposób pozycjonowania linii odniesienia. Opcja ta automatycznie dostosowuje położenie tekstu po zmianie położenia linii odniesienia. Włączenie opcji „Utwierdzenie” zastępuje wybrany typ „Strzałka”.
Jeśli opcja „Utwierdzenie” jest wyłączona, położenie linii odniesienia można ustawić ręcznie za pomocą menu rozwijanego „Pozycja” (Position).
Kliknij przycisk „OK”, aby zaakceptować zmiany.
