Zarządzanie polami wartości właściwości projektu

Managing Design Property Value Fields

Jeśli szablon wykorzystuje „Pola właściwości projektu” (Design Property Fields) lub wstawiono „Symbole dowolne” (Custom Symbols) zawierające „Pola wartości właściwości projektu” (Design Property Value Fields), może być konieczne zarządzanie nimi. Zarządzanie polega na wybraniu projektu na określonym arkuszu, który zostanie użyty do wypełnienia pól właściwości projektu na tym arkuszu. To polecenie umożliwia wybranie projektu, który zostanie użyty do wypełnienia tych właściwości, jeśli na jednym arkuszu znajduje się więcej niż jeden projekt, a także wyświetlenie wartości dostępnych dla każdego projektu.

Do wypełniania pól właściwości projektu można użyć tylko 1 projektu na arkusz.

Jak wybrać projekt do wypełnienia pól wartości właściwości projektu

Wybierz narzędzie „Właściwości projektu” (Design Properties) z grupy „Narzędzia do rysowania” (Drawing Tools) na karcie „Zarządzanie rysunkiem” (Drawing Management).

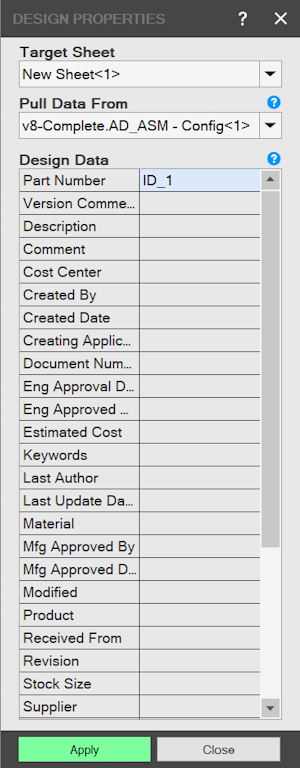

Zostanie wyświetlone okno dialogowe „Pole właściwości projektu” (Design Properties Field).

Wybierz „Arkusze docelowe” (Target Sheets) oraz projekt w polu „Pobierz dane od” (Pull Data From). W polu „Pobierz dane od” można wybrać opcję „Brak” (None), aby zignorować wszystkie wartości właściwości projektu na wybranym arkuszu.
Sprawdź właściwości wybranego projektu.
Kliknij przycisk „Zatwierdź” (Apply).
