Dane (Właściwości ogólne)
Part Data Properties

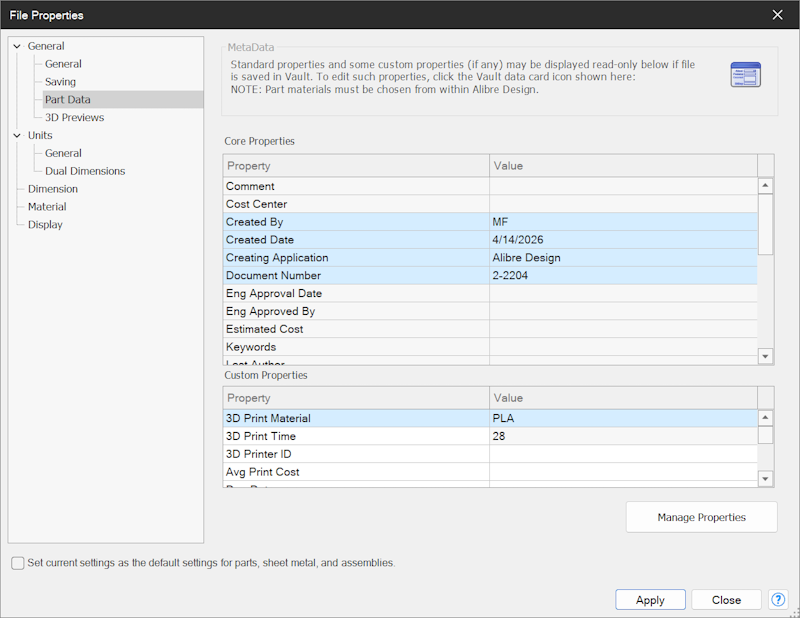

Ważne dane dotyczące komponentów można określić na karcie „Ogólne” (General) > „Właściwości projektu” (Part Data) w oknie „Właściwości pliku” (File Properties). Dane te mogą być następnie wykorzystane w „Tabeli części” (Bill of Materials) lub na rysunku 2D.
Typy właściwości
Dział zatytułowany „Typy właściwości”Istnieją trzy typy właściwości:
Właściwości standardowe
Dział zatytułowany „Właściwości standardowe”Właściwości standardowe są dostępne domyślnie i można modyfikować tylko ich wartości. Są one wyświetlane w sekcji „Właściwości standardowe” (Standard Properties).
Właściwości użytkownika — natywne
Dział zatytułowany „Właściwości użytkownika — natywne”Natywne właściwości użytkownika to dowolne właściwości definiowane przez użytkownika w systemie lokalnym, które do działania nie wymagają oprogramowania innych firm. Są one wyświetlane w sekcji „Właściwości użytkownika” (Custom Properties). Można zdefiniować zarówno nazwę właściwości, jak i jej wartość. Po zdefiniowaniu właściwości użytkownika w systemie można ją również zastosować do innych części.
Właściwości użytkownika — Magazyn
Dział zatytułowany „Właściwości użytkownika — Magazyn”Właściwości użytkownika oparte na Magazynie to dowolne właściwości definiowane w starszym oprogramowaniu Alibre Vault / M-Files PDM. Są one wyświetlane w sekcji „Właściwości użytkownika”, ale są przeznaczone tylko do odczytu. Należy je edytować na karcie Magazynu, dostępnej po kliknięciu ikony „Karta Magazynu” (Vault Card) w górnej części okna dialogowego.
Natywne właściwości użytkownika i właściwości użytkownika oparte na Magazynie mogą być wyświetlane obok siebie.
Zmienianie wartości właściwości
Dział zatytułowany „Zmienianie wartości właściwości”Normalne użycie
Dział zatytułowany „Normalne użycie”Jeśli Alibre Vault nie jest używany, kliknij pole wartości dowolnej właściwości, a następnie wybierz lub wpisz wartość.
Korzystanie z Alibre Vault / M-Files
Dział zatytułowany „Korzystanie z Alibre Vault / M-Files”Jeśli zainstalowano Alibre Vault / M-Files, niektóre z tych wartości będą przeznaczone tylko do odczytu. Wartości te należy edytować za pomocą metakarty Magazynu. Nie wszystkie właściwości z tej sekcji są od razu dostępne na metakarcie. Jeśli potrzebna jest określona właściwość, której nie ma na metakarcie, należy użyć znajdującej się na niej opcji „Więcej właściwości” (More Properties). Interfejs metakarty służy wyłącznie do wypełniania pól „Właściwości projektu” (Design Properties). Jeśli zostaną ustawione wartości niedostępne w tych polach, takie jak „Rzutowanie” (Project), zmiany te nie zostaną zapisane.
