Tworzenie nowej części blaszanej

Creating a New Sheet Metal Part

Aby utworzyć nową część blaszaną, otwórz dla niej nową przestrzeń roboczą. Każda część wymaga osobnej przestrzeni roboczej.

Tworzenie nowej przestrzeni roboczej „Część Blacha” (Sheet Metal)

Najczęściej nową część blaszaną tworzy się przez uruchomienie nowej przestrzeni roboczej „Część Blacha”.

Uruchom nową przestrzeń roboczą „Część Blacha”

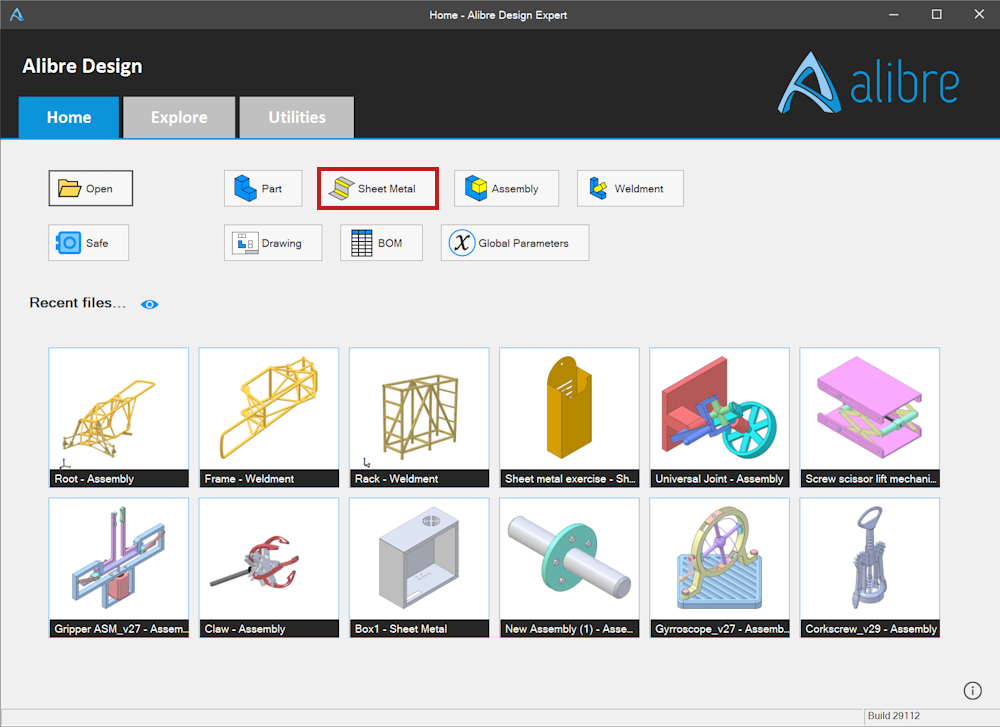

Kliknij ikonę „Nowa Część Blacha” (New Sheet Metal Part) w „Oknie Głównym” (Home Window) albo w dowolnej przestrzeni roboczej wybierz kartę „Plik” (File) > „Nowy” (New) > „Nowa część blaszana” (New Sheet Metal).

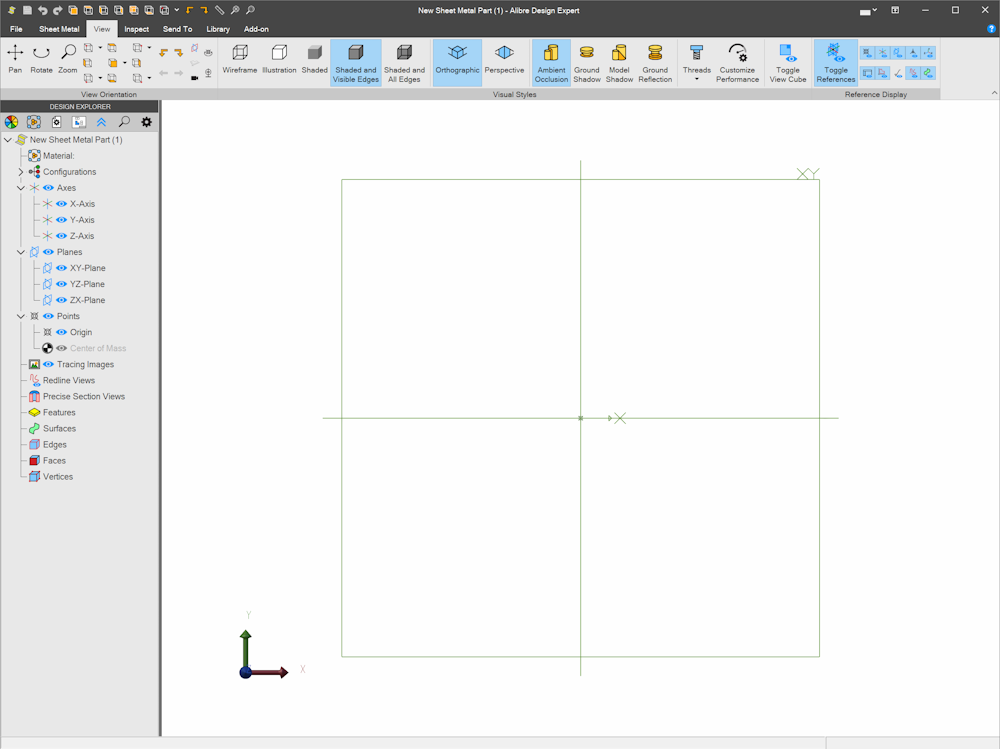

Zostanie wyświetlona nowa, pusta przestrzeń robocza „Część Blacha”.

Wstawianie pustej części blaszanej do złożenia

Możesz wstawić nową, pustą część blaszaną do złożenia, a następnie edytować ją, aby utworzyć projekt w kontekście złożenia. Jest to przydatne, jeśli geometria części blaszanej ma zależeć od geometrii modelu w złożeniu.

Wstaw pustą część blaszaną do złożenia

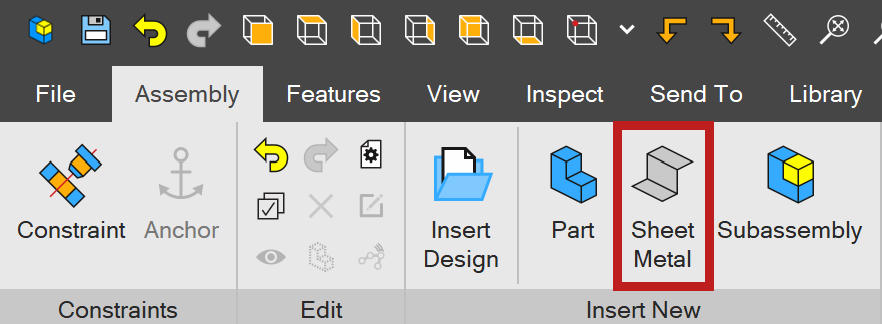

Kliknij przycisk „Nowa część blaszana” na karcie „Złożenie” (Assembly).

W „Drzewie projektu” (Design Explorer) zostanie utworzona nowa część blaszana o nazwie „Nowa Część Blacha<#>” (New Sheet Metal Part<#>). Możesz nadać tej części nazwę podczas zapisywania złożenia.
Automatycznie przejdziesz do trybu edycji nowej części blaszanej, a zestaw narzędzi złożenia zostanie zastąpiony zestawem narzędzi przestrzeni roboczej „Część Blacha”.
Utwórz część zgodnie z potrzebami.
Po zakończeniu wróć do trybu edycji złożenia: kliknij prawym przyciskiem myszy główny węzeł złożenia u góry „Drzewa projektu” i wybierz „Edycja części” (Edit Part) / „Nowe Złożenie” (Subassembly).
