Łączenie Tabeli części z Rysunkiem 2D

Link a BOM to a 2D Drawing

Połączenie Tabeli części z rysunkiem tworzy powiązanie między podstawowymi właściwościami Tabeli części (Formatką Tabeli części, modelem 3D i „Konfiguracją” (Configuration) modelu 3D) a rysunkiem. Połączenie następuje w dwóch sytuacjach:

Automatycznie po wstawieniu dowolnej Tabeli części do Rysunku 2D.
Po ręcznym połączeniu Tabeli części z rysunkiem bez jej natychmiastowego wstawiania. Jest to przydatne do wyświetlania odnośników na rysunku bez wyświetlania Tabeli części.

Ręczne łączenie Tabeli części z Rysunkiem 2D

Otwórz obszar roboczy Rysunku 2D.

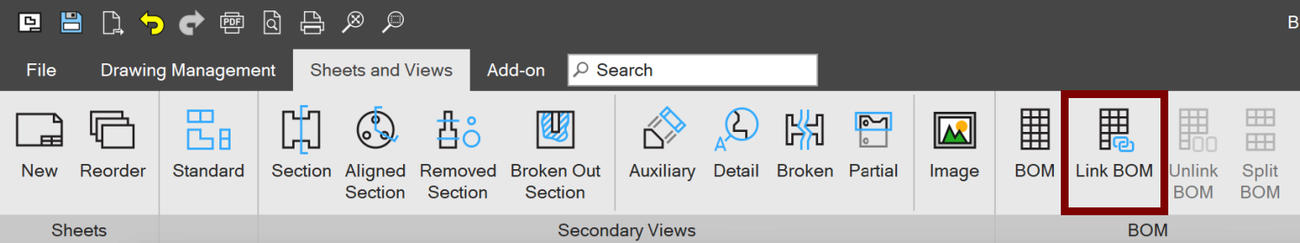

Kliknij narzędzie „Połącz z Tabelą części” (Link BOM) na wstążce

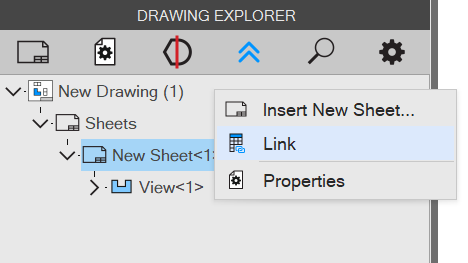

lub kliknij prawym przyciskiem myszy najwyższy węzeł w „Drzewie rysunku” (Drawing Explorer) i wybierz „Połącz” (Link).

Jeśli Tabela części jest już połączona z Rysunkiem 2D, narzędzie „Połącz z Tabelą części” będzie niedostępne do czasu odłączenia poprzedniej Tabeli części.

Zostanie wyświetlone okno dialogowe „Tabela części” (Bill of Materials). Wybierz wcześniej zapisany plik Tabeli części albo wybierz nową „Formatkę” (Template), „Projekt” (Design) i „Konfigurację”.
Naciśnij przycisk „OK”.
Tabela części nie zostanie utworzona, ale zostanie połączona z rysunkiem. Połączona Tabela części pojawi się w drugim węźle rysunku w „Drzewie rysunku”, pod nazwą rysunku.

Ponieważ wybrana Tabela części jest połączona z Rysunkiem 2D, podczas wstawiania Tabeli części do rysunku nie zostaną wyświetlone żadne opcje, gdyż zostały już wybrane podczas łączenia.
