Używanie plików parametrów globalnych w złożeniach

Using Global Parameters Files with Assemblies

W obszarze roboczym „Część” (Part) lub „Część Blacha” (Sheet Metal Part) funkcja „Globalne parametry” (Global Parameters) służy przede wszystkim do aktualizowania geometrii, ponieważ większość parametrów w tych obszarach roboczych jest używana do modelowania części. W obszarze roboczym „Złożenie” (Assembly) większość parametrów służy do rozmieszczania elementów złożenia. Parametry złożenia sterują między innymi:

  • Wartościami „Nowa relacja złożenia” (Constraint), takimi jak „Odsunięcie” (Offset) lub „Kąt” (Angle).

  • Wartościami „Wzór” (Pattern), takimi jak „Liczba całkowita” (Count), „Kąt” lub „Odległość” (Distance)

Jak połączyć parametry globalne ze złożeniami

Dział zatytułowany „Jak połączyć parametry globalne ze złożeniami”
  • Utwórz plik parametrów globalnych i otwórz plik złożenia.

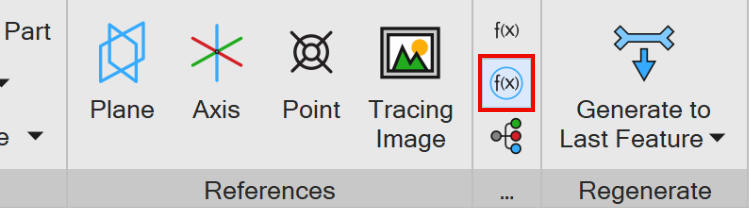

  • Wybierz narzędzie „Globalne parametry” w grupie „Parametry” (Parameters) na karcie „Złożenie”.

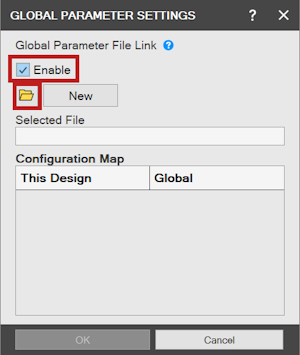

  • Zostanie wyświetlone okno dialogowe „Ustawienia Globalnych parametrów” (Global Parameter Settings). Najpierw wybierz opcję „Wybierz plik” (Select File), a następnie kliknij przycisk „Przeglądaj plik” (Browse File).

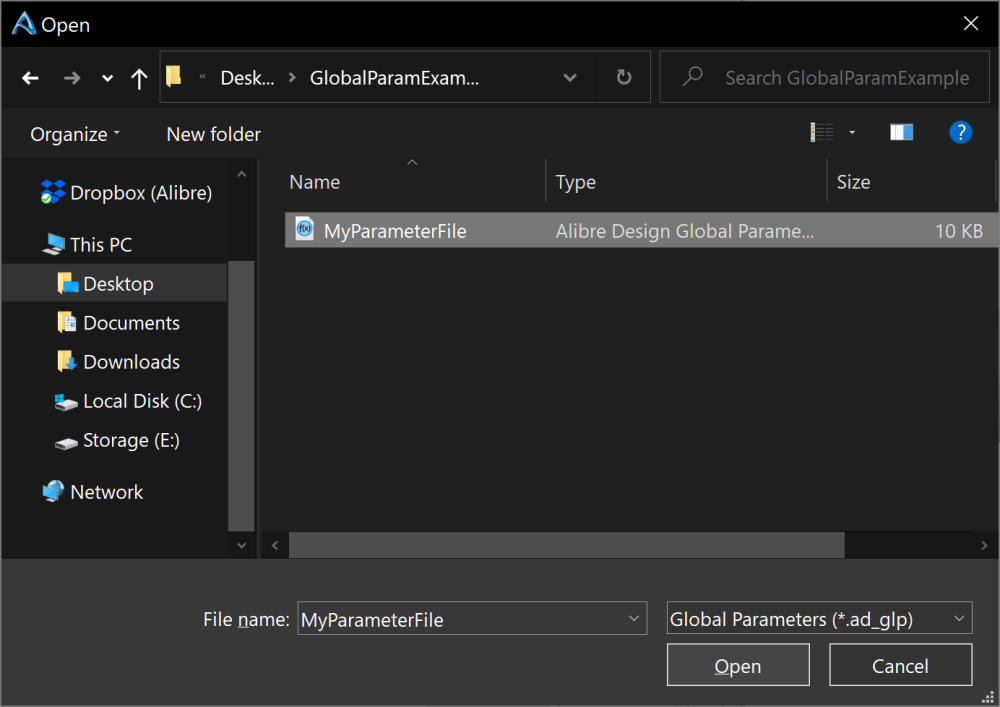

  • Przejdź do pliku, a następnie kliknij przycisk „Otwórz” (Open).

Jeśli wcześniej zainstalowano PDM, a następnie ponownie wybrano WFS jako główną lokalizację zapisu, podczas przeglądania nadal może być wyświetlane okno wyszukiwania PDM. Kliknij mały przycisk w prawym górnym rogu, aby przejść do WFS.

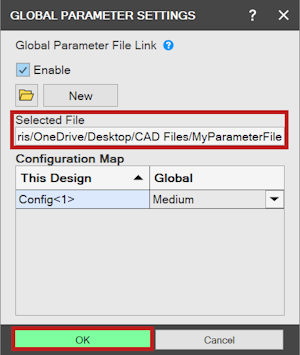

  • Wybrany plik ustawień parametrów globalnych zostanie wyświetlony w polu „Plik parametrów globalnych” (Global Parameter File).

  • Kliknij przycisk „OK” (OK).

Odwoływanie się do parametrów globalnych podczas projektowania złożenia

Dział zatytułowany „Odwoływanie się do parametrów globalnych podczas projektowania złożenia”

Po połączeniu pliku parametrów globalnych z aktualnie edytowanym złożeniem można używać jego wartości do sterowania parametrami złożenia.

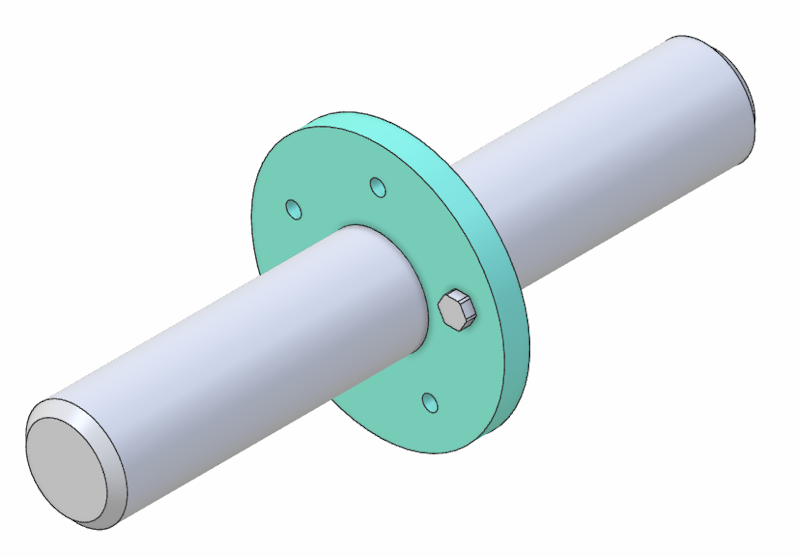

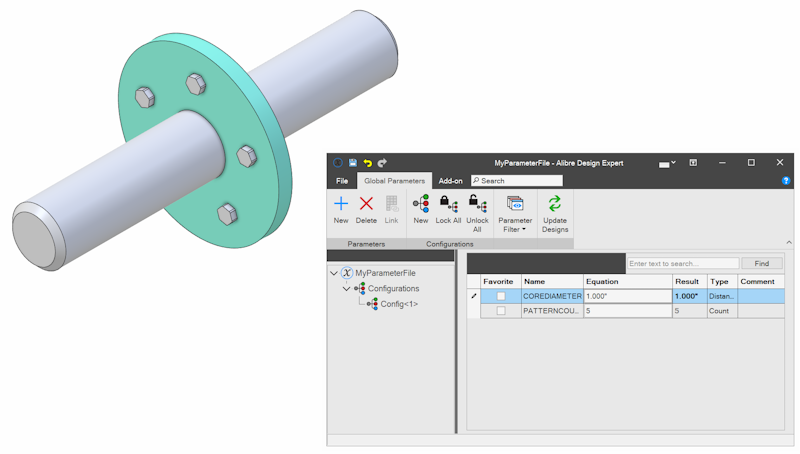

W tym przykładzie zielona część zawiera otwory. Część tę zaprojektowano z odwołaniem do tego samego pliku parametrów globalnych, który jest używany w złożeniu. Liczba otworów w części jest określana przez parametr globalny PATTERNCOUNT. Celem jest użycie tego samego parametru PATTERNCOUNT do utworzenia „Wzoru złożenia” (Assembly Pattern) o takiej samej liczbie wystąpień, aby śruby odpowiadały otworom.

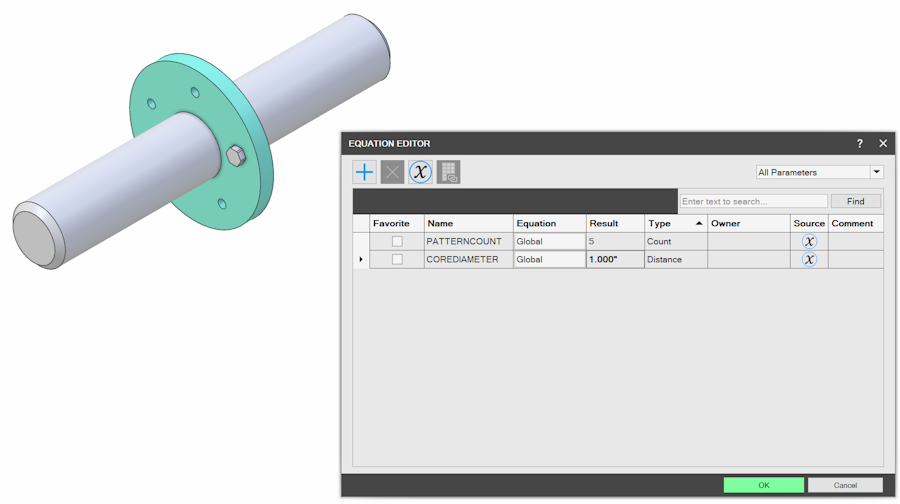

  • Otwórz „Edytor równań” (Equation Editor) złożenia i sprawdź, czy parametry globalne są dostępne.

  • Kliknij „OK”, aby zamknąć „Edytor równań”.

  • Wybierz narzędzie, którym chcesz sterować za pomocą parametru globalnego. W tym przykładzie utwórz „Wzór złożenia” śruby.

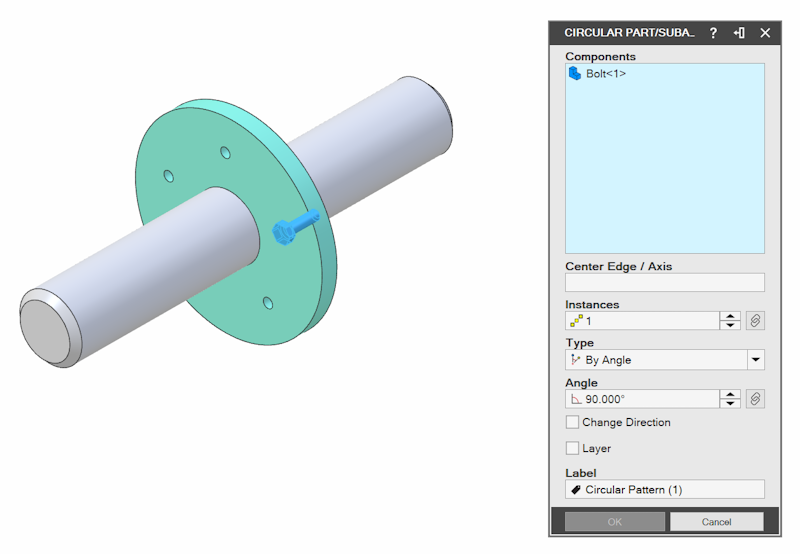

  • Otwórz narzędzie „Kołowy wzór złożenia” (Circular Assembly Pattern) i uzupełnij jego ustawienia.

  • Ponieważ liczba wystąpień wzoru ma być określana przez wartość parametru globalnego, a nie przez liczbę wprowadzoną ręcznie, kliknij przycisk „f(x)” (f(x)) obok pola wprowadzania „Instancje” (Instances). Zostanie otwarty „Edytor równań”.

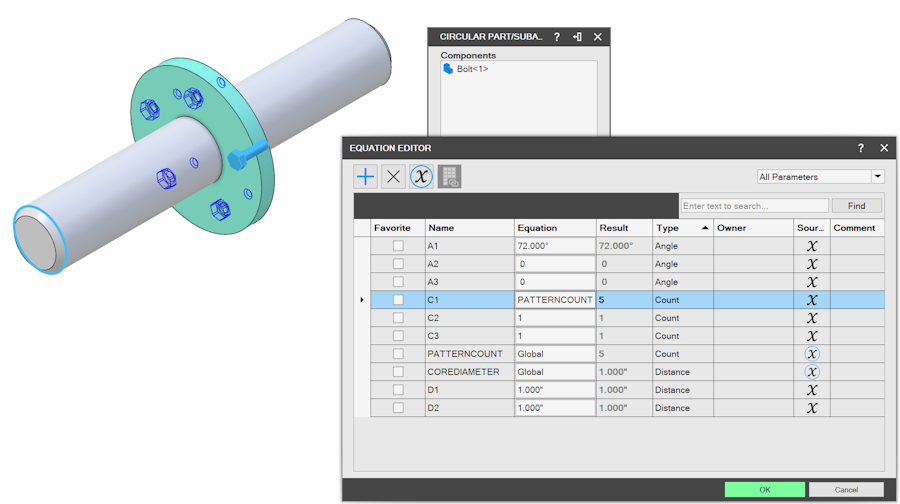

  • Domyślnie utworzono parametr C1 reprezentujący liczbę wystąpień wzoru. Bieżąca wartość parametru C1 to „1”. Zamiast liczby należy użyć odwołania do parametru globalnego. Kliknij pole „Równanie” (Equation) parametru C1 i wpisz nazwę parametru globalnego, którego chcesz użyć — w tym przykładzie PATTERNCOUNT.

  • Naciśnij Enter lub kliknij inne pole, aby zatwierdzić wartość.

  • Kliknij „OK”, aby zamknąć „Edytor równań”.

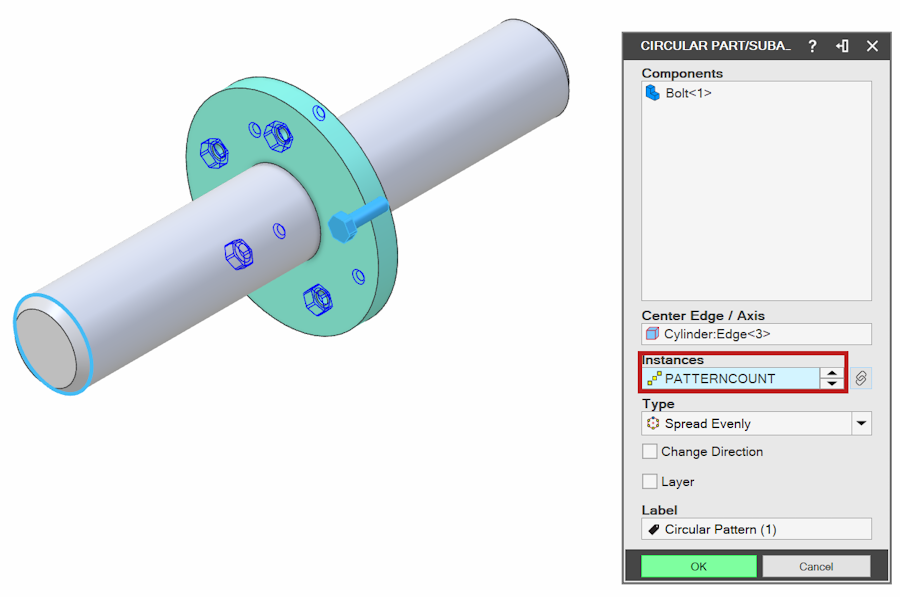

  • Wartość w polu „Instancje” została zaktualizowana. Zamiast „1” jest teraz używana nazwa parametru globalnego.

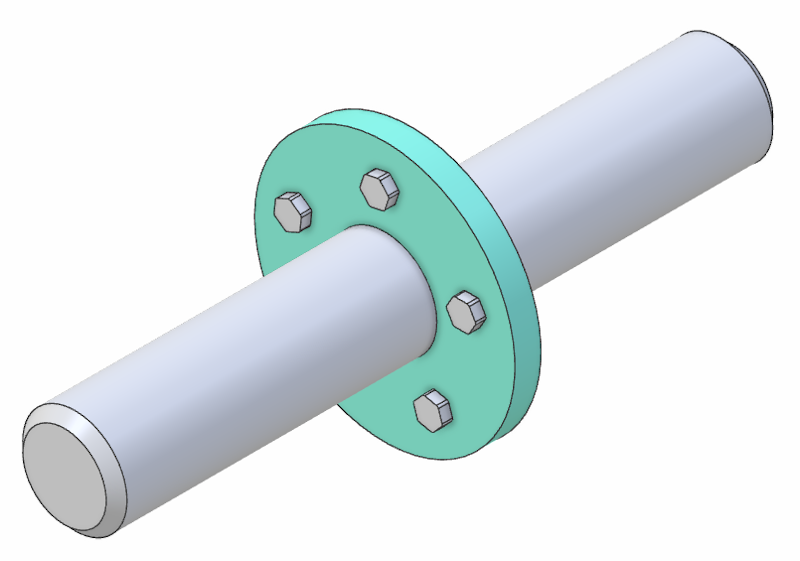

  • Kliknij „OK”, aby zakończyć tworzenie wzoru.

Aktualizowanie złożenia przez zmianę parametrów globalnych

Dział zatytułowany „Aktualizowanie złożenia przez zmianę parametrów globalnych”

Po zmianie wartości w pliku parametrów globalnych możesz kliknąć „Odśwież wszystko” (Update All), aby zaktualizować wszystkie projekty korzystające z parametrów globalnych.

Aktualizowanie złożenia przez zmianę parametrów globalnych

  • Utwórz złożenie korzystające z parametrów globalnych. Otwórz plik parametrów globalnych i plik złożenia.

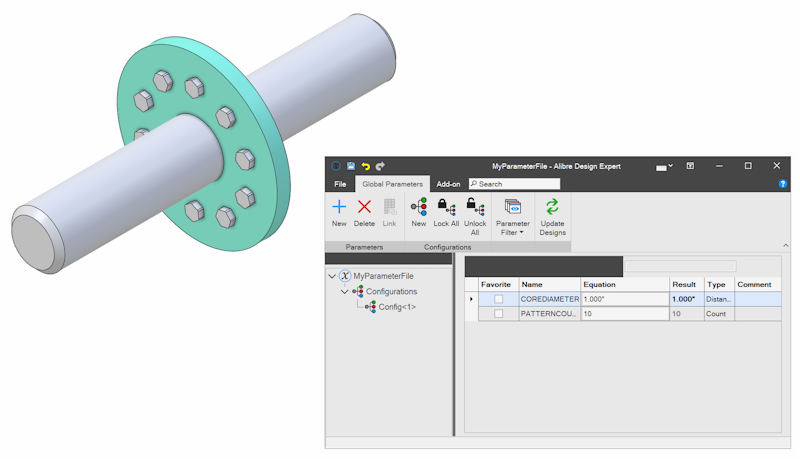

  • Zmień wartość w pliku parametrów globalnych. W tym przykładzie ustaw wartość parametru PatternCount na „10”. Po zmodyfikowaniu równań parametrów kliknij „Aktualizuj Projekty” (Update Designs).

  • Po kliknięciu „Aktualizuj Projekty” zostaną zaktualizowane wszystkie pliki odwołujące się do pliku parametrów globalnych. W tym przykładzie jednocześnie zostaną zaktualizowane liczba otworów w zielonej płycie i liczba wystąpień wzoru złożenia.
