Kolorowanie poszczególnych lic

Color Individual Faces

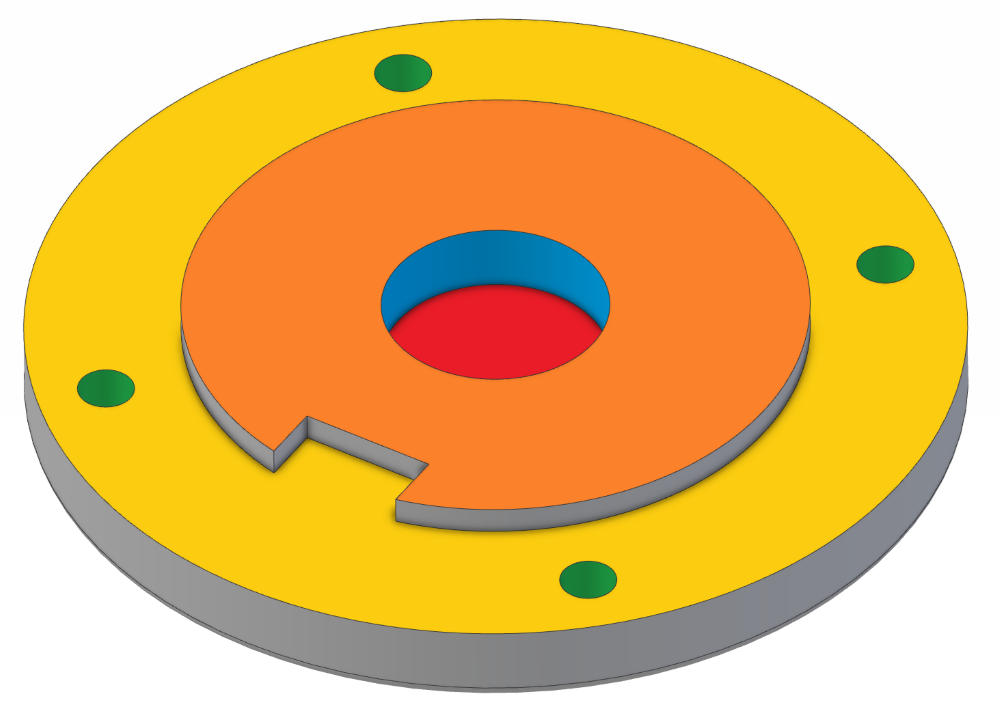

Można zmieniać kolor, odbicia i nieprzezroczystość poszczególnych ścian. Może to służyć do przekazywania informacji o określonej geometrii w procesach wewnętrznych lub zewnętrznych.

Jak dostosować kolor, nieprzezroczystość i odbicia poszczególnego lica

Notatka: Kolor lica można zmieniać tylko podczas edycji „Część” (Part). Nie można go edytować w „Złożenie” (Assembly), chyba że najpierw rozpoczniesz edycję docelowej części, klikając ją prawym przyciskiem myszy i wybierając „Edycja Części/Podzespołu” (Edit Here) lub „Edytuj w osobnym oknie” (Edit in a Separate Window).

Okno „Kolor lica” (Face Color) można otworzyć na kilka sposobów podczas pracy z częścią:

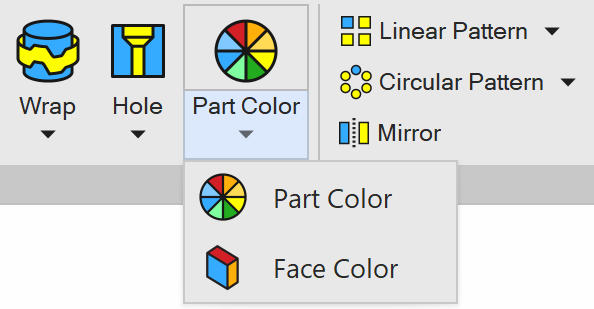

Wybierz „Kolor lica” na „wstążka” (Ribbon):

Wybierz „Kolor lica” na pasku narzędzi „Modelowanie Części” (Model):

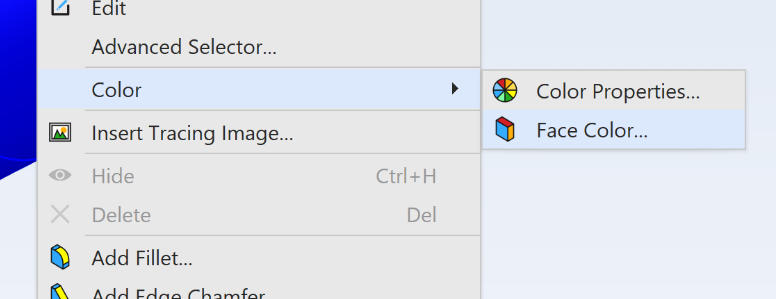

Kliknij ścianę prawym przyciskiem myszy i wybierz „Kolor” (Color) > „Kolor lica”…

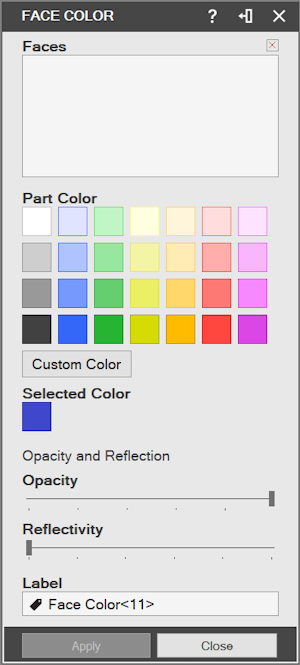

Zostanie otwarte okno „Kolor lica”:

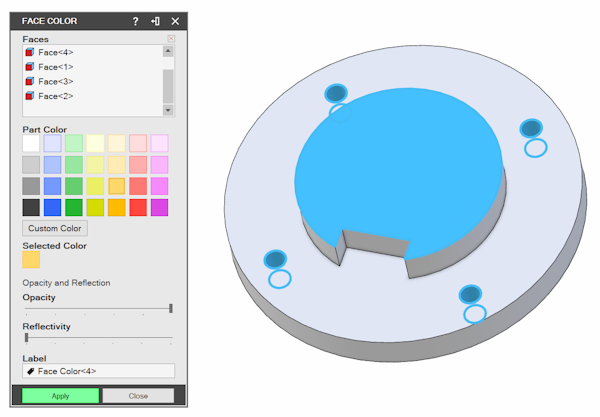

Kliknij lewym przyciskiem myszy, aby wybrać ściany bezpośrednio w modelu 3D. Wybranie ścian spowoduje wypełnienie okna

Zmień kolor, wybierając kolor z palety „Kolory standardowe” (Standard Colors), lub wybierz własny za pomocą opcji „Własny Kolor” (Custom Color).

Możesz kliknąć prawym przyciskiem myszy kolor na domyślnej palecie i kliknąć „Edytuj kolor” (Edit Color), aby skonfigurować własny kolor do wielokrotnego użytku. Wybór ten jest zachowywany w całym produkcie. W dowolnym momencie możesz kliknąć prawym przyciskiem myszy i wybrać „Przywróć domyślne” (Restore Default), aby przywrócić ustawienie domyślne.

Kliknij „Zatwierdź” (Apply).

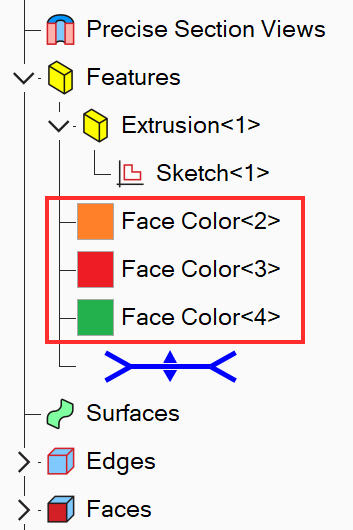

Operacja „Kolor lica” zostanie utworzona w „Drzewo projektu” (Design Tree):

Modyfikowanie kolorów lic

Podobnie jak każdą inną operację, operację „Kolor lica” można zmodyfikować po jej utworzeniu.

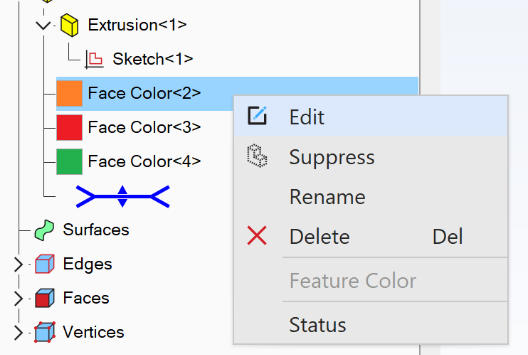

Znajdź odpowiednią operację „Kolor lica” w „Drzewo projektu” (Design Explorer)
Kliknij ją prawym przyciskiem myszy i wybierz „Edycja” (Edit).

Zmień odpowiednio pole „Lica” (Faces) lub „Kolor”.
Naciśnij „OK” (OK).

Eksportowanie kolorów lic

Kolory lic można eksportować do następujących formatów plików:

STEP 214
STEP 242
Parasolid
3DPDF
BIP

Oryginał: Color Individual Faces
